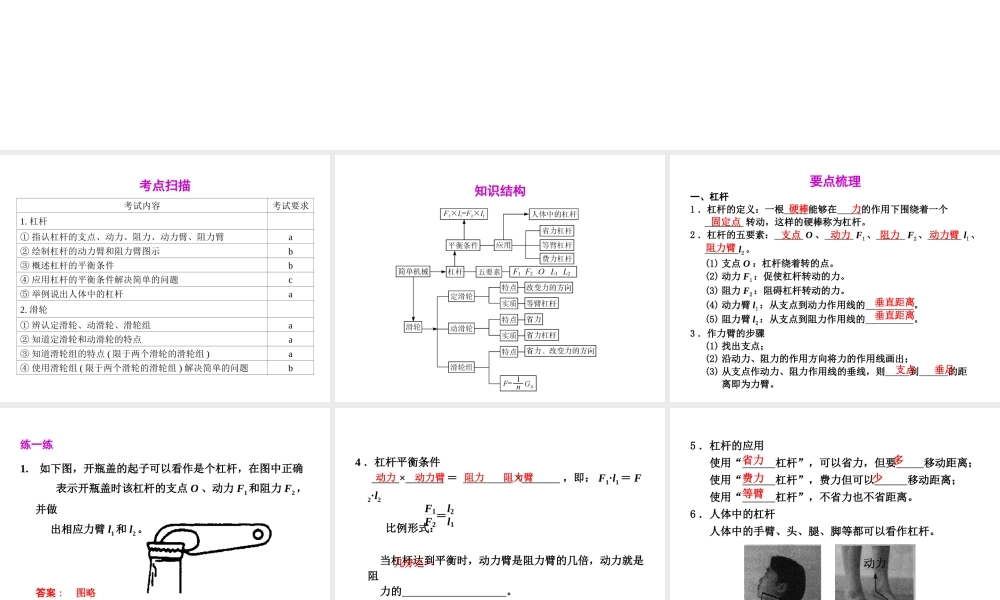

第 19 课 简单机械 考点扫描考试内容考试要求1. 杠杆① 指认杠杆的支点、动力、阻力、动力臂、阻力臂a② 绘制杠杆的动力臂和阻力臂图示b③ 概述杠杆的平衡条件b④ 应用杠杆的平衡条件解决简单的问题c⑤ 举例说出人体中的杠杆a2. 滑轮① 辨认定滑轮、动滑轮、滑轮组a② 知道定滑轮和动滑轮的特点a③ 知道滑轮组的特点 ( 限于两个滑轮的滑轮组 )a④ 使用滑轮组 ( 限于两个滑轮的滑轮组 ) 解决简单的问题b知识结构要点梳理一、杠杆1 ．杠杆的定义：一根 能够在 的作用下围绕着一个 转动，这样的硬棒称为杠杆。2 ．杠杆的五要素： O 、 F1、 F2、 l1、 l2。 (1) 支点 O ：杠杆绕着转的点。 (2) 动力 F1：促使杠杆转动的力。 (3) 阻力 F2：阻碍杠杆转动的力。 (4) 动力臂 l1：从支点到动力作用线的 。 (5) 阻力臂 l2：从支点到阻力作用线的 。3 ．作力臂的步骤 (1) 找出支点； (2) 沿动力、阻力的作用方向将力的作用线画出； (3) 从支点作动力、阻力作用线的垂线，则 到 的距 离即为力臂。硬棒力固定点支点动力阻力动力臂阻力臂垂直距离垂直距离支点垂足1. 如下图，开瓶盖的起子可以看作是个杠杆，在图中正确 表示开瓶盖时该杠杆的支点 O 、动力 F1和阻力 F2，并做 出相应力臂 l1和 l2。答案 : 图略练一练 4 ．杠杆平衡条件 × ＝ × ，即： F1·l1＝ F2·l2 比例形式： 当杠杆达到平衡时，动力臂是阻力臂的几倍，动力就是阻 力的 。动力动力臂阻力阻力臂几分之一F1F2＝l2l1 5 ．杠杆的应用 使用“ 杠杆”，可以省力，但要 移动距离； 使用“ 杠杆”，费力但可以 移动距离； 使用“ 杠杆”，不省力也不省距离。6 ．人体中的杠杆 人体中的手臂、头、腿、脚等都可以看作杠杆。省力多费力少等臂练一练 2(1) 下列关于杠杆的几种说法中不正确的是 ( ) A ．杠杆可以是直的，也可以是弯的 B ．杠杆的支点一定在杠杆上 C ．支点可以在杠杆上的任何位置 D ．动力臂与阻力臂之和一定等于杠杆长度解析 : 杠杆不一定都是直的，动力臂和阻力臂不一定在杠杆上，且动力臂、阻力臂指的是动力、阻力作用线到支点的垂直距离，因此 D 错误。D(2) 如图所示，一均匀杠杆 A 处挂 2 个钩码， B 处挂 1 个钩码， 杠杆恰好平衡，若每个钩码质量均为 50 g ，在 A 、 B两处 再各加一个钩码，那么 ( ) A ．杠杆仍平衡 B ．杠杆左边向下倾...
