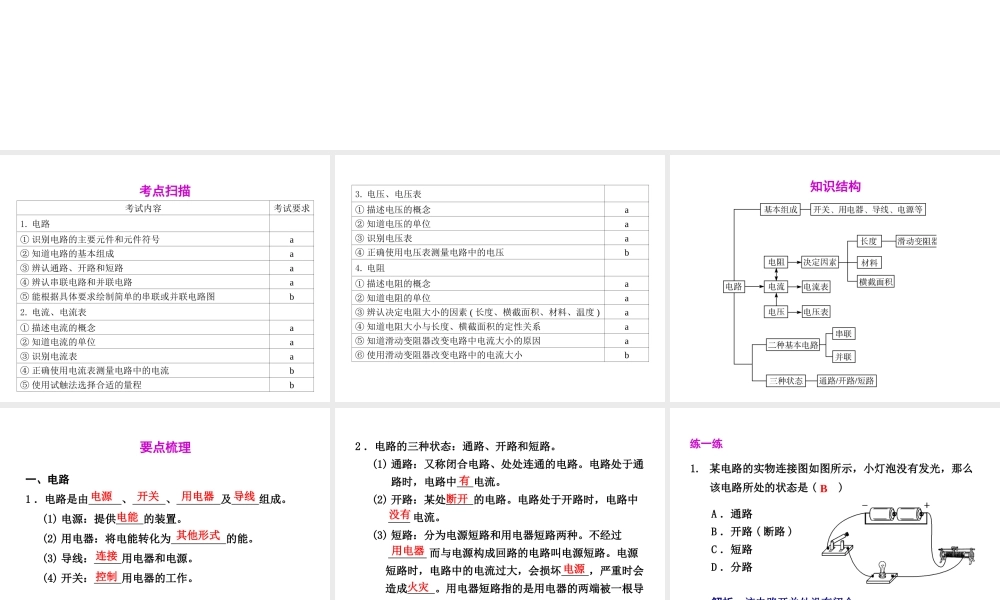

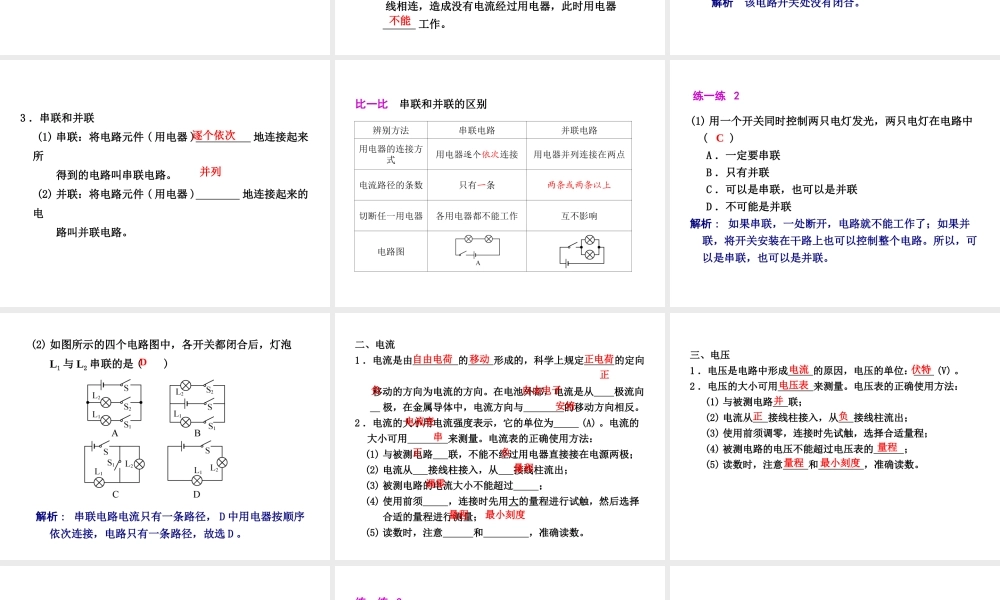

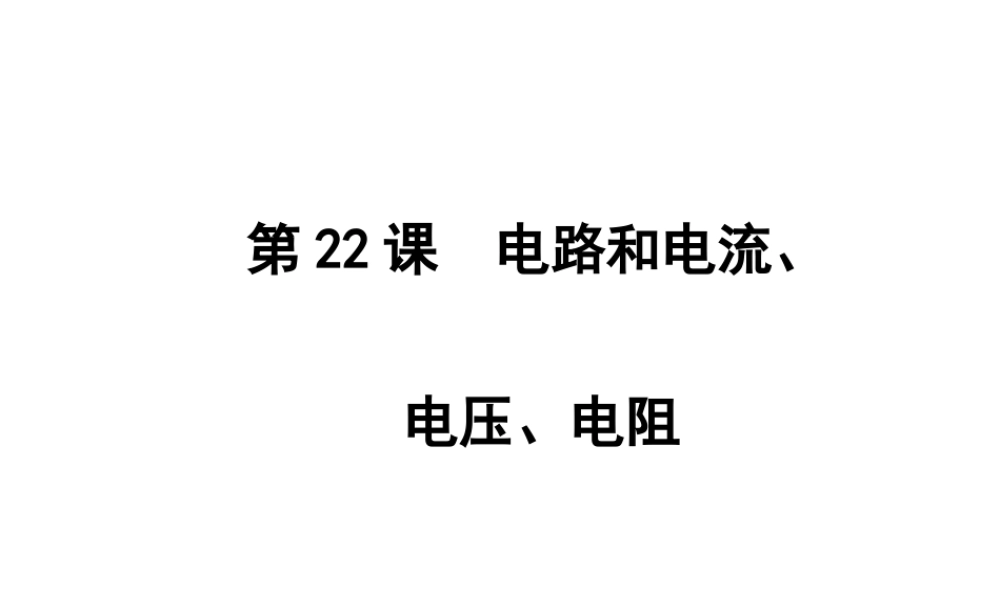

第 22 课 电路和电流、 电压、电阻 考点扫描考试内容考试要求1. 电路① 识别电路的主要元件和元件符号a② 知道电路的基本组成a③ 辨认通路、开路和短路a④ 辨认串联电路和并联电路a⑤ 能根据具体要求绘制简单的串联或并联电路图b2. 电流、电流表① 描述电流的概念a② 知道电流的单位a③ 识别电流表a④ 正确使用电流表测量电路中的电流b⑤ 使用试触法选择合适的量程b3. 电压、电压表① 描述电压的概念a② 知道电压的单位a③ 识别电压表a④ 正确使用电压表测量电路中的电压b4. 电阻① 描述电阻的概念a② 知道电阻的单位a③ 辨认决定电阻大小的因素 ( 长度、横截面积、材料、温度 )a④ 知道电阻大小与长度、横截面积的定性关系a⑤ 知道滑动变阻器改变电路中电流大小的原因a⑥ 使用滑动变阻器改变电路中的电流大小b知识结构要点梳理一、电路1 ．电路是由 、 、 及 组成。 (1) 电源：提供 的装置。 (2) 用电器：将电能转化为 的能。 (3) 导线： 用电器和电源。 (4) 开关： 用电器的工作。电源开关用电器导线电能其他形式连接控制2 ．电路的三种状态：通路、开路和短路。 (1) 通路：又称闭合电路、处处连通的电路。电路处于通 路时，电路中 电流。 (2) 开路：某处 的电路。电路处于开路时，电路中 电流。 (3) 短路：分为电源短路和用电器短路两种。不经过 而与电源构成回路的电路叫电源短路。电源 短路时，电路中的电流过大，会损坏 ，严重时会 造成 。用电器短路指的是用电器的两端被一根导 线相连，造成没有电流经过用电器，此时用电器 工作。有断开没有用电器电源火灾不能练一练1. 某电路的实物连接图如图所示，小灯泡没有发光，那么 该电路所处的状态是 ( )BA ．通路 B ．开路 ( 断路 ) C ．短路 D ．分路解析 该电路开关处没有闭合。3 ．串联和并联 (1) 串联：将电路元件 ( 用电器 ) 地连接起来所 得到的电路叫串联电路。 (2) 并联：将电路元件 ( 用电器 ) 地连接起来的电 路叫并联电路。逐个依次并列辨别方法串联电路并联电路用电器的连接方式用电器逐个依次连接用电器并列连接在两点电流路径的条数只有一条两条或两条以上切断任一用电器各用电器都不能工作互不影响电路图比一比 串联和并联的区别练一练 2(1) 用一个开关同时控制两只电灯发光，两只电灯在电路中( ) A ．一定要串联 B ．只有并联 C ．可以是串联，也可以是并联 D ．...
