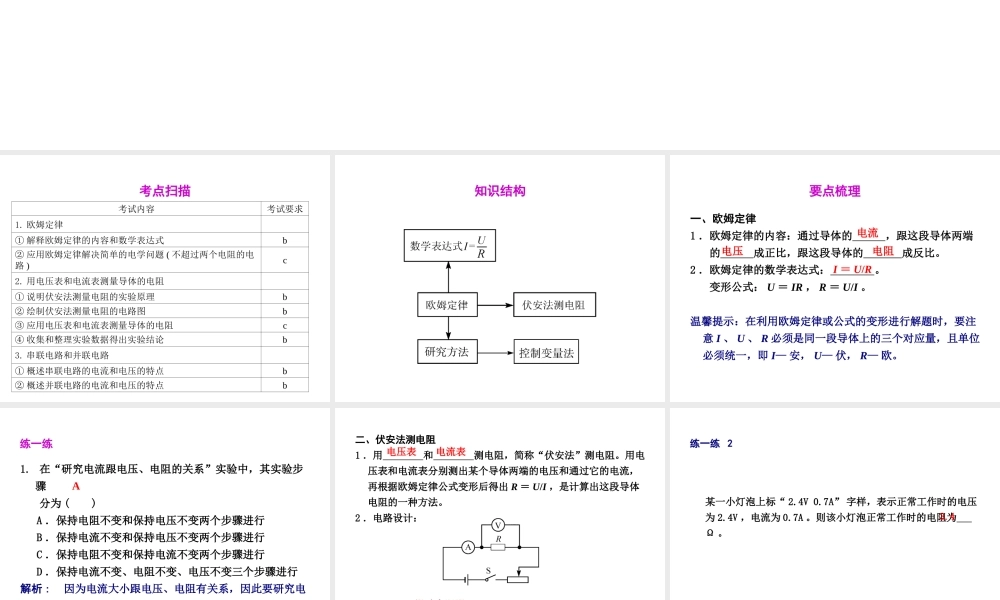

第 23 课 欧姆定律 考点扫描考试内容考试要求1. 欧姆定律① 解释欧姆定律的内容和数学表达式b② 应用欧姆定律解决简单的电学问题 ( 不超过两个电阻的电路 )c2. 用电压表和电流表测量导体的电阻① 说明伏安法测量电阻的实验原理b② 绘制伏安法测量电阻的电路图b③ 应用电压表和电流表测量导体的电阻c④ 收集和整理实验数据得出实验结论b3. 串联电路和并联电路① 概述串联电路的电流和电压的特点b② 概述并联电路的电流和电压的特点b知识结构要点梳理一、欧姆定律1 ．欧姆定律的内容：通过导体的 ，跟这段导体两端 的 成正比，跟这段导体的 成反比。2 ．欧姆定律的数学表达式： 。 变形公式： U ＝ IR ， R ＝ U/I 。温馨提示：在利用欧姆定律或公式的变形进行解题时，要注意 I 、 U 、 R 必须是同一段导体上的三个对应量，且单位必须统一，即 I— 安， U— 伏， R— 欧。电流电压电阻I ＝ U/R练一练 1. 在“研究电流跟电压、电阻的关系”实验中，其实验步骤 分为 ( ) A ．保持电阻不变和保持电压不变两个步骤进行 B ．保持电流不变和保持电压不变两个步骤进行 C ．保持电阻不变和保持电流不变两个步骤进行 D ．保持电流不变、电阻不变、电压不变三个步骤进行解析 : 因为电流大小跟电压、电阻有关系，因此要研究电流大小跟电压的关系，需保持电阻不变，要研究电流大小跟电阻的关系，要保持电压不变。故选 A 。A二、伏安法测电阻1 ．用 和 测电阻，简称“伏安法”测电阻。用电压表和电流表分别测出某个导体两端的电压和通过它的电流，再根据欧姆定律公式变形后得出 R ＝ U/I ，是计算出这段导体电阻的一种方法。2 ．电路设计：电压表电流表3 ．通过调节 ，测得多组 U 、 I 的值，根据公式求出对 应的 R ，再求 作为待测电阻的阻值。滑动变阻器平均值练一练 2 某一小灯泡上标“ 2.4V 0.7A” 字样，表示正常工作时的电压为 2.4V ，电流为 0.7A 。则该小灯泡正常工作时的电阻为 Ω 。3.4三、两种基本电路的特点1 ．串联电路 (1) 电路电流处处相等： ； (2) 总电压等于各导体两端的电压之和： U ＝ ＋ ； (3) 总电阻等于各串联导体的电阻之和： R ＝ ＋ 。2 ．并联电路 (1) 干路电流等于各支路电流之和： I ＝ ＋ ； (2) 各支路两端的电压均相等，都等于总电压： U ＝ ＝ ； (3) 总电阻的倒数等于各并联导体电阻的倒数之...
