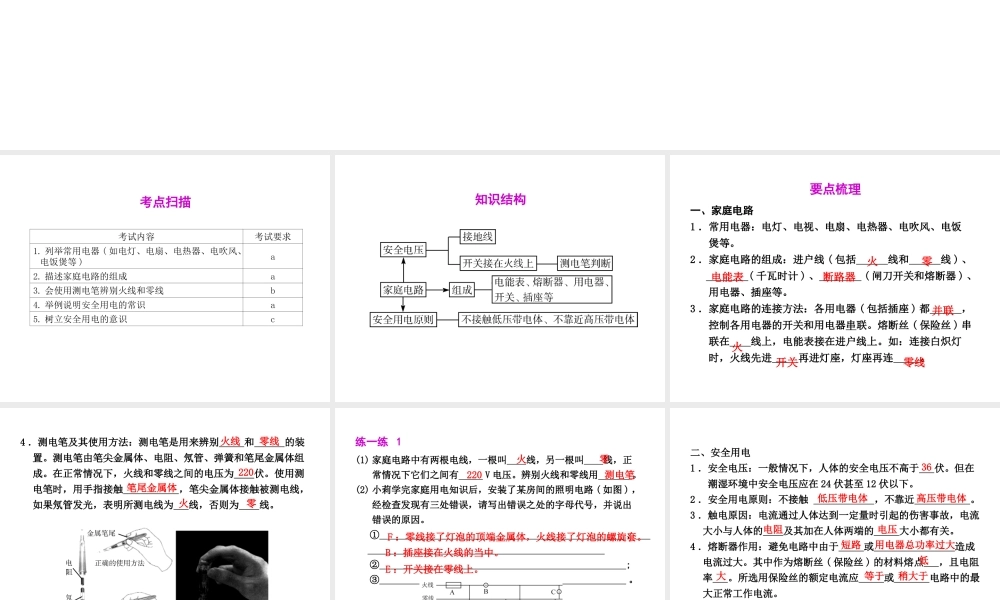

第 24 课 家庭电路 考点扫描考试内容考试要求1. 列举常用电器 ( 如电灯、电扇、电热器、电吹风、 电饭煲等 )a2. 描述家庭电路的组成a3. 会使用测电笔辨别火线和零线b4. 举例说明安全用电的常识a5. 树立安全用电的意识c知识结构要点梳理一、家庭电路1 ．常用电器：电灯、电视、电扇、电热器、电吹风、电饭 煲等。2 ．家庭电路的组成：进户线 ( 包括 线和 线 ) 、 ( 千瓦时计 ) 、 ( 闸刀开关和熔断器 ) 、 用电器、插座等。3 ．家庭电路的连接方法：各用电器 ( 包括插座 ) 都 ， 控制各用电器的开关和用电器串联。熔断丝 ( 保险丝 ) 串 联在 线上，电能表接在进户线上。如：连接白炽灯 时，火线先进 再进灯座，灯座再连 。火零电能表断路器并联火开关零线4 ．测电笔及其使用方法：测电笔是用来辨别 和 的装置。测电笔由笔尖金属体、电阻、氖管、弹簧和笔尾金属体组成。在正常情况下，火线和零线之间的电压为 伏。使用测电笔时，用手指接触 ，笔尖金属体接触被测电线，如果氖管发光，表明所测电线为 线，否则为 线。火线零线220笔尾金属体火零练一练 1(1) 家庭电路中有两根电线，一根叫 线，另一根叫 线，正 常情况下它们之间有 V 电压。辨别火线和零线用 。(2) 小莉学完家庭用电知识后，安装了某房间的照明电路 ( 如图 ) ， 经检查发现有三处错误，请写出错误之处的字母代号，并说出 错误的原因。 ① ; ② ; ③ 。 220火零测电笔F ：零线接了灯泡的顶端金属体，火线接了灯泡的螺旋套。B ：插座接在火线的当中。E ：开关接在零线上。二、安全用电1 ．安全电压：一般情况下，人体的安全电压不高于 伏。但在 潮湿环境中安全电压应在 24 伏甚至 12 伏以下。2 ．安全用电原则：不接触 ，不靠近 。3 ．触电原因：电流通过人体达到一定量时引起的伤害事故，电流大小与人体的 及其加在人体两端的 大小都有关。4 ．熔断器作用：避免电路中由于 或 造成电流过大。其中作为熔断丝 ( 保险丝 ) 的材料熔点 ，且电阻率 。所选用保险丝的额定电流应 或 电路中的最大正常工作电流。36低压带电体高压带电体电阻电压短路用电器总功率过大低大等于稍大于5 ．断路器：当电路中电流达到额定值的一定倍数时可以 电路，相当于闸刀开关和熔断器的组合。6 ．三孔插座：如图所示三孔插座的三个插孔分布于等腰 三角形的三个顶点上。接法：左孔接零线，右孔接 线...
