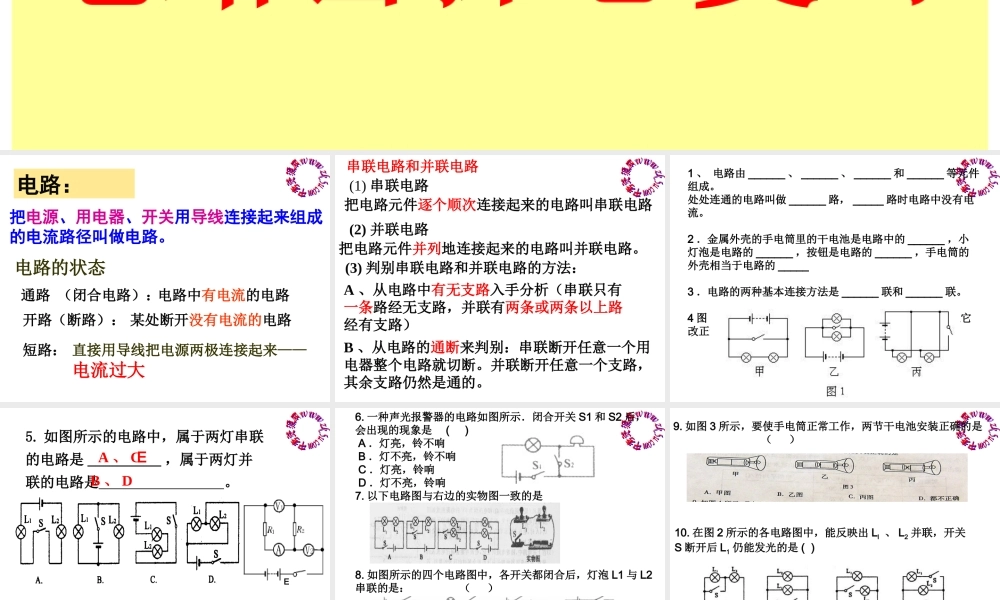

第四章电路密探总复习电路：把电源、用电器、开关用导线连接起来组成的电流路径叫做电路。电路的状态通路 （闭合电路）：电路中有电流的电路开路（断路）： 某处断开没有电流的电路短路： 直接用导线把电源两极连接起来——电流过大串联电路和并联电路(1) 串联电路把电路元件逐个顺次连接起来的电路叫串联电路(2) 并联电路把电路元件并列地连接起来的电路叫并联电路。(3) 判别串联电路和并联电路的方法：A 、从电路中有无支路入手分析（串联只有一条路经无支路，并联有两条或两条以上路经有支路）B 、从电路的通断来判别：串联断开任意一个用电器整个电路就切断。并联断开任意一个支路，其余支路仍然是通的。1 、 电路由 ______ 、 ______ 、 ______ 和 ______ 等元件组成。处处连通的电路叫做 ______ 路， _____ 路时电路中没有电流。 2 ．金属外壳的手电筒里的干电池是电路中的 ______ ，小灯泡是电路的 ______ ，按钮是电路的 ______ ，手电筒的外壳相当于电路的 _____3 ．电路的两种基本连接方法是 ______ 联和 ______ 联。4 图 1 所示电路中的开关的接法是否正确？如有错误，把它改正过来。5. 如图所示的电路中，属于两灯串联的电路是 __________ ，属于两灯并联的电路是 。 A 、 CB 、 DEE6. 一种声光报警器的电路如图所示．闭合开关 S1 和 S2 后，会出现的现象是 ( ) A ．灯亮，铃不响 B ．灯不亮，铃不响 C ．灯亮，铃响 D ．灯不亮，铃响 7. 以下电路图与右边的实物图一致的是 8. 如图所示的四个电路图中，各开关都闭合后，灯泡 L1 与 L2串联的是： （ ）9. 如图 3 所示，要使手电筒正常工作，两节干电池安装正确的是 （ ）10. 在图 2 所示的各电路图中，能反映出 Ll 、 L2 并联，开关S 断开后 L1 仍能发光的是 ( )11 ．某机要室大门是由电动机控制的，钥匙 ( 电路开关 ) 分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是（ ）12.(2008· 丽水市）右图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士： 1 号床的病人按下开关 S1 ，护士值班室的灯 L1 亮； 2 号床的病人按下开关 S2 ，护士值班室的灯 L2 亮。下列电路图符合要求的是：ABCDA13. （ 2008· 江门市）小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好 ( 相当于...
