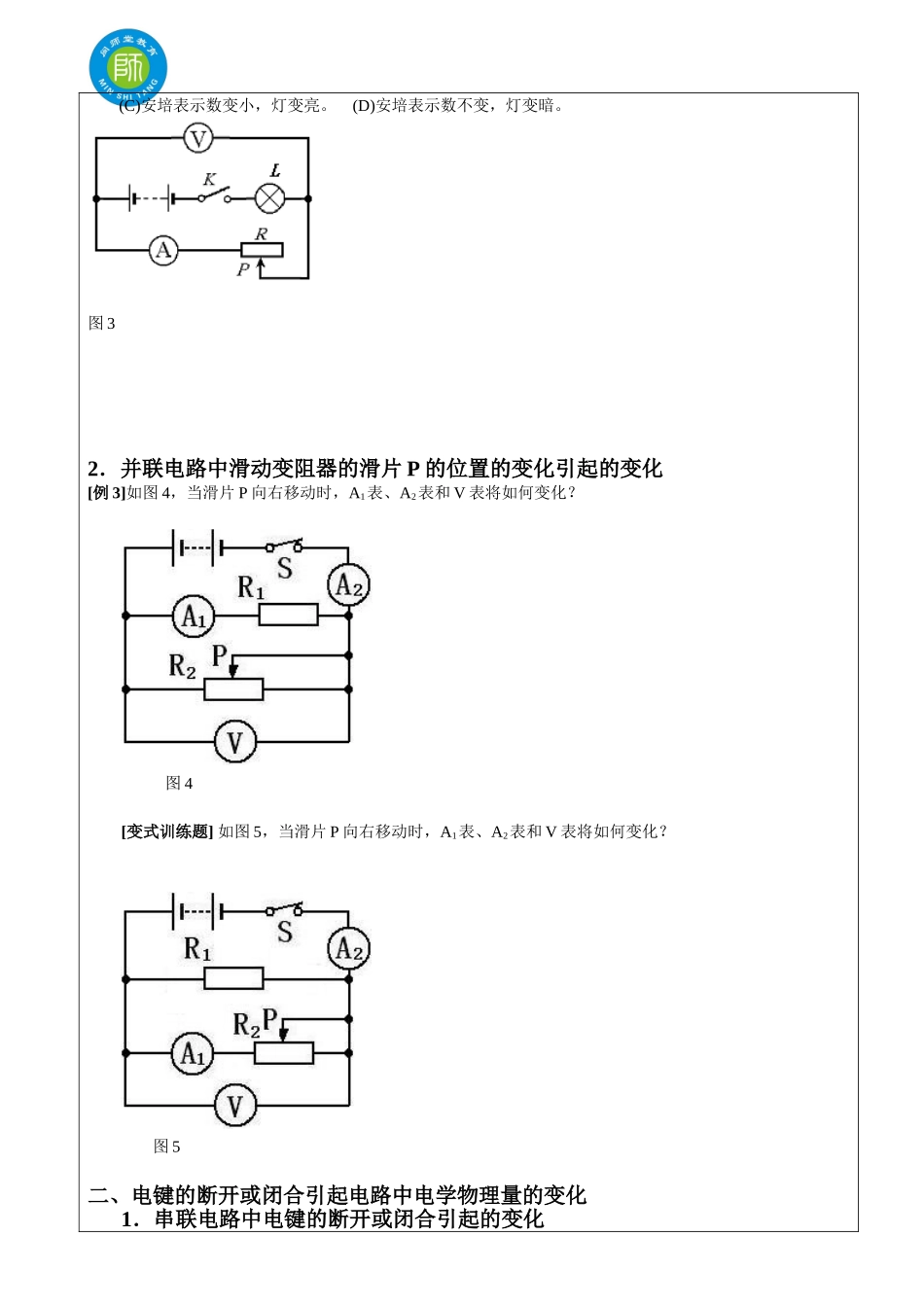

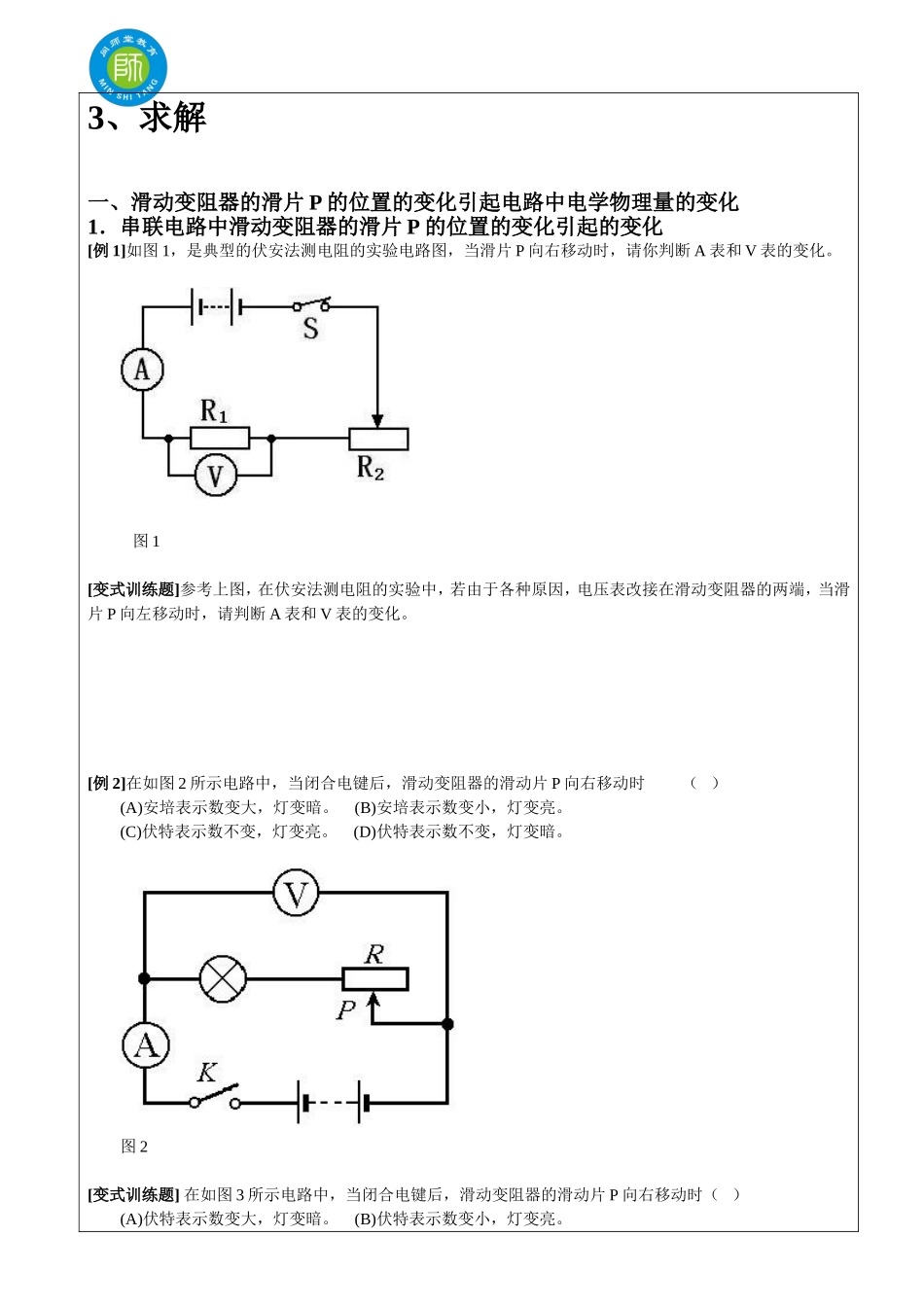

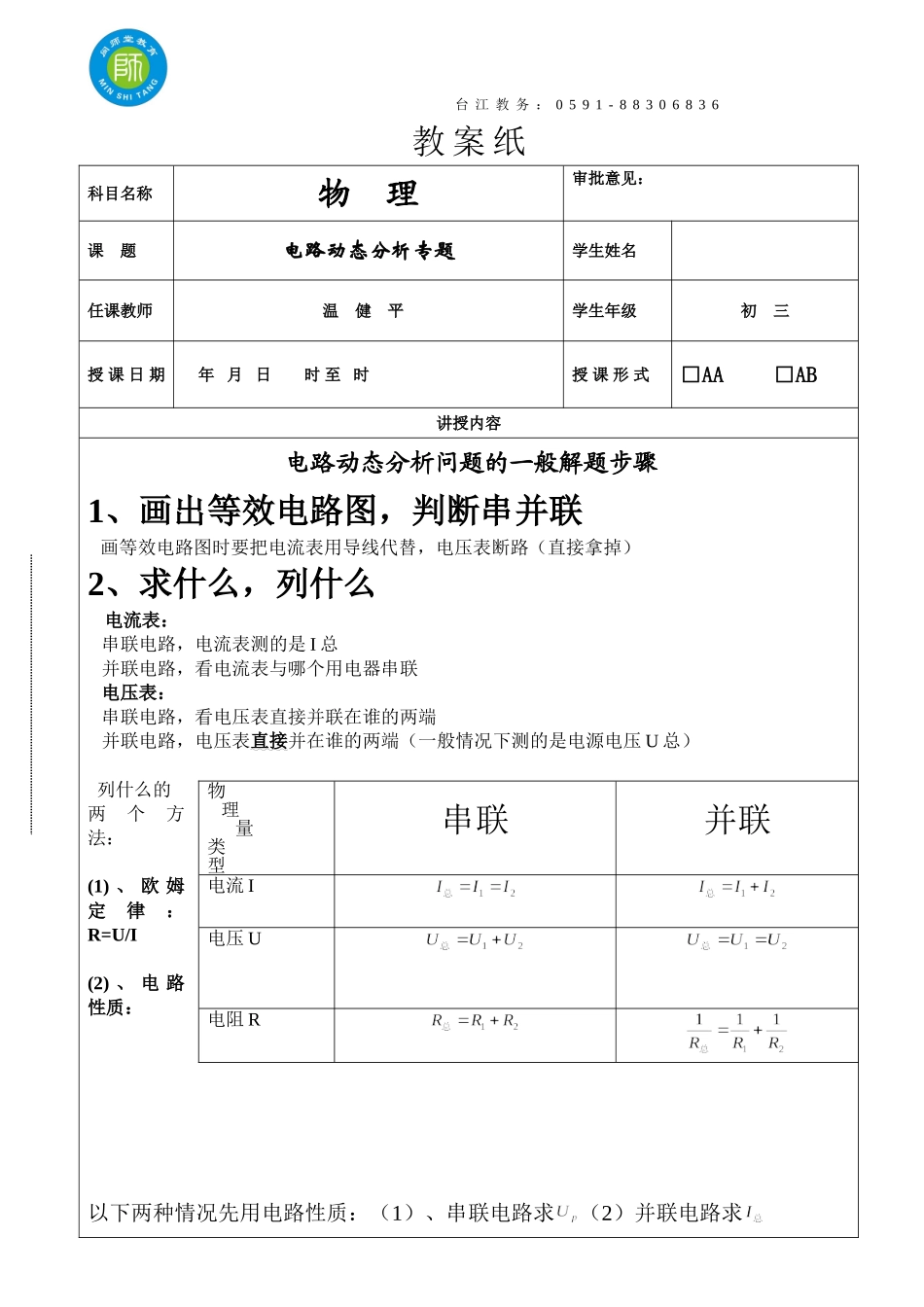

台 江 教 务 ： 0 5 9 1 - 8 8 3 0 6 8 3 6 教 案 纸科目名称物 理审批意见：课 题电路动态分析专题学生姓名任课教师温 健 平学生年级初 三授 课 日 期 年 月 日 时 至 时授 课 形 式□AA□AB讲授内容 电路动态分析问题的一般解题步骤1、画出等效电路图，判断串并联 画等效电路图时要把电流表用导线代替，电压表断路（直接拿掉）2、求什么，列什么 电流表： 串联电路，电流表测的是 I 总 并联电路，看电流表与哪个用电器串联 电压表： 串联电路，看电压表直接并联在谁的两端 并联电路，电压表直接并在谁的两端（一般情况下测的是电源电压 U 总） 列什么的两个方法： (1) 、 欧 姆定律：R=U/I (2) 、 电 路性质： 以下两种情况先用电路性质：（1）、串联电路求（2）并联电路求物 理 量类型串联并联电流 I电压 U电阻 R 3、求解一、滑动变阻器的滑片 P 的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片 P 的位置的变化引起的变化[例 1]如图 1，是典型的伏安法测电阻的实验电路图，当滑片 P 向右移动时，请你判断 A 表和 V 表的变化。 图 1 [变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片 P 向左移动时，请判断 A 表和 V 表的变化。 [例 2]在如图 2 所示电路中，当闭合电键后，滑动变阻器的滑动片 P 向右移动时 （ ）(A)安培表示数变大，灯变暗。 (B)安培表示数变小，灯变亮。(C)伏特表示数不变，灯变亮。 (D)伏特表示数不变，灯变暗。图 2 [变式训练题] 在如图 3 所示电路中，当闭合电键后，滑动变阻器的滑动片 P 向右移动时（ ）(A)伏特表示数变大，灯变暗。 (B)伏特表示数变小，灯变亮。(C)安培表示数变小，灯变亮。 (D)安培表示数不变，灯变暗。 图 3 2．并联电路中滑动变阻器的滑片 P 的位置的变化引起的变化[例 3]如图 4，当滑片 P 向右移动时，A1表、A2表和 V 表将如何变化？ 图 4 [变式训练题] 如图 5，当滑片 P 向右移动时，A1表、A2表和 V 表将如何变化？图 5二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化[例 5]在如图 8 所示的电路中，将电键 K 闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。图 8 [变式训练题]在如图 9 ...
