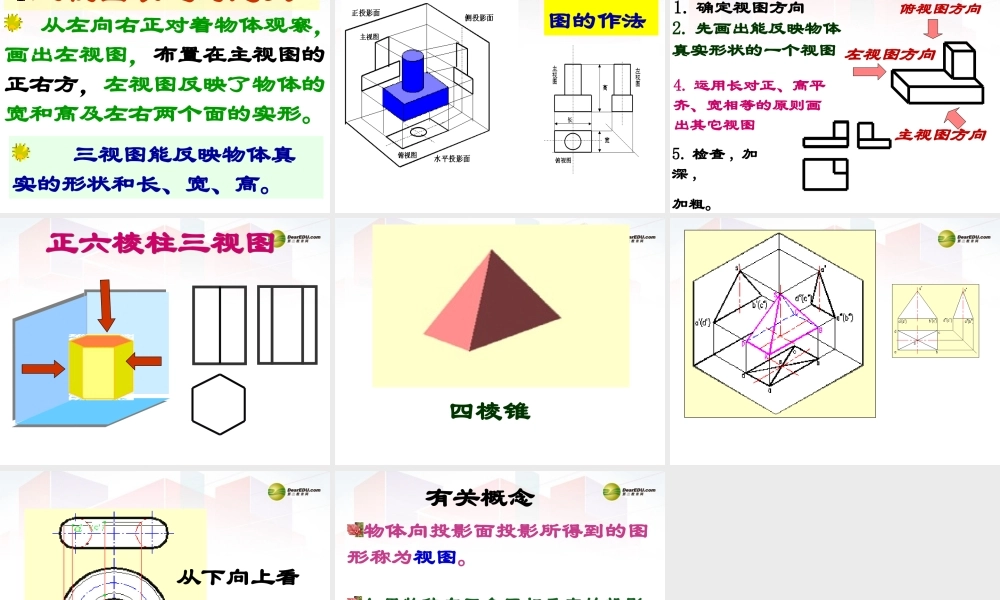

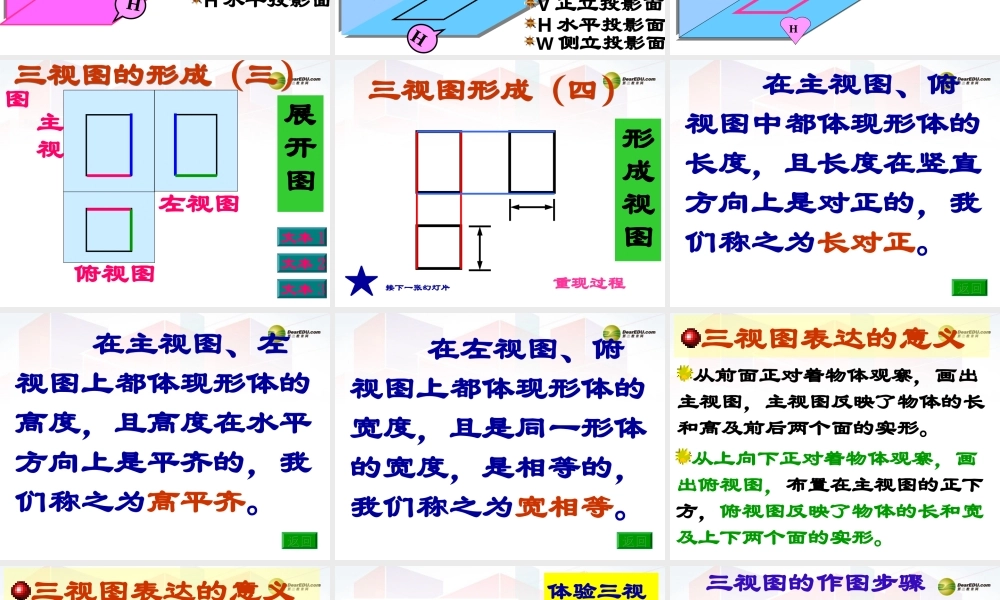

三视图欣赏 甲、乙、丙、丁四人分别面向桌坐在一张四方形桌子旁边。桌上一张纸上写着数字“ 9” ，甲看到“ 6” ，乙看到“ ”，丙看到“ ”，丁看到“ 9” ，问四人是怎样的座次？66丁正对着数字“ 9” ；甲坐在丁的对面，乙在丁的右手边； 丙在丁的左手边。 正 投 影三视图的形成原理 三视图的投影系三视图的投影系V 正立投影面H 水平投影面W 侧立投影面VHW V 正立投影面H 水平投影面W 侧立投影面VHW三视图的形成（一）三视图的形成（一） Wv 主视图HV三视图的形成（二）三视图的形成（二）H 俯视图W 左视图 俯视图左视图三视图的形成（三）三视图的形成（三） 主视图展开图文本 1文本 2文本 3 三视图形成（四）三视图形成（四）形成视图★接下一张幻灯片重现过程 在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。返回返回 在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。返回返回 在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。返回返回 从前面正对着物体观察，画出主视图，主视图反映了物体的长和高及前后两个面的实形。从上向下正对着物体观察，画出俯视图，布置在主视图的正下方，俯视图反映了物体的长和宽及上下两个面的实形。三视图表达的意义 三视图表达的意义 从左向右正对着物体观察，画出左视图，布置在主视图的正右方，左视图反映了物体的宽和高及左右两个面的实形。 三视图能反映物体真实的形状和长、宽、高。 体验三视图的作法 三视图的作图步骤主视图方向1. 确定视图方向左视图方向俯视图方向2. 先画出能反映物体真实形状的一个视图 4. 运用长对正、高平齐、宽相等的原则画出其它视图5. 检查 , 加深 ,加粗。 正六棱柱三视图正六棱柱三视图 四棱锥 环的形成从下向上看 有关概念物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。
