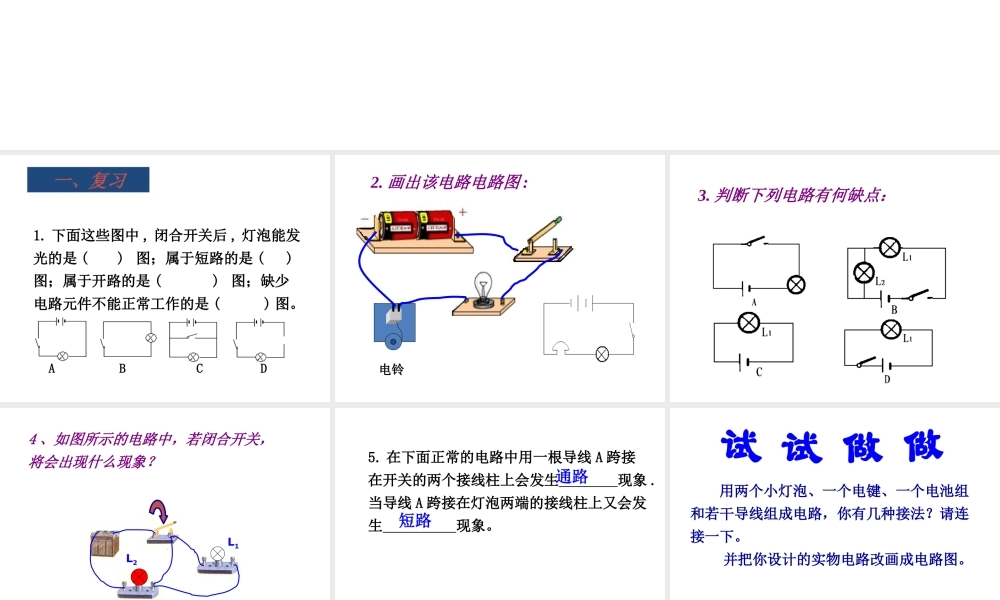

下面这些图中 , 闭合开关后 , 灯泡能发光的是 ( ) 图；属于短路的是 ( )图；属于开路的是 ( ) 图；缺少电路元件不能正常工作的是 ( ) 图
A B C D一、复习电铃2
画出该电路电路图 :3
判断下列电路有何缺点：4 、如图所示的电路中，若闭合开关，将会出现什么现象
在下面正常的电路中用一根导线 A 跨接在开关的两个接线柱上会发生 现象
当导线 A 跨接在灯泡两端的接线柱上又会发生 现象
通路短路 用两个小灯泡、一个电键、一个电池组和若干导线组成电路，你有几种接法
并把你设计的实物电路改画成电路图

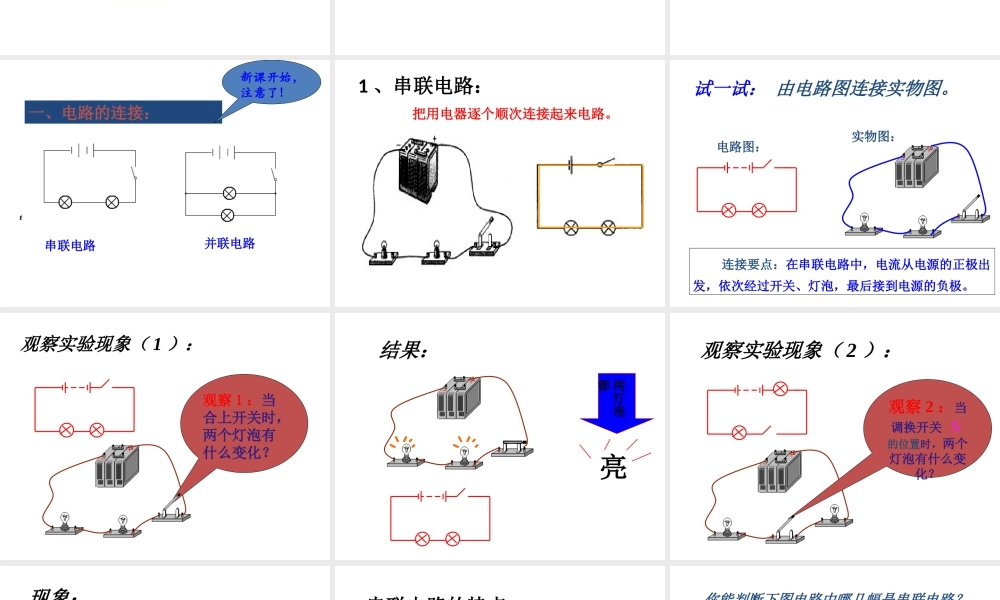

串联电路并联电路一、电路的连接：新课开始，注意了
1 、串联电路：把用电器逐个顺次连接起来电路
试一试： 由电路图连接实物图
连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极
实物图：电路图：观察实验现象（ 1 ）：观察 1 ：当合上开关时，两个灯泡有什么变化
结果：两灯泡都亮观察实验现象（ 2 ）：观察 2 ：当调换开关 S 的位置时，两个灯泡有什么变化
现象：调换开关位置后，两灯都亮串联电路的特点：1
电流只有一条路径，通过一个元件的电流同时也通过另一个；2
电路中只需要一个开关，且开关的位置对电路没有影响
ABDC你能判断下图电路中哪几幅是串联电路
√√√想一想：1
你日常生活中见到哪些电路属于串联电路
教室里的灯能用串联的方法吗二、并联电路：把用电器并列地连接起来的电路
电路的分支点干路支路SL1L2观察实验现象：观察：当合上 S 时，灯泡 L1 、 L2有什么变化
SL1L2实验结果：灯泡L1亮灯泡L2亮SS1S2L1L2观察实验现象：观察：当断开S2 ，合上 S 、S1 时，灯泡L1 、 L2 有什么变化
SS1S2L1L2灯泡L1亮灯泡L2不亮实
