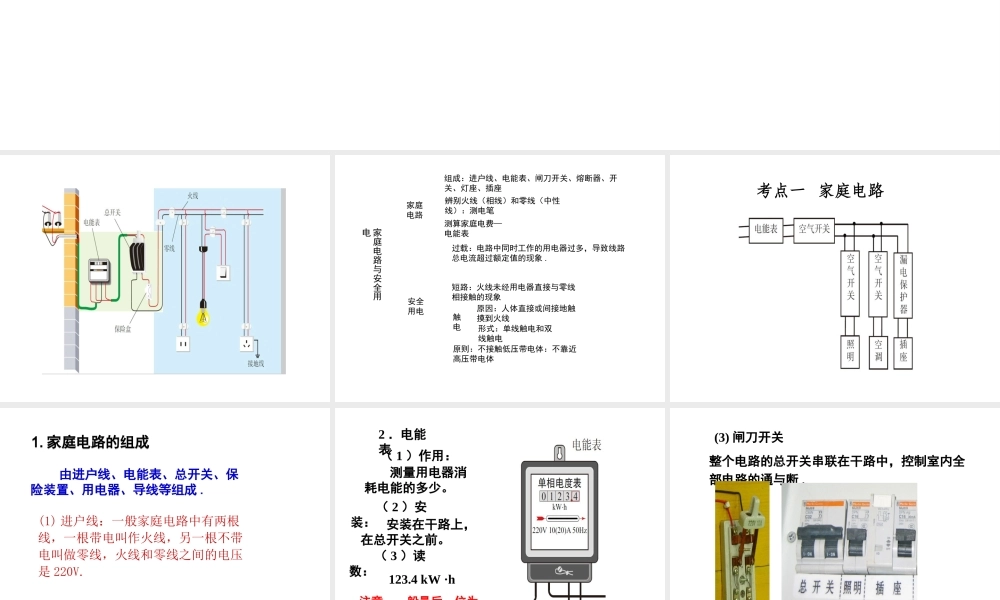

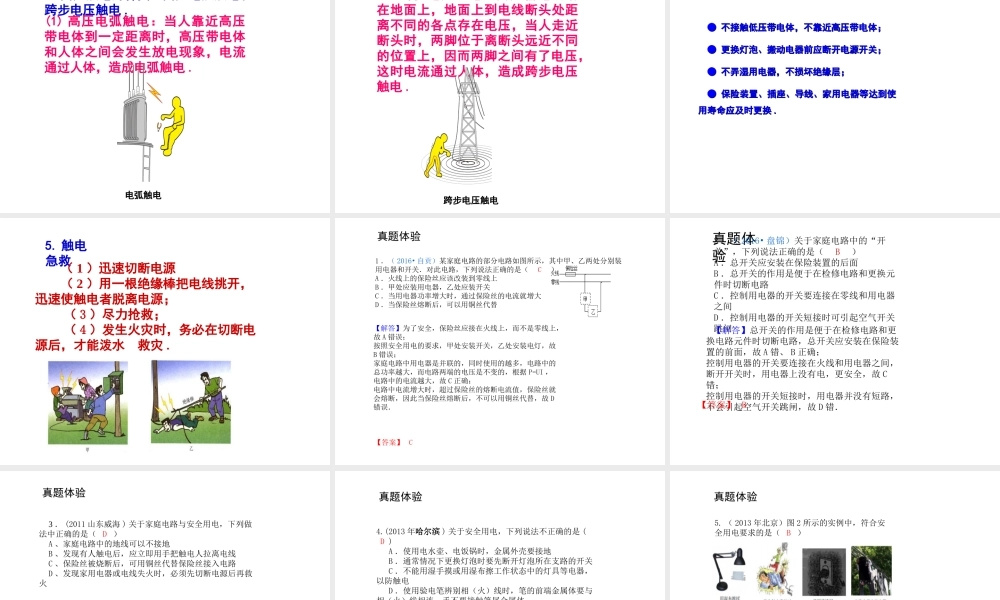

第十四章 家庭电路与安全用电复习课件家庭电路与安全用电组成：进户线、电能表、闸刀开关、熔断器、开关、灯座、插座过载：电路中同时工作的用电器过多，导致线路总电流超过额定值的现象 .家庭电路安全用电原因：人体直接或间接地触摸到火线辨别火线（相线）和零线（中性线）：测电笔短路：火线未经用电器直接与零线相接触的现象触电形式：单线触电和双线触电测算家庭电费—电能表原则：不接触低压带电体：不靠近高压带电体考点一 家庭电路 1. 家庭电路的组成1. 家庭电路的组成 由进户线、电能表、总开关、保险装置、用电器、导线等组成 .(1) 进户线：一般家庭电路中有两根线，一根带电叫作火线，另一根不带电叫做零线，火线和零线之间的电压是 220V.2 ．电能表 （ 1 ）作用： 测量用电器消耗电能的多少。 （ 2 ）安装： 安装在干路上，在总开关之前。 （ 3 ）读数：123.4 kW ·h注意：一般最后一位为十分位(3) 闸刀开关整个电路的总开关串联在干路中，控制室内全部电路的通与断 . (4) 保险丝① 作用： 电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用 .② 材料：由电阻率较大、熔点较低的铅锑合金制成 .③ 选择：在选择保险丝时，应使保险丝的额定电流等于或稍大于电路中最大正常工作电流 .④ 更换保险丝时，不要换成铜丝或铁丝，因为铜丝、铁丝的熔点较高，当电路中电流过大时，保险丝不能及时熔断，起不到保护电路的作用 . (5) 插座：可给移动的用电器供电，插座也应并联在电路中，插座可给为两孔插座和三孔插座 . 三孔插座的左孔接零线，右孔接火线，中孔接地线，它可把用电器外壳与大地连接以防用电器的外壳带电，造成触电 .两孔插座三孔插座(6) 白炽灯：白炽灯工作时，电能转化为内能和光能，连接时应注意开关与灯要串联并且开关要接在火线与灯之间 . 螺口灯泡的螺旋套只准接在零线上 .2 ．试电笔 （ 1 ）作用：辨别火线和零线 .氖管电阻笔尖金属体笔尾金属体弹簧 （ 3 ）使用方法 : 用手接触笔尾的金属体、笔尖金属体接触被测电路 . 若氖管发光，则接触的是火线，否则为零线 .考点二 安全用电 小故事：小红买电池 小红家里的电视遥控器的电池没电了，爸爸让小红赶紧到超市买两节电池，可小红磨蹭了半天也没行动，问其原因，她说她不敢，怕让电池电着了 . “ 人体是导体，我要用手拿电池，触电了可怎么办呀？”1. 家庭电路中电流过大的原因：短路或过载 .2....
