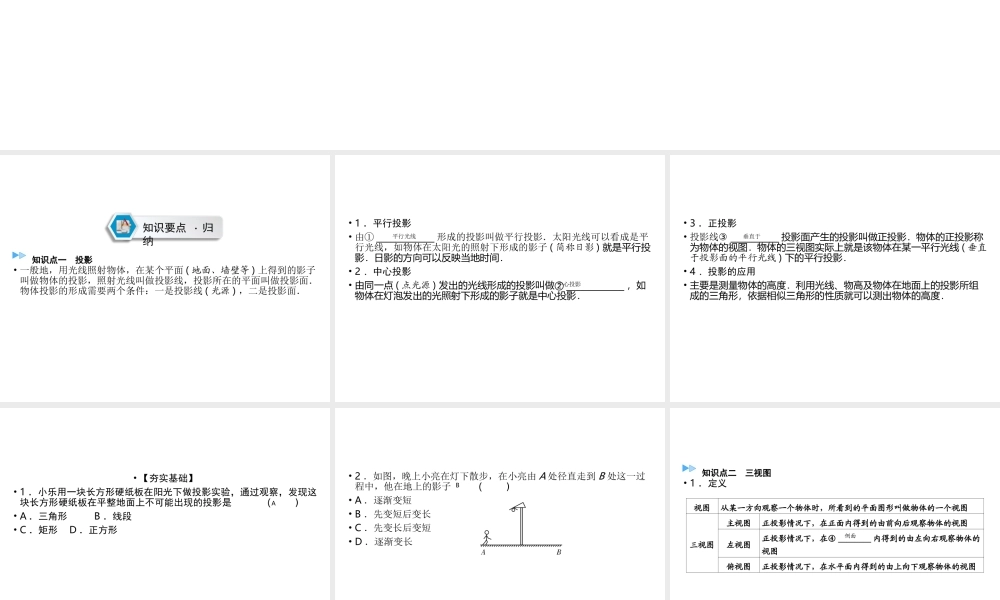

教材同步复习第一部分 第七章 图形与变换课时 25 视图、投影及尺规作图 • 一般地，用光线照射物体，在某个平面 ( 地面、墙壁等 ) 上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面．物体投影的形成需要两个条件：一是投影线 ( 光源 ) ，二是投影面．知识要点 · 归纳知识点一 投影• 1 ．平行投影• 由① ____________ 形成的投影叫做平行投影．太阳光线可以看成是平行光线，如物体在太阳光的照射下形成的影子 ( 简称日影 ) 就是平行投影．日影的方向可以反映当地时间．• 2 ．中心投影• 由同一点 ( 点光源 ) 发出的光线形成的投影叫做② ____________ ，如物体在灯泡发出的光照射下形成的影子就是中心投影． 平行光线 中心投影• 3 ．正投影• 投影线③ __________ 投影面产生的投影叫做正投影．物体的正投影称为物体的视图．物体的三视图实际上就是该物体在某一平行光线 ( 垂直于投影面的平行光线 ) 下的平行投影．• 4 ．投影的应用• 主要是测量物体的高度．利用光线、物高及物体在地面上的投影所组成的三角形，依据相似三角形的性质就可以测出物体的高度． 垂直于• 【夯实基础】• 1 ．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整地面上不可能出现的投影是( )• A ．三角形 B ．线段• C ．矩形 D ．正方形A • 2 ．如图，晚上小亮在灯下散步，在小亮由 A 处径直走到 B 处这一过程中，他在地上的影子( )• A ．逐渐变短• B ．先变短后变长• C ．先变长后变短• D ．逐渐变长B • 1 ．定义知识点二 三视图视图从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图三视图主视图正投影情况下，在正面内得到的由前向后观察物体的视图左视图正投影情况下，在④ ________ 内得到的由左向右观察物体的视图俯视图正投影情况下，在水平面内得到的由上向下观察物体的视图侧面 • 2 ．几种常见几何体三视图几何体 主视图 左视图 俯视图 正方体 圆柱 几何体 主视图 左视图 俯视图 圆锥 球 长方体 • 【注意】 (1) 对常见几何体的组合体，在判断其三视图时，要注意分清每一部分的三视图形状，然后根据其摆放位置及各部分大小决定组合体的具体视图． (2) 由三视图判断几何体，首先可以通过俯视图得出几何体底面的基本形状，再由主视图和左视图得出几何体的图形...
