主斜井下山施工规程VIP免费

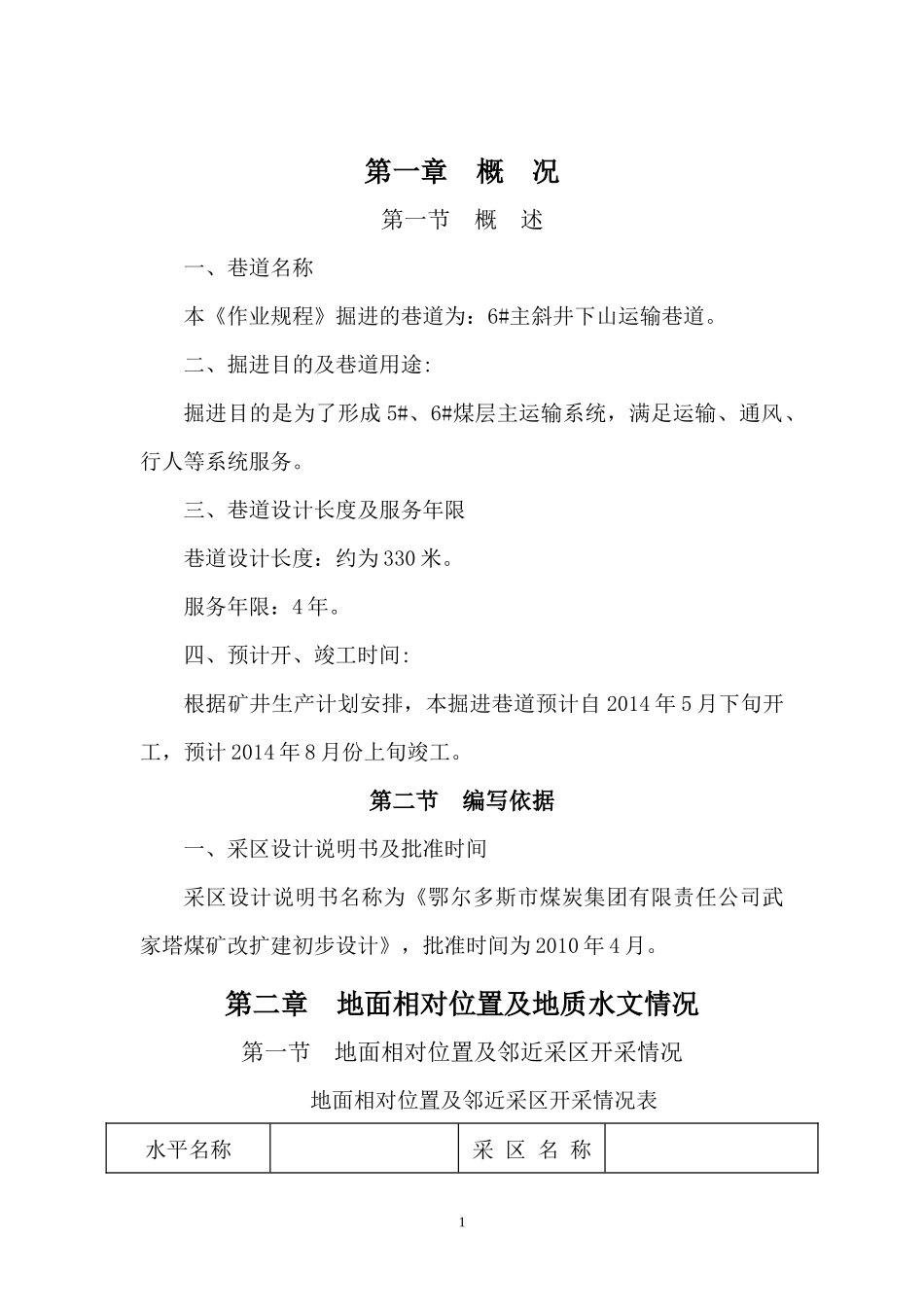

主斜井下山施工规程_第1页
1/58

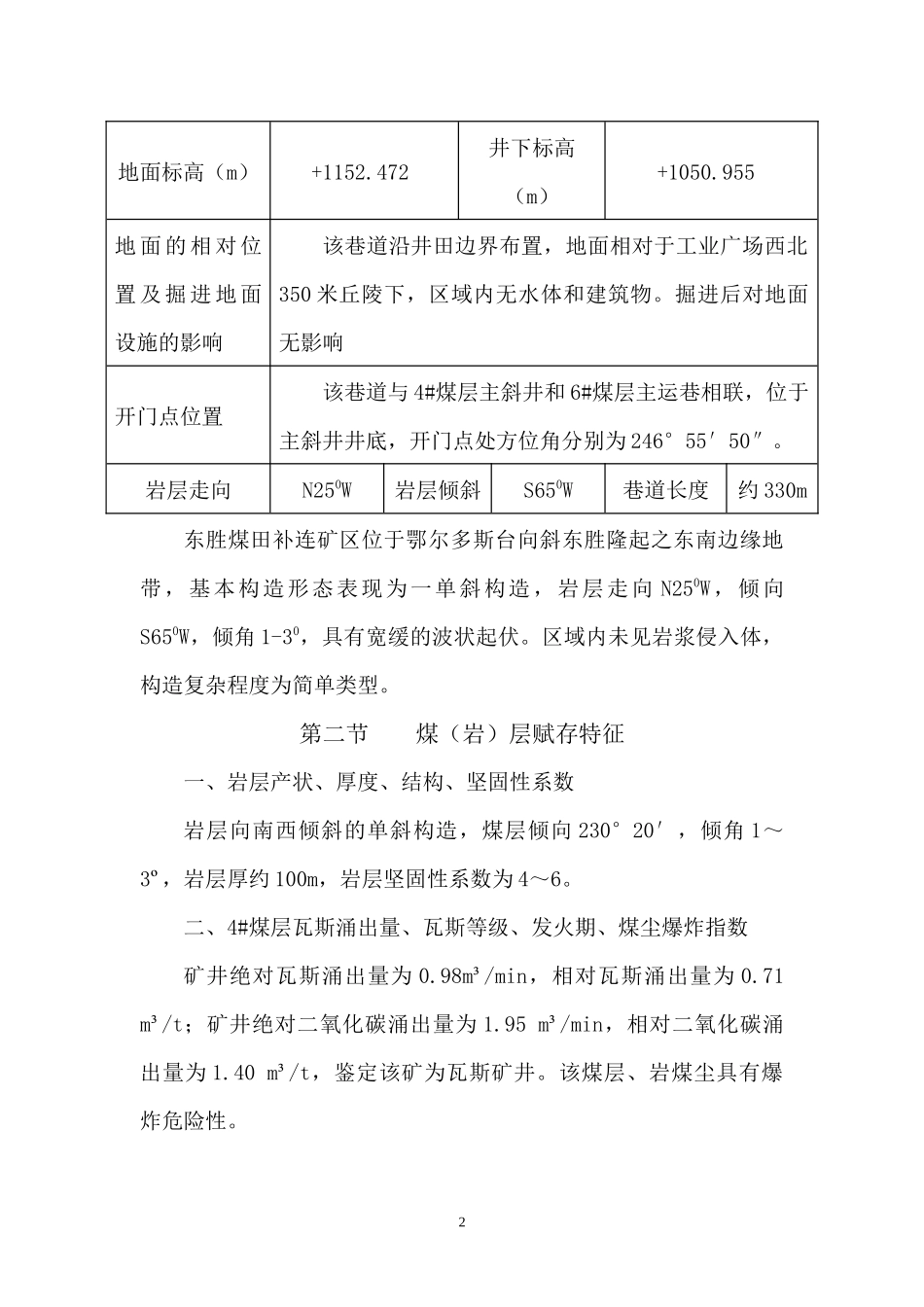

主斜井下山施工规程_第2页
2/58

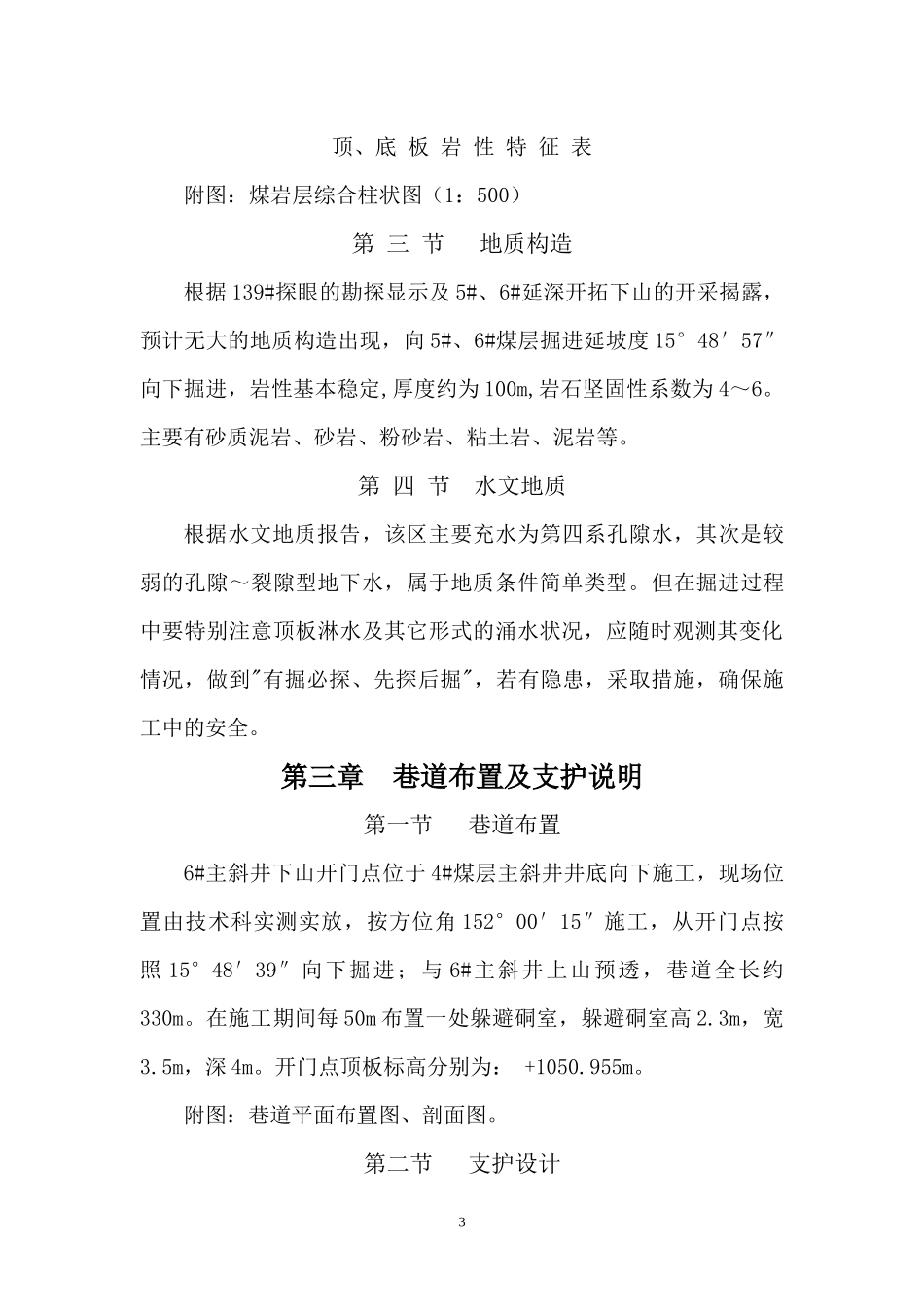

主斜井下山施工规程_第3页
3/58
第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道为:6#主斜井下山运输巷道。二、掘进目的及巷道用途:掘进目的是为了形成5#、6#煤层主运输系统,满足运输、通风、行人等系统服务。三、巷道设计长度及服务年限巷道设计长度:约为330米。服务年限:4年。四、预计开、竣工时间:根据矿井生产计划安排,本掘进巷道预计自2014年5月下旬开工,预计2014年8月份上旬竣工。第二节编写依据一、采区设计说明书及批准时间采区设计说明书名称为《鄂尔多斯市煤炭集团有限责任公司武家塔煤矿改扩建初步设计》,批准时间为2010年4月。第二章地面相对位置及地质水文情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表水平名称采区名称1地面标高(m)+1152.472井下标高(m)+1050.955地面的相对位置及掘进地面设施的影响该巷道沿井田边界布置,地面相对于工业广场西北350米丘陵下,区域内无水体和建筑物。掘进后对地面无影响开门点位置该巷道与4#煤层主斜井和6#煤层主运巷相联,位于主斜井井底,开门点处方位角分别为246°55′50″。岩层走向N250W岩层倾斜S650W巷道长度约330m东胜煤田补连矿区位于鄂尔多斯台向斜东胜隆起之东南边缘地带,基本构造形态表现为一单斜构造,岩层走向N250W,倾向S650W,倾角1-30,具有宽缓的波状起伏。区域内未见岩浆侵入体,构造复杂程度为简单类型。第二节煤(岩)层赋存特征一、岩层产状、厚度、结构、坚固性系数岩层向南西倾斜的单斜构造,煤层倾向230°20′,倾角1~3º,岩层厚约100m,岩层坚固性系数为4~6。二、4#煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数矿井绝对瓦斯涌出量为0.98m³/min,相对瓦斯涌出量为0.71m³/t;矿井绝对二氧化碳涌出量为1.95m³/min,相对二氧化碳涌出量为1.40m³/t,鉴定该矿为瓦斯矿井。该煤层、岩煤尘具有爆炸危险性。2顶、底板岩性特征表附图:煤岩层综合柱状图(1:500)第三节地质构造根据139#探眼的勘探显示及5#、6#延深开拓下山的开采揭露,预计无大的地质构造出现,向5#、6#煤层掘进延坡度15°48′57″向下掘进,岩性基本稳定,厚度约为100m,岩石坚固性系数为4~6。主要有砂质泥岩、砂岩、粉砂岩、粘土岩、泥岩等。第四节水文地质根据水文地质报告,该区主要充水为第四系孔隙水,其次是较弱的孔隙~裂隙型地下水,属于地质条件简单类型。但在掘进过程中要特别注意顶板淋水及其它形式的涌水状况,应随时观测其变化情况,做到"有掘必探、先探后掘",若有隐患,采取措施,确保施工中的安全。第三章巷道布置及支护说明第一节巷道布置6#主斜井下山开门点位于4#煤层主斜井井底向下施工,现场位置由技术科实测实放,按方位角152°00′15″施工,从开门点按照15°48′39″向下掘进;与6#主斜井上山预透,巷道全长约330m。在施工期间每50m布置一处躲避硐室,躲避硐室高2.3m,宽3.5m,深4m。开门点顶板标高分别为:+1050.955m。附图:巷道平面布置图、剖面图。第二节支护设计3一、巷道断面:6#煤层主斜井采用半圆拱形断面锚喷支护:巷道断面:荒宽4.0m,荒高3.25m,S荒=11.08m2;净宽3.9m,净高3.15m,S净=10.65m2。二、支护方式(一)临时支护迎头采用不少于3棵优质木点柱或液压点柱作为临时支护时,木点柱的直径≥160㎜,点柱要支到硬底并有不小于100mm的柱窝,上方用木楔打紧刹牢。个别地方木点柱打不到硬底时,必须进行穿鞋,穿鞋采用钢带(长×宽≥300×200㎜)或专用铁鞋,确保临时支护牢固有效。(二)永久支护:1、半圆拱形断面:巷道断面净宽×净高=3.9×3.15m,顶板采用锚喷支护,顶板布置5棵锚杆,锚杆排距为:1000×1000mm,每米布置5棵锚杆采用直径16mm、长度1800mm的等强全螺纹树脂锚杆支护,两帮不支护。顶板破碎时,采用锚网进行支护。炮掘最大空顶距0.9m,炮掘后的最大空顶距为2.4m。2、巷道三岔门及四岔点采用锚网、锚索加喷砼联合支护。(三)1、按悬吊理论计算锚杆长度参数:L=KH+L1+L2式中:L—锚杆长度,m;4H—冒落拱高度,m;K—安全系数,一般取K=2;L1—锚杆锚入稳定岩层的深度,一般按经验取0.5m;L2—锚杆在巷道中的外露长度,一般取0.1m;其中:H=B2f=4.02×4=0.50(m...
