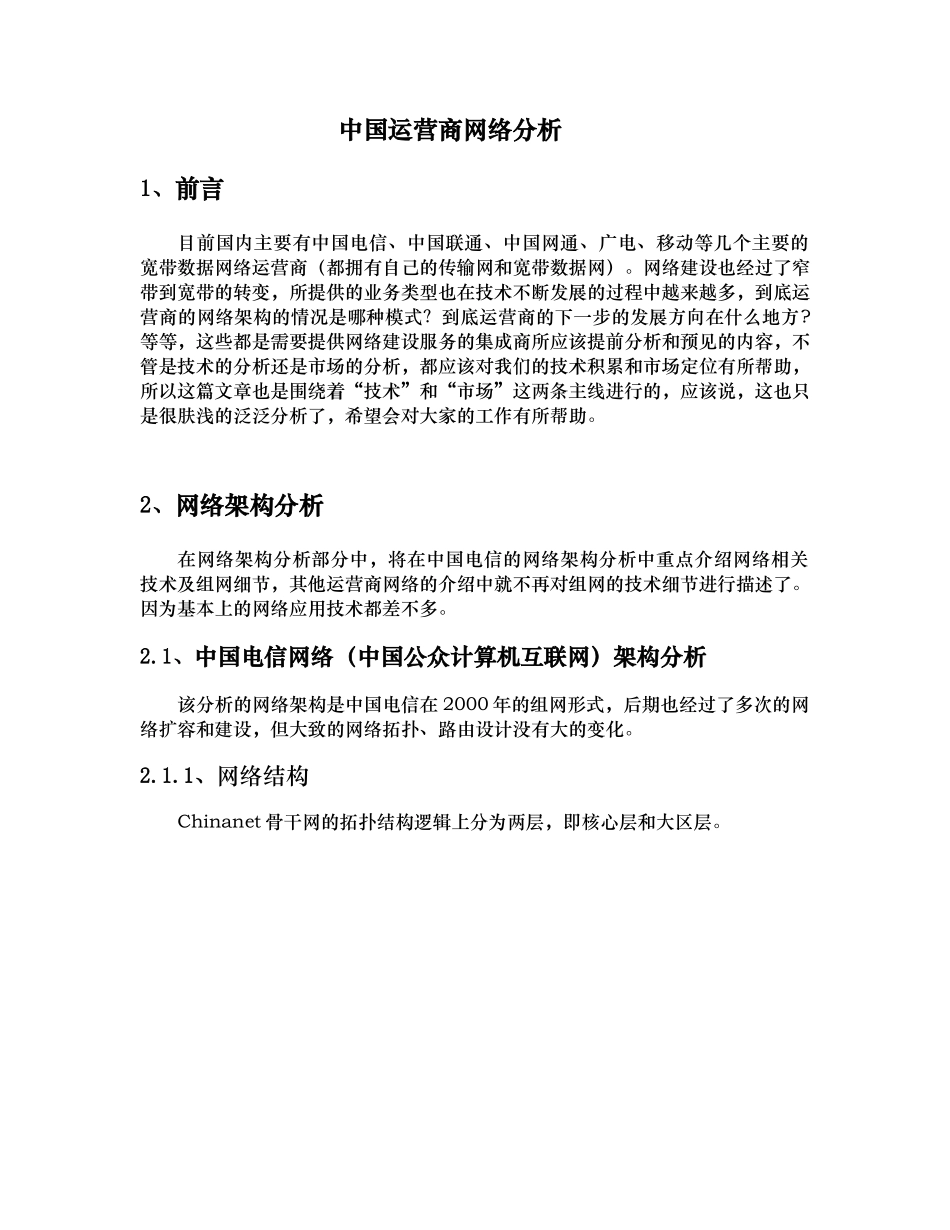

中国运营商网络分析1、前言目前国内主要有中国电信、中国联通、中国网通、广电、移动等几个主要的宽带数据网络运营商(都拥有自己的传输网和宽带数据网)。网络建设也经过了窄带到宽带的转变,所提供的业务类型也在技术不断发展的过程中越来越多,到底运营商的网络架构的情况是哪种模式?到底运营商的下一步的发展方向在什么地方?等等,这些都是需要提供网络建设服务的集成商所应该提前分析和预见的内容,不管是技术的分析还是市场的分析,都应该对我们的技术积累和市场定位有所帮助,所以这篇文章也是围绕着“技术”和“市场”这两条主线进行的,应该说,这也只是很肤浅的泛泛分析了,希望会对大家的工作有所帮助。2、网络架构分析在网络架构分析部分中,将在中国电信的网络架构分析中重点介绍网络相关技术及组网细节,其他运营商网络的介绍中就不再对组网的技术细节进行描述了。因为基本上的网络应用技术都差不多。2.1、中国电信网络(中国公众计算机互联网)架构分析该分析的网络架构是中国电信在2000年的组网形式,后期也经过了多次的网络扩容和建设,但大致的网络拓扑、路由设计没有大的变化。2.1.1、网络结构Chinanet骨干网的拓扑结构逻辑上分为两层,即核心层和大区层。1)核心层核心层由北京、上海、广州、沈阳、南京、武汉、成都、西安等八个城市的核心节点组成。核心层的功能主要是提供与国际Internet的互联,以及提供大区之间信息交换的通路。其中北京、上海、广州核心层节点各设有三台国际出口路由器,负责与国际Internet互联,以及两台核心路由器与其他核心节点互联;其他核心节点各设一台核心路由器。核心节点之间形成以北京、上海、广州为中心的三中心结构,其他核心节点分别以两条高速链路与这三个中心相连。2)大区层全国31个省会城市按照行政区划,以上述8个核心节点为中心划分为8个大区网络,这8个大区网共同构成了大区层。大区层主要提供大区内的信息交换以及接入网接入Chinanet的信息通路。每个大区网内的各节点呈不完全网状连接,大区网除与本区的核心节点相连之外,还有另一出口与其他核心节点相连。大区之间通信必须经过核心层。2.1.2、网络相关节点的构成1)超级核心节点:北京、上海、广州1核心节点服务节点天津1呼和浩特石家庄太原重庆2成都拉萨贵阳楚雄荆州洛阳衡阳柳州三亚哈尔滨1沈阳长春青岛无锡芜湖杭州南昌Internet西安银川西宁乌鲁木齐渭南兰州昆明内江重庆1成都唐山北京2大连吉林北京沈阳济南合肥九江福州厦门宁波上海2南京长沙武汉郑州南宁海口深圳南京上海天津2西安哈尔滨2武汉2*OC-481*OC-484*OC-33*OC-32*OC-31*OC-3汇接节点广州To本片区汇接节点和其它超级核心节点To普通核心节点省网骨干业务路由器/服务器国际出口网关如上图所示,超级核心节点包含四台路由器,从功能上可分为两组:第一组包含1号和2号路由器,连接本区域内的汇接路由器(对于有第二出口的省,该路由器只包含负责连接超级核心节点的汇接路由器)、国际出口路由器并和第二组路由器组成环行连接,北京、上海、广州间的连接也连到这组路由器上。其中与区域内汇接路由器的连接根据连接带宽和预计的接入流量尽可能平均的分配到两台路由器上,以实现槽位资源和处理能力的合理分担,保证设备的合理使用。其负责疏通的流量有:区域内汇接节点间的流量、各汇接节点与国际间的流量、北京、上海、广东三省市间的流量。第二组包含3号和4号路由器,连接核心节点的路由器并与第一组路由器组成环行连接。其中与核心节点路由器的连接根据连接带宽和预计的接入流量尽可能平均的分配到两台路由器上,以作到槽位资源和处理能力的合理分担,保证设备的合理使用。其负责疏通的流量主要是五个核心节点汇集上来的流量,主要是国内流量,也可以包含一定的国际流量,主要连线的分布综合考虑了路由政策的实现和负载的均衡分配。考虑到正常情况下除1号和2号路由器之间有流量之外,其他路由器间没有业务流量,因此两组路由器之间采用环行连接,以最大可能的减少对资源的占用,同时不会对两组路由器之间的备份作用造成影响。2)普通核心节点:西安、成都、武汉、南京、沈阳本节点汇接路由器To北京、上...
