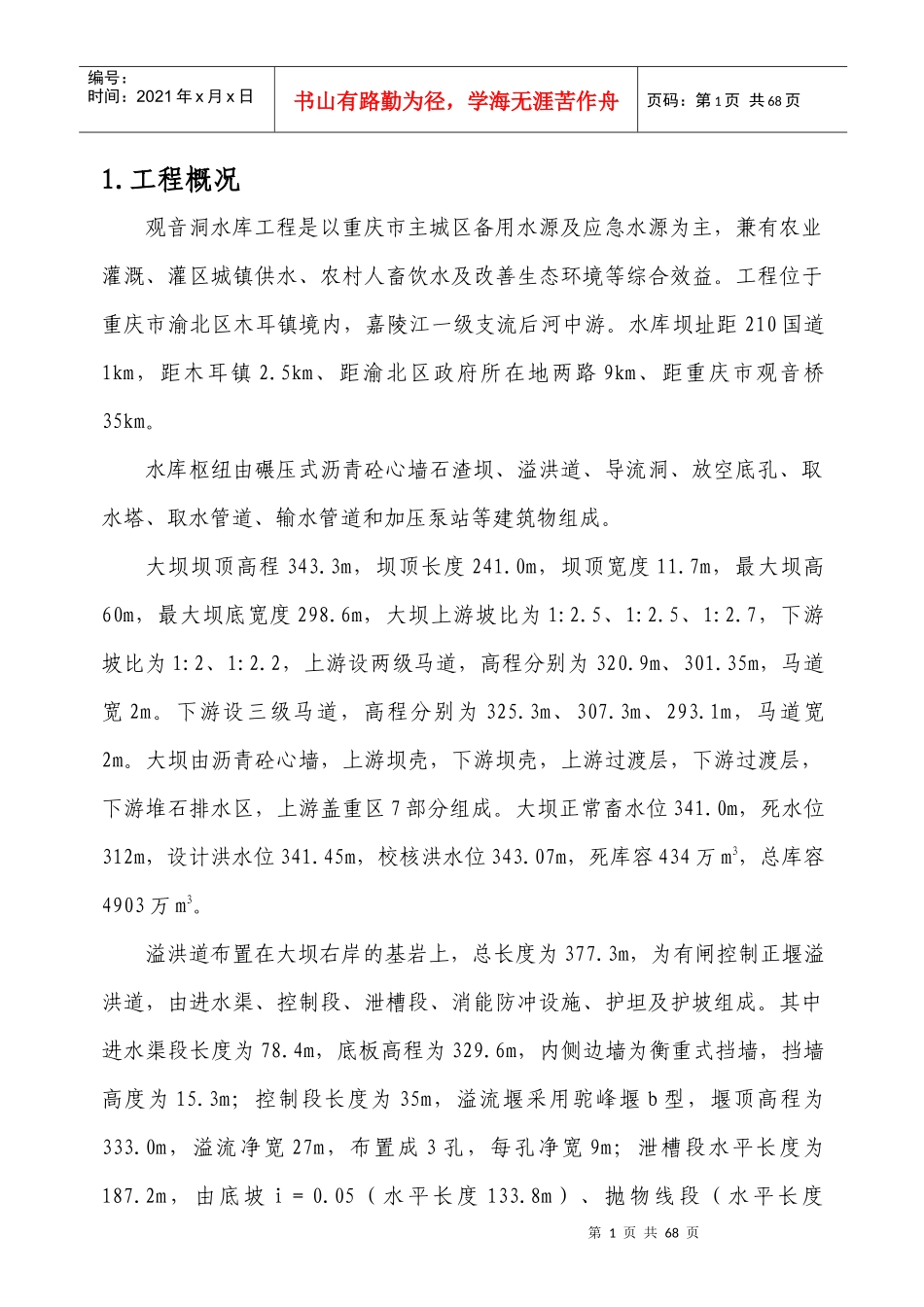

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页1.工程概况观音洞水库工程是以重庆市主城区备用水源及应急水源为主，兼有农业灌溉、灌区城镇供水、农村人畜饮水及改善生态环境等综合效益。工程位于重庆市渝北区木耳镇境内，嘉陵江一级支流后河中游。水库坝址距210国道1km，距木耳镇2.5km、距渝北区政府所在地两路9km、距重庆市观音桥35km。水库枢纽由碾压式沥青砼心墙石渣坝、溢洪道、导流洞、放空底孔、取水塔、取水管道、输水管道和加压泵站等建筑物组成。大坝坝顶高程343.3m，坝顶长度241.0m，坝顶宽度11.7m，最大坝高60m，最大坝底宽度298.6m，大坝上游坡比为1:2.5、1:2.5、1:2.7，下游坡比为1:2、1:2.2，上游设两级马道，高程分别为320.9m、301.35m，马道宽2m。下游设三级马道，高程分别为325.3m、307.3m、293.1m，马道宽2m。大坝由沥青砼心墙，上游坝壳，下游坝壳，上游过渡层，下游过渡层，下游堆石排水区，上游盖重区7部分组成。大坝正常畜水位341.0m，死水位312m，设计洪水位341.45m，校核洪水位343.07m，死库容434万m3，总库容4903万m3。溢洪道布置在大坝右岸的基岩上，总长度为377.3m，为有闸控制正堰溢洪道，由进水渠、控制段、泄槽段、消能防冲设施、护坦及护坡组成。其中进水渠段长度为78.4m，底板高程为329.6m，内侧边墙为衡重式挡墙，挡墙高度为15.3m；控制段长度为35m，溢流堰采用驼峰堰b型，堰顶高程为333.0m，溢流净宽27m，布置成3孔，每孔净宽9m；泄槽段水平长度为187.2m，由底坡i＝0.05（水平长度133.8m）、抛物线段（水平长度第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页18m）、i＝0.4（水平长度35.4m）组成，后接挑流鼻坎；溢洪道消能采用挑流方式消能，水平长度14.92m，反弧段半径为15m，挑流鼻坎顶部高程304m，挑射角度为20°；护坦及护坡长度为51.2m，末端底板高程为286.8m。导流洞布置于右岸，断面尺寸6.0m×8.0m，长度530m（含进口明渠32m），进口底板高程288.40m，出口底板高程270.10m。设计考虑将施工导流隧洞改造为放空底孔，在施工结束后及水库蓄水前将导流洞用砼封堵，在坝轴线附近设13.6m长的砼堵头，在堵头内埋设直径为1.2m的钢管，钢管铺设至导流隧洞出口，钢管长263m，在钢管尾部设检修球阀及控制放水的锥形阀。放空洞进口段采用龙抬头型式。供水工程由取水塔、取水输水管道和加压泵站等建筑物组成。取水塔布置在库内左岸，型式为半地下式建筑物；取水输水管道采用直径为1m双管布置，为保证取水管道安全，管道材料选择焊接钢管，壁厚10mm，钢管从坝下穿过连接加压泵站，管道长度403m，埋管段均采用外包砼保护；加压泵站布置在大坝左岸下侧，距坝轴线186m，机房内设4台1000kw水泵。观音洞水库一期工程合同开工日期为2007年10月6日，合同完工日期为2009年10月6日。合同总工期为24个月。合同金额为8778万元。本工程参建单位如下：建设单位：重庆市宏利水务技术开发有限公司设计单位：重庆市水利电力建筑勘测设计研究院监理单位：重庆市弘禹水利咨询有限公司施工单位：中国水电建设集团十五工程局有限公司第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页检测单位：重庆三峡水电建筑工程质量检测站2.工程投标观音洞水库一期工程于2007年9月19日进行公开招标，经评标委员会评审推荐，招标领导小组研究决定我公司为中标单位。我单位于2007年9月24日接到中标通知书，于2007年10月5日签订了施工合同,并于2007年10月6日正式开工。3.施工进度管理3.1施工总体布置3.1.1场内外交通场外交通主要利用210国道。场内道路充分利用施工现场的原有道路，根据生产的需要修建临时便道，道路两侧设置排水沟，施工期间设专人进行道路维护。3.1.2临时设施布置项目部设在大坝下游左岸山坡上，采用二层彩钢活动房，设办公室、会议室、宿舍、食堂、文化娱乐等生活设施。施工区域内实行封闭式施工，砼拌合站、储料场、钢筋加工场、模板加工场、仓库、油库、修理车间、工地试验室等根据生产的需要及施工条件布置在相应施工区内...
