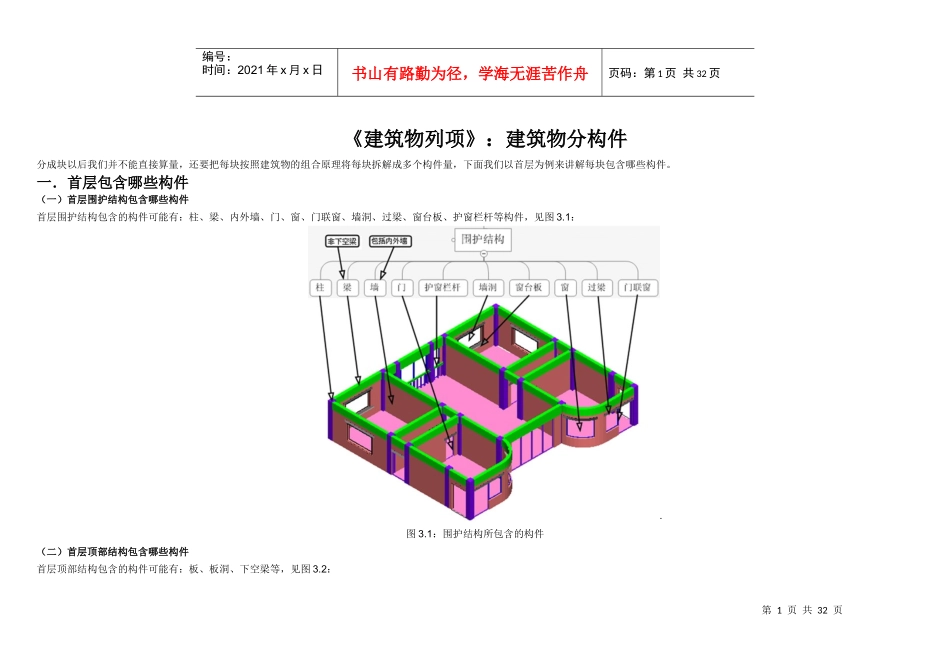

第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共32页《建筑物列项》:建筑物分构件分成块以后我们并不能直接算量,还要把每块按照建筑物的组合原理将每块拆解成多个构件量,下面我们以首层为例来讲解每块包含哪些构件。一.首层包含哪些构件(一)首层围护结构包含哪些构件首层围护结构包含的构件可能有:柱、梁、内外墙、门、窗、门联窗、墙洞、过梁、窗台板、护窗栏杆等构件,见图3.1:·图3.1:围护结构所包含的构件(二)首层顶部结构包含哪些构件首层顶部结构包含的构件可能有:板、板洞、下空梁等,见图3.2:第2页共32页第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共32页图3.2:顶部结构所包含的构件(三)首层室内结构包含哪些构件首层室内结构包含的构件可能有:讲台、楼梯、室内独立柱、水池、化验台等占室内空间的构件,见图3.3:第3页共32页第2页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共32页图3.3:室内结构所包含的构件其中楼梯、水池、化验台属于复合构件,需要再进行细分,直至分到能算量为止。1.楼梯构件细分楼梯包含的构件类别见图3.4:第4页共32页第3页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共32页图3.4:楼梯构件类别示意图2.水池构件细分水池包含的构件类别见图3.5:第5页共32页第4页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共32页图3.5:水池构件类别示意图3.化验台构件细分化验台包含的构件类别见图3.6:图3.6:化验台构件类别示意图(四)首层室外结构包含哪些构件首层室外结构包含的构件可能有:建筑物腰线、飘窗、门窗套、散水、坡道、台阶、阳台、雨蓬、挑檐、遮阳板、空调板等外墙皮以外的构件,见图3.7:第6页共32页第5页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共32页图3.7:室外结构所包含的构件其中飘窗、坡道、台阶、阳台、雨篷、挑檐属于复合构件,需要再进行细分,直分到能算量为止。1.飘窗构件细分:飘窗包含的构件类别见图3.8:第7页共32页第6页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共32页图3.8:飘窗构件类别示意图2.坡道构件细分坡道包含的构件类别见图3.9:第8页共32页第7页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共32页图3.9:坡道构件类别示意图3.台阶构件细分台阶包含的构件类别见图3.10:第9页共32页第8页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共32页图3.10:台阶构件类别示意图4.阳台构件细分阳台包含的构件类别见图3.11:第10页共32页第9页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共32页第11页共32页第10页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共32页图3.11:阳台构件类别示意图5.雨篷构件细分雨篷包含的构件类别见图3.12:图3.12:雨篷构件类别示意图6.挑檐构件细分:挑檐包含的构件类别见图3.13:第12页共32页第11页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共32页图3.13:挑檐构件类别示意图(五)首层室内装修包含哪些构件:首层室内装修需要先分房间,再把每个房间分成各个构件,每个房间包含的构件可能有:地面、踢脚、墙裙、墙面、天棚、吊顶等,见图3.14:第13页共32页第12页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共32页图3.14:室内装修所包含的项目(六)室外装修包括哪些构件第14页共32页第13页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第14页共32页首层室外装修包含的构件可能有:外墙裙、外墙面、外墙面保温、外墙装饰线、玻璃幕墙等,见图3.15:第15页共32页第14页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第15页共32页第16页共32页第15页共32页编号:时间:2021年x月x日书山有...
