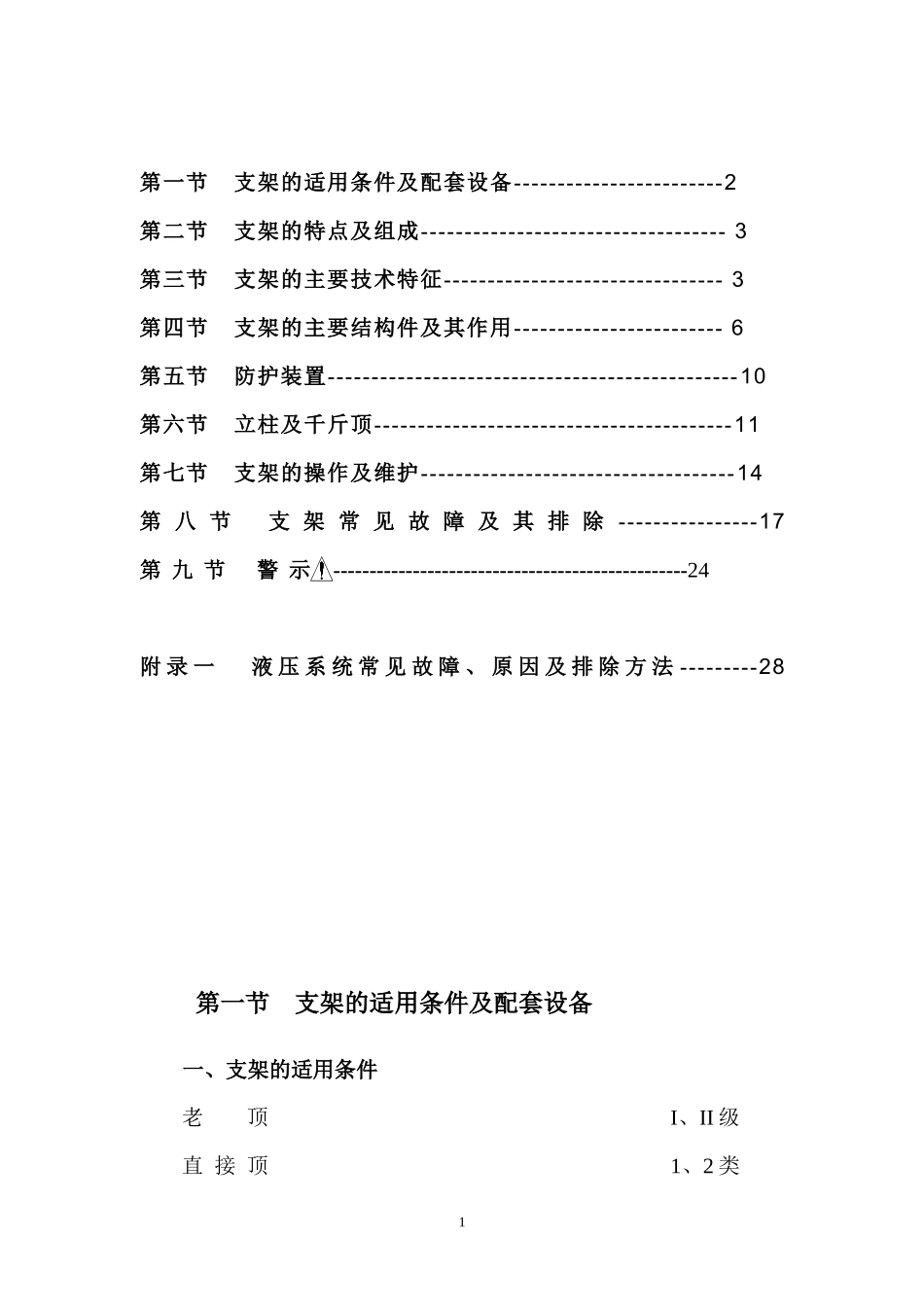

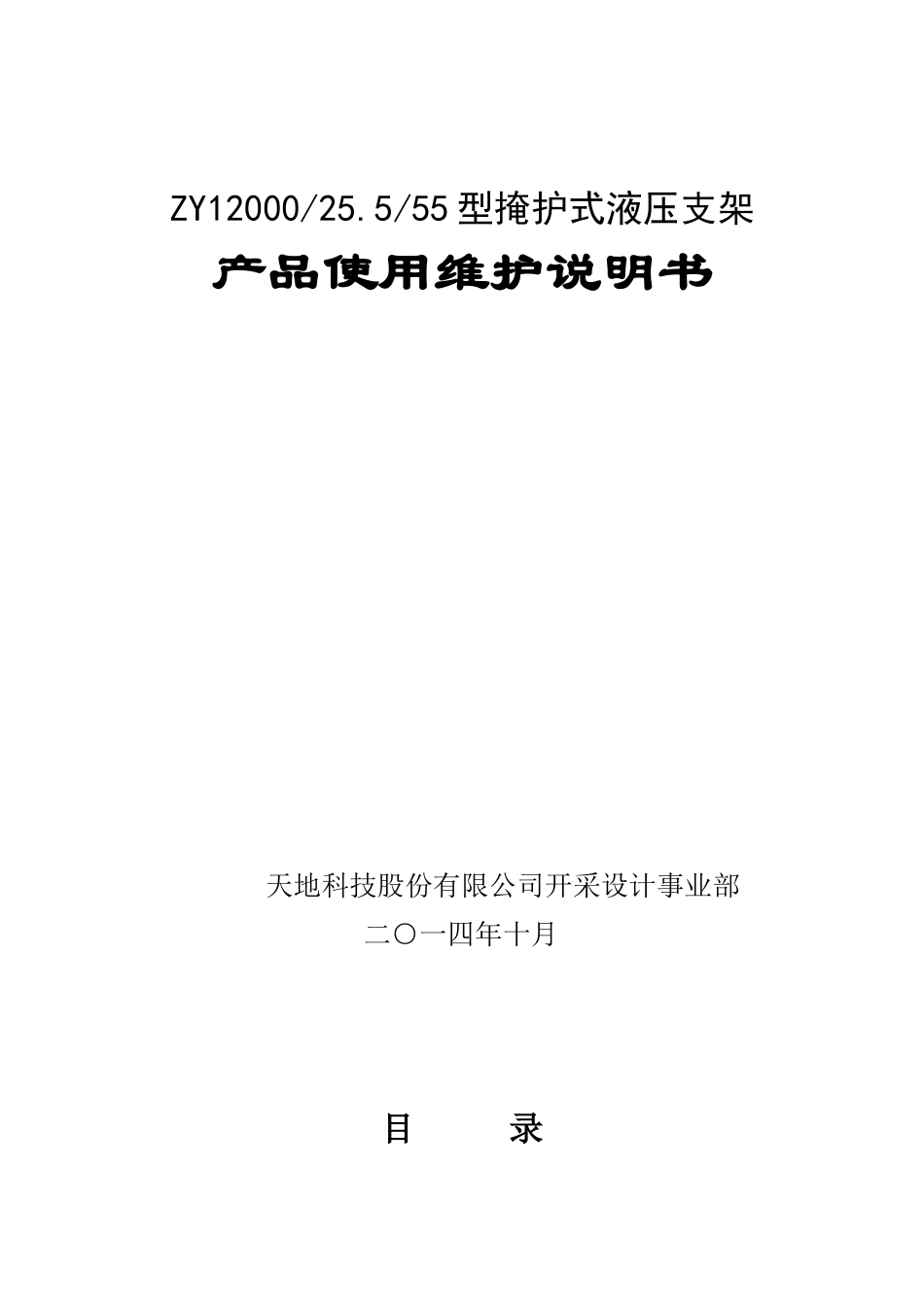

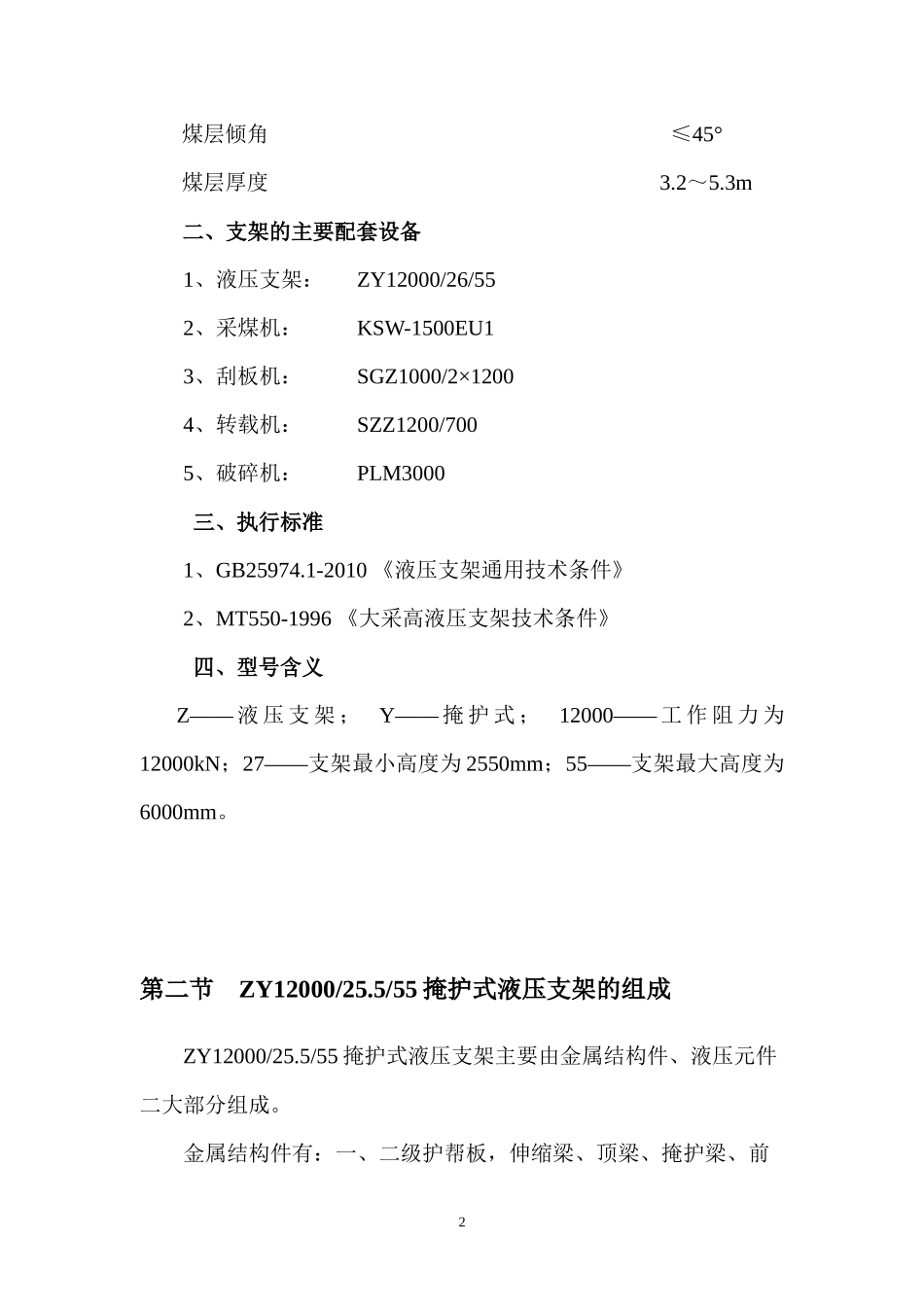

ZY12000/25.5/55型掩护式液压支架产品使用维护说明书天地科技股份有限公司开采设计事业部二○一四年十月目录第一节支架的适用条件及配套设备------------------------2第二节支架的特点及组成-----------------------------------3第三节支架的主要技术特征--------------------------------3第四节支架的主要结构件及其作用------------------------6第五节防护装置-----------------------------------------------10第六节立柱及千斤顶-----------------------------------------11第七节支架的操作及维护------------------------------------14第八节支架常见故障及其排除----------------17第九节警示-------------------------------------------------24附录一液压系统常见故障、原因及排除方法---------28第一节支架的适用条件及配套设备一、支架的适用条件老顶I、II级直接顶1、2类1煤层倾角≤45°煤层厚度3.2～5.3m二、支架的主要配套设备1、液压支架：ZY12000/26/552、采煤机：KSW-1500EU13、刮板机：SGZ1000/2×12004、转载机：SZZ1200/7005、破碎机：PLM3000三、执行标准1、GB25974.1-2010《液压支架通用技术条件》2、MT550-1996《大采高液压支架技术条件》四、型号含义Z——液压支架；Y——掩护式；12000——工作阻力为12000kN；27——支架最小高度为2550mm；55——支架最大高度为6000mm。第二节ZY12000/25.5/55掩护式液压支架的组成ZY12000/25.5/55掩护式液压支架主要由金属结构件、液压元件二大部分组成。金属结构件有：一、二级护帮板，伸缩梁、顶梁、掩护梁、前2后连杆、底座、推移杆、以及侧护板等，如图1所示。液压元件主要有：立柱、各种千斤顶、液压控制元件（主控阀、单向阀、安全阀等）、液压辅助元件（胶管、弯头、三通等）以及喷雾降尘装置等。第三节支架的主要技术特征支架：ZY12000/25.5/55掩护式液压支架（图一）高度：2550~5500mm中心距：1750mm宽度：1654～1864mm初撑力：7913kN（P=31.5MPa）工作阻力：12000kN（P=47.7Pa）支护强度：1.31～1.38MPa底板前端比压：2.1~3.9Ma泵站压力：31.5MPa操作方式：手动控制截深：800mm立柱：双伸缩2个缸径（大/小）：400mm/290mm杆径（大/小）：380mm/260mm行程：2843mm初撑力：3956kN3工作阻力(P=47.7Pa)：6000kN推移千斤顶：普通1个缸径/杆径：180/120mm行程：960mm推溜力/拉架力：445/802kN一级护帮千斤顶：2个缸径/杆径：125/85mm行程：510mm拉力：208kN工作阻力(推力P=40Pa)：490kN二级护帮千斤顶：2个缸径/杆径：80/45mm行程：325mm拉力：108kN工作阻力(推力P=40Pa)：200KN平衡千斤顶：1个缸径/杆径：250/160mm行程：605mm工作阻力(推P=40Pa)：1962kN工作阻力(拉P=40Pa)：1159kN侧推千斤顶：内进液4个缸径/杆径：100/70mm4行程：200mm推力/拉力：247/126kN抬底千斤顶：内进液1个缸径/杆径：140/105mm行程：260mm推力/拉力：484/212kN调架千斤顶：内进液2个缸径/杆径：125/90mm行程：293mm推力/拉力：387/208kN第四节支架的主要结构件及其作用一、顶梁（见图二）顶梁直接与顶板接触，支撑顶板，是支架的主要承载部件之一，其主要作用包括：1、承接顶板岩石及煤的载荷2、反复支撑顶煤，可对比较坚硬的顶煤起破碎作用3、为回采工作面提供足够的安全空间顶梁的结构一般分为整体式和分体式（即顶梁加前梁）。ZY12000/25.5/55掩护式液压支架顶梁为整体式结构，并带伸缩梁及二级护帮板，可以有效地支护机道上方的顶板，防止工作面片帮冒顶。5ZY12000/25.5/55掩护式液压支架顶梁采用钢板拼焊箱形变断面结构，（如图二所示），四条主筋形成了整个顶梁的主体，可提供足够行人空间。顶梁一侧上平面低一个板厚，用于安装活动侧护板。控制顶梁活动侧护板的千斤顶和弹簧套筒，均设在机梁体内，并在顶梁上留有足够的安装空间。二、调架梁（见图三）调架梁是由钢板拼焊成的整体结构，它的主要作用是调整支架底座位置。三、掩护梁（见图四）掩护梁上部与顶梁铰接，下部与前后连杆相连，经前后连杆与底座连为一个整体，是支架的主要连接和掩护部件，其主要作用包括：1、承受顶板给与的水平分力和侧向力，增加支架的抗扭性能...
