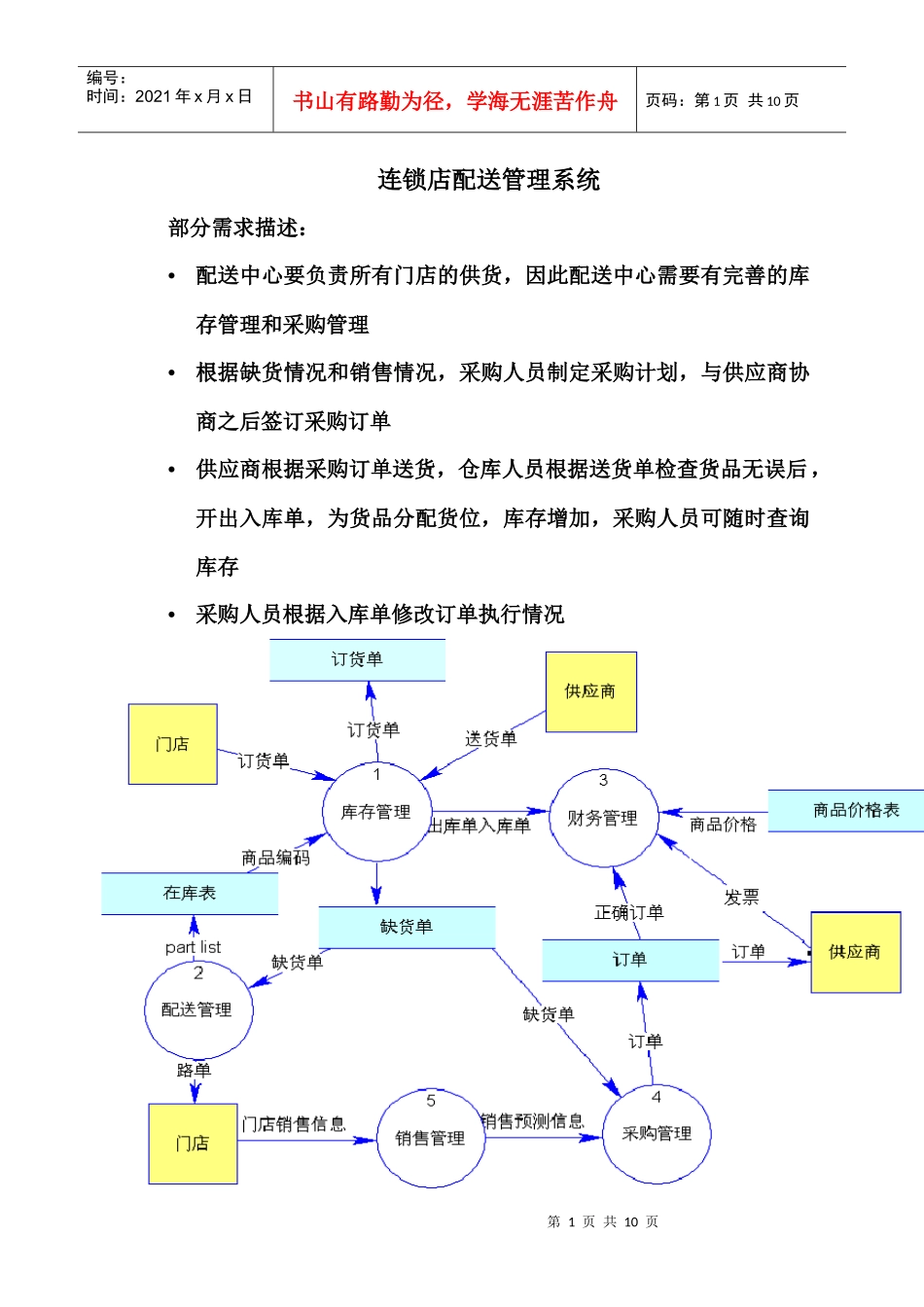

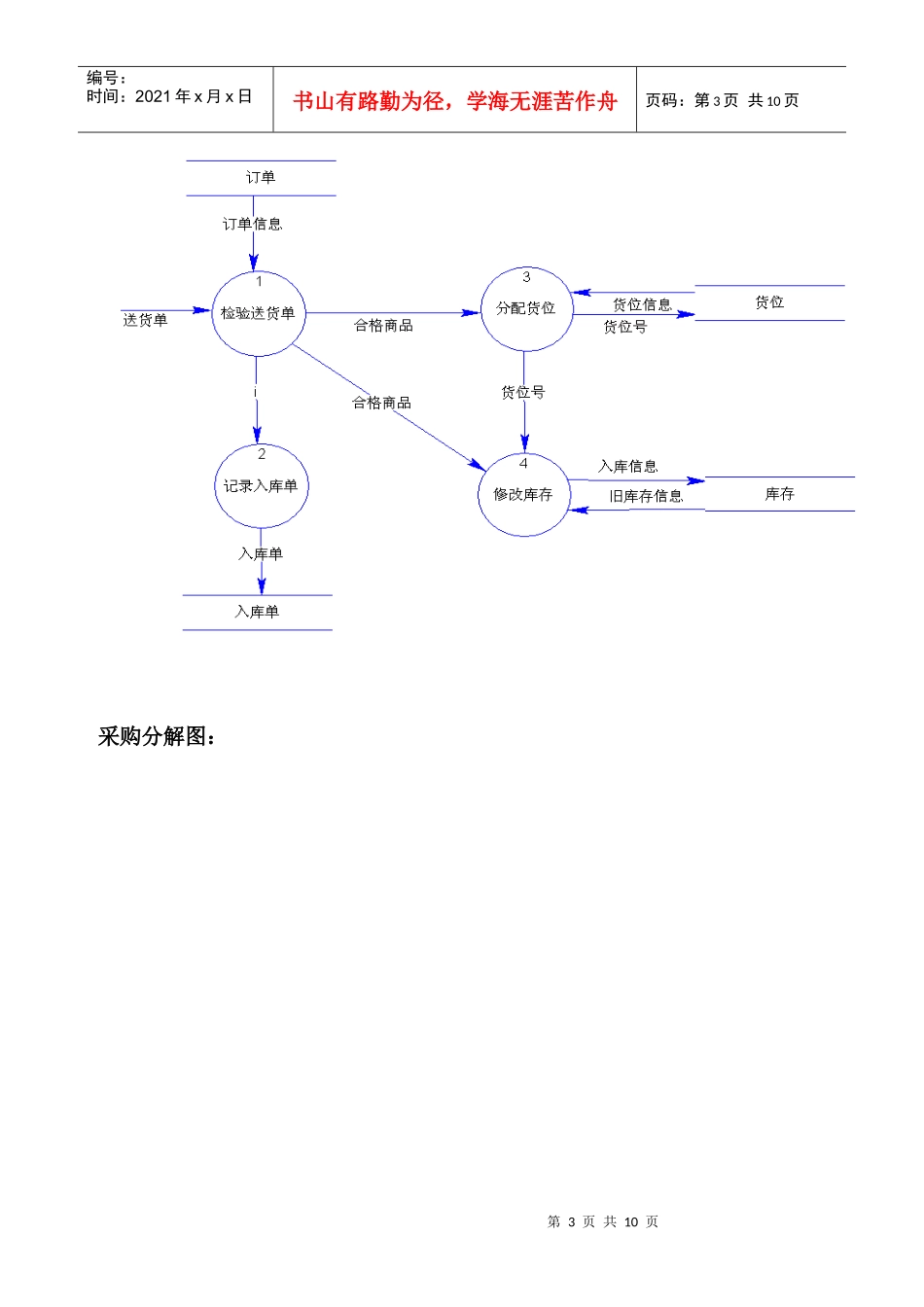

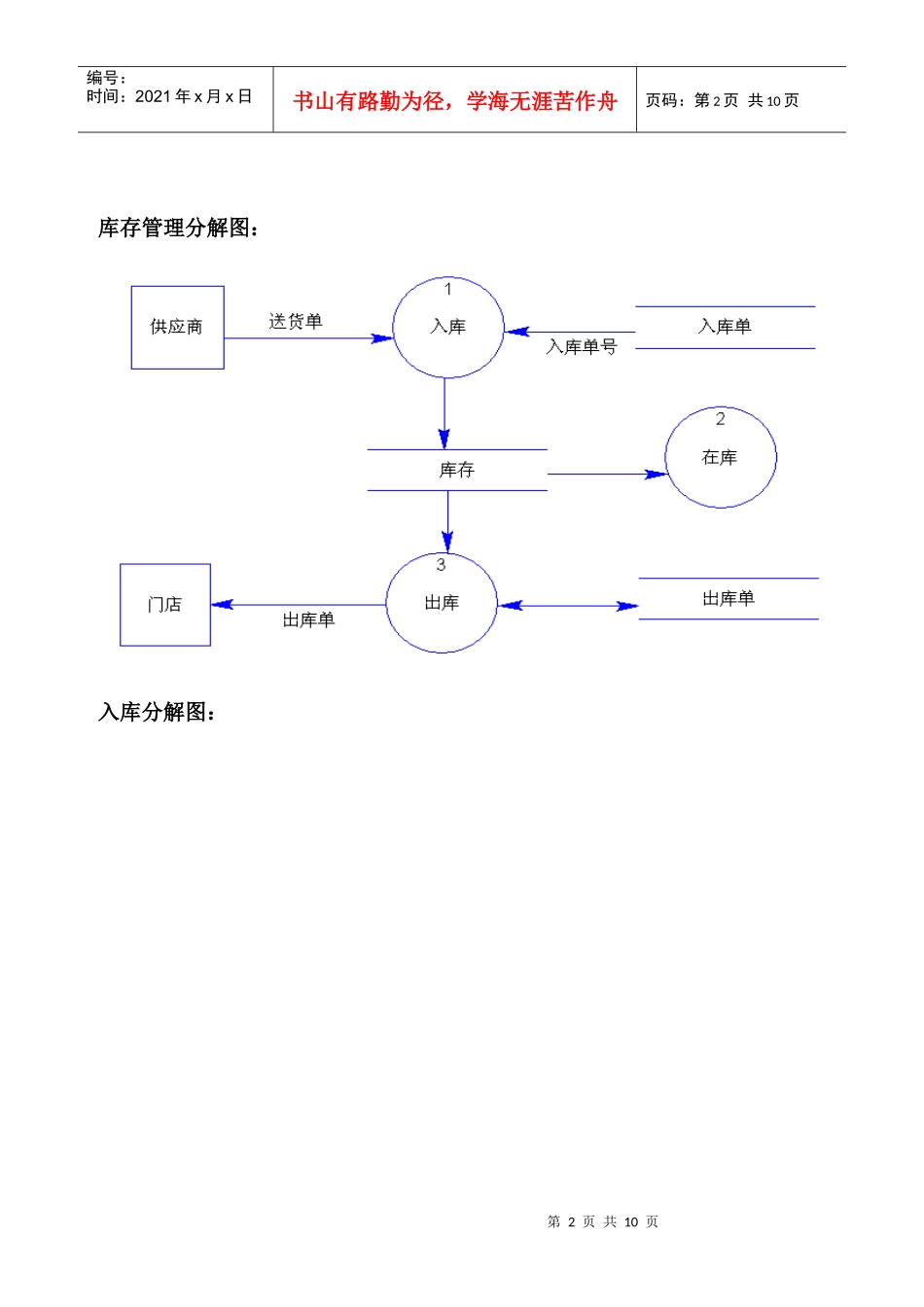

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页连锁店配送管理系统部分需求描述：•配送中心要负责所有门店的供货，因此配送中心需要有完善的库存管理和采购管理•根据缺货情况和销售情况，采购人员制定采购计划，与供应商协商之后签订采购订单•供应商根据采购订单送货，仓库人员根据送货单检查货品无误后，开出入库单，为货品分配货位，库存增加，采购人员可随时查询库存•采购人员根据入库单修改订单执行情况第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页库存管理分解图：入库分解图：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页采购分解图：第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页1.顶层图“库存管理”和“配送管理”间缺少一条“订货单”数据流；“配送管理”和“缺货单”之间的“缺货单”数据流多余；“在库表”与“库存管理”之间存在双向数据流；“财务管理”操作无数据输；“订单”数据存储与“供应商”实体之间不能直接有“订单”数据流；“在库表”和“库存”是同一个数据存储等。2.库存管理输入与输出同顶层图不对应，比如顶层途中，“库存管理”和“门店”之间有单向数据流，但在本图中变成双向；缺少流向“财务管理”的数据流输出等“在库”操作作用不明从“入库的功能分解”图中看出，“出库”操作与“在库表”数据存储间应为双向数据流等。3.入库功能和采购管理与上一层输入输出不对应。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页第9页共10页第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页第10页共10页第9页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共10页
