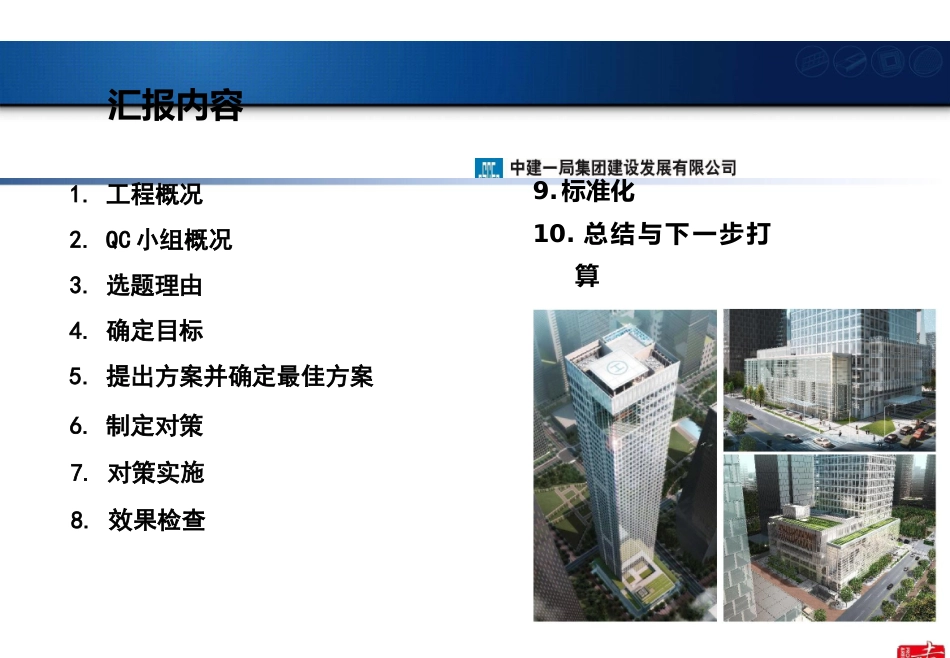

————北京市CBD核心区Z2b地块商业金融项目QC成果汇报汇报内容1.工程概况2.QC小组概况3.选题理由4.确定目标5.提出方案并确定最佳方案6.制定对策7.对策实施8.效果检查9.标准化10.总结与下一步打算一、工程概况1.工程概况北京市CBD核心区Z2b地块商业金融项目（简称北京三星项目）位于北京市朝阳区国贸桥东北角，东至金和街、南至景辉街、北至Z1a地块、西至Z2a地块。由57层的超高层商业办公主楼（建筑高度260m）、裙房（5层，结构高度为26.8m）以及6层+夹层地下室组成，项目占地面积8223m2，总建筑面积约167851m2,其中地上建筑面积约12000m2，地下建筑面积约为47851m2。该工程采用桩筏基础，主塔楼结构形式为核心筒+外框钢结构，裙房为钢筋混凝土结构，建成后将是韩国三星驻中国总部大楼。1.工程概况Z1b清华地块Z2b三星地块Z1a期货地块Z2a阳光地块Z-2a阳光地块10CM地下室外墙高21MZ-2b三星地块红线本工程位于CBD核心区，四周均是在建项目，场地狭小，在建项目之间限制性大，尤其是西侧地下室外墙，距红线只有10cm，且红线外侧即为Z-2a阳光保险在施地块，使得西侧地下室21m高外墙无法按照现有施工方法进行结构施工，故申请注册号，成立QC小组，解决现有难题。二、QC小组概况2.QC小组概况小组概况●平均年龄29岁，且均获得本科或本科以上学历●具有扎实的专业课理论知识和丰富的施工经验●小组涵盖设计人员、深化人员和现场施工人员，各施所长，协调一致●小组成员以往成功研发“一种预制格构梁及其制作方法”以及“一种预制格构梁楼层结构”，并成功获得相应发明专利三、选题理由3.选题理由建筑红线规划先行性现场实际施工布局地下室外墙边线距用地红线仅100mm地处CBD核心区，用地紧张结构和防水施工无可操作空间旁边紧邻Z-2a在施地块，无可利用场地相邻建筑物净施工空传统工艺距狭小外侧无间不足无法实施可用场地Z-1a红筑建Z-1b线建筑红线Z-2aZ-2b运用创新思维，走变通路子，研发出合理的施工体系来解决问题结合建筑工业化和绿色建造的施工理念课题确定PCF单侧支模体系的研发注：PCF即PrecastConcreteForm制图人：王晓龙制图日期：2015年4月四、确定目标4.确定目标确定目标设定目标值运用创新思维研发PCF(PrecastConcreteForm)单侧支模体系，解PC板吊装安全，固定可靠，可操作性强混凝土浇筑完成后PC板位移不大于3mm决操作空间不足的难题目理由1、标小组成员具有扎实的专可业课理论知识和丰富的行施工经验，项目领导对性新技术的应用于研发非分常支持，有利于目标的析实现理由2、小组成员学习相关资料，理由3、进行了大量计算和深化外部环境适合研发创设计，并跟公司专家顾新，建设单位、监理问进行咨询沟通，一致认为PC板方案安全可行单位非常支持小组活动，公司层面也协调多方资源支持人设计、深化、施工、专业厂家……机专业的PC板生产设备，生产场地……经验丰富的PC料板生产厂家、埋件供货厂家……法拥有多项PC技术研发专利、施工工法……业主、监理大环力支持，临边地块积极配合……目标可以实现！制图人：李帅制图日期：2015年4月五、提出方案并确定最佳方案5.提出方案并确定最佳方案■1、提出方案小组成员围绕课题召开会议，通过“头脑风暴法”，相互启发，集思广益，结合现有资源和现场实际情况，进行方案讨论。小组成员将意见分类整理、并归纳提炼，运用亲和图汇总如下：PCF单侧支模体系的研发PC板的加工PC板形式吊装固定防水施工内侧模板工厂预制叠合板槽钢+三角架预铺反粘大钢模板现场现浇肋型板槽钢+可调支撑吊装前施工散拼木模板光面板底面钢板焊接结构完成后组合木模板施工要求安全可靠经济性好操作性强制图人：张海瑞制图日期：2015年5月5.提出方案并确定最佳方案■1、提出方案根据以上亲和图分析，拟采用如下三种方案：方案一PC板预留桁架钢筋，形成叠合墙体系，在工厂预制，与外墙一同浇筑采用底面钢板焊接形式固定防水在结构完成后施工内侧使用大钢模板PCF单侧支模体系的研发方案二PC板光面处理，仅作为外墙模板，在工厂预制采用槽钢+可调斜撑形式固定防水预铺反粘内侧使用散拼木模与PC板对拉固定方案三PC板做成肋形板，参与结...
