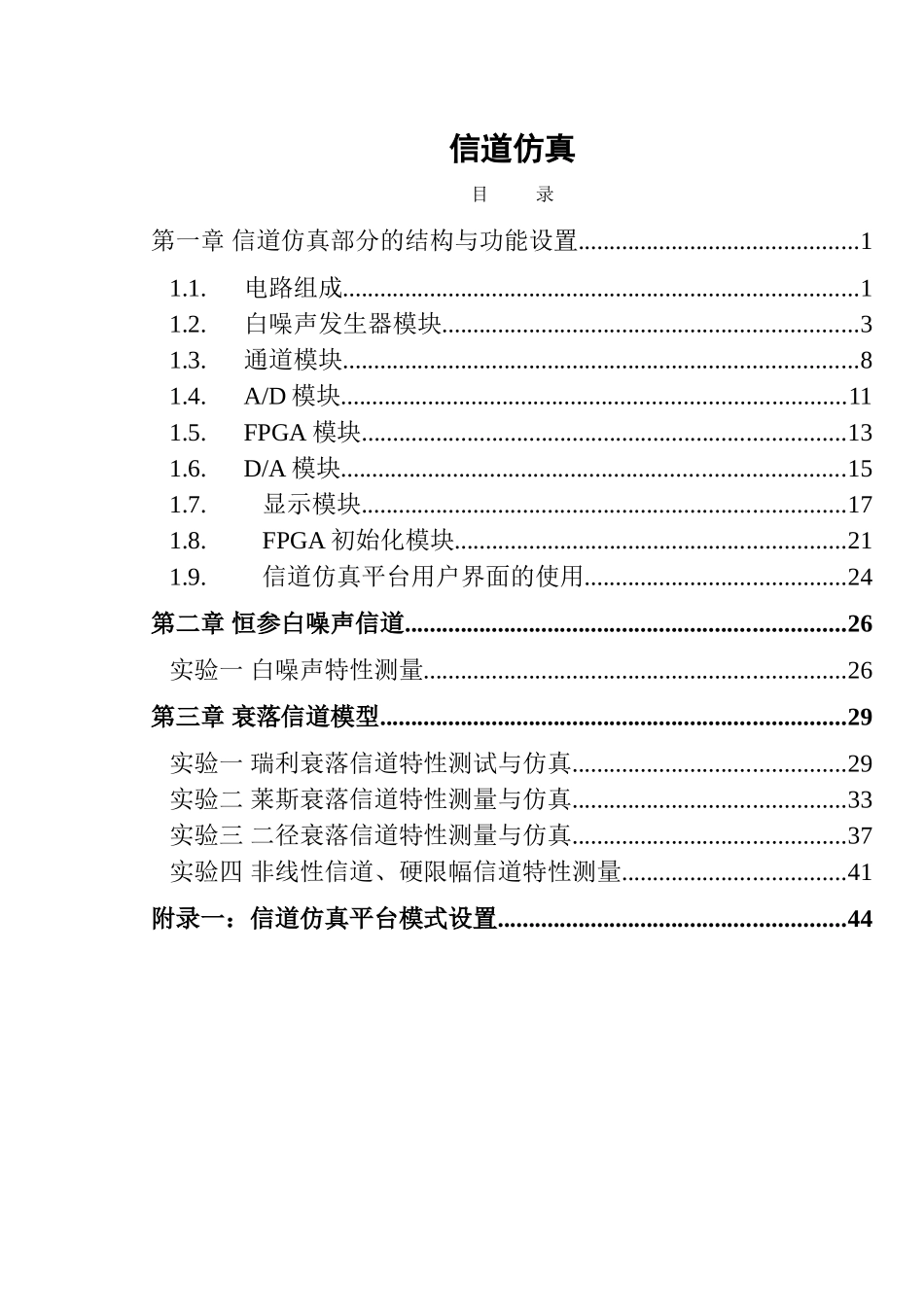

信道仿真目录第一章信道仿真部分的结构与功能设置.............................................11.1.电路组成...................................................................................11.2.白噪声发生器模块...................................................................31.3.通道模块...................................................................................81.4.A/D模块.................................................................................111.5.FPGA模块..............................................................................131.6.D/A模块.................................................................................151.7.显示模块..............................................................................171.8.FPGA初始化模块...............................................................211.9.信道仿真平台用户界面的使用..........................................24第二章恒参白噪声信道.......................................................................26实验一白噪声特性测量....................................................................26第三章衰落信道模型...........................................................................29实验一瑞利衰落信道特性测试与仿真............................................29实验二莱斯衰落信道特性测量与仿真............................................33实验三二径衰落信道特性测量与仿真............................................37实验四非线性信道、硬限幅信道特性测量....................................41附录一：信道仿真平台模式设置........................................................44第一章信道仿真部分的结构与功能设置1.1.电路组成在信道仿真平台中，主要提供了以下几项功能：1、高斯白噪声发生器：产生一窄带高斯白噪声。2、对常用信道的仿真（电路模拟）：如光纤信道、无线衰落信道、非线性信道及硬限幅信道等等。在电路组成上，主要包括以下几个主要部分：1、白噪声发生模块；2、通道模块；3、A/D模块；4、FPGA模块；5、D/A模块；6、显示控制模块；7、FPGA初始化模块。在平台上具有友好的人机接口界面，学生可以通过键盘和液晶显示器选择相应的工作模式和设置有关参数。信道仿真平台通过下面几个端口与外部进行连接：1.中频入-1（S001，左上方的中频连接器）：为中频信号第一路输入端。输入信号来自通原部分调制后的中频输出信号，输入信号电平正常为1.5Vp-p到2Vp-p。2.中频出-1（B002，左下方的中频连接器）：为第一路中频信号输出端。信道仿真平台对来自“中频入-1”的中频信号进行处理（加噪、多径、非线性等），最终由“中频出-1”输出，输出信号电平正常为1.5Vp-p到2Vp-p。3.中频入-2（B001，右上方的中频连接器）：为中频信号第二路输入端。输入信号来自通原部分调制后的中频输出信号，输入信号电平正常为1.5Vp-p到2Vp-p。4.中频出-2（S002，右下方的中频连接器）：为中频信号第二路输出端。信道仿真平台对来自“中频入-2”的中频信号进行处理（加噪），最终由“中频出-2”输出，输出信号电平正常为1.5Vp-p到2Vp-p。5.外部测试信号、地（J003）（位于通道模块下部）：为测试信号输入端，用于向信道仿真平台中送入各种测试信号。在信道仿真平台中，第一输入中频通道与第二输入中频通道的处理方式不完全相同，分别如图1-1、图1-2所示。图1-1第一输入中频通道的信号处理流程图1-2第二输入中频通道的信号处理流程对于第一输入中频通道，其中频可以通过下面几种信道类型：1、加噪信道；2、瑞利衰落信道；3、莱斯衰落信道；4、二径衰落信道；5、非线性信道；对于其中的类型1通过外部硬件仿真，其它类型信道通过FPGA进行仿真。对于第二个中频通道，其中频可以通过下面的信道类型：1、加噪信道；在信道仿真平台中，噪声的产生是通过FPGA产生的伪随机码，经外部处理获取...
