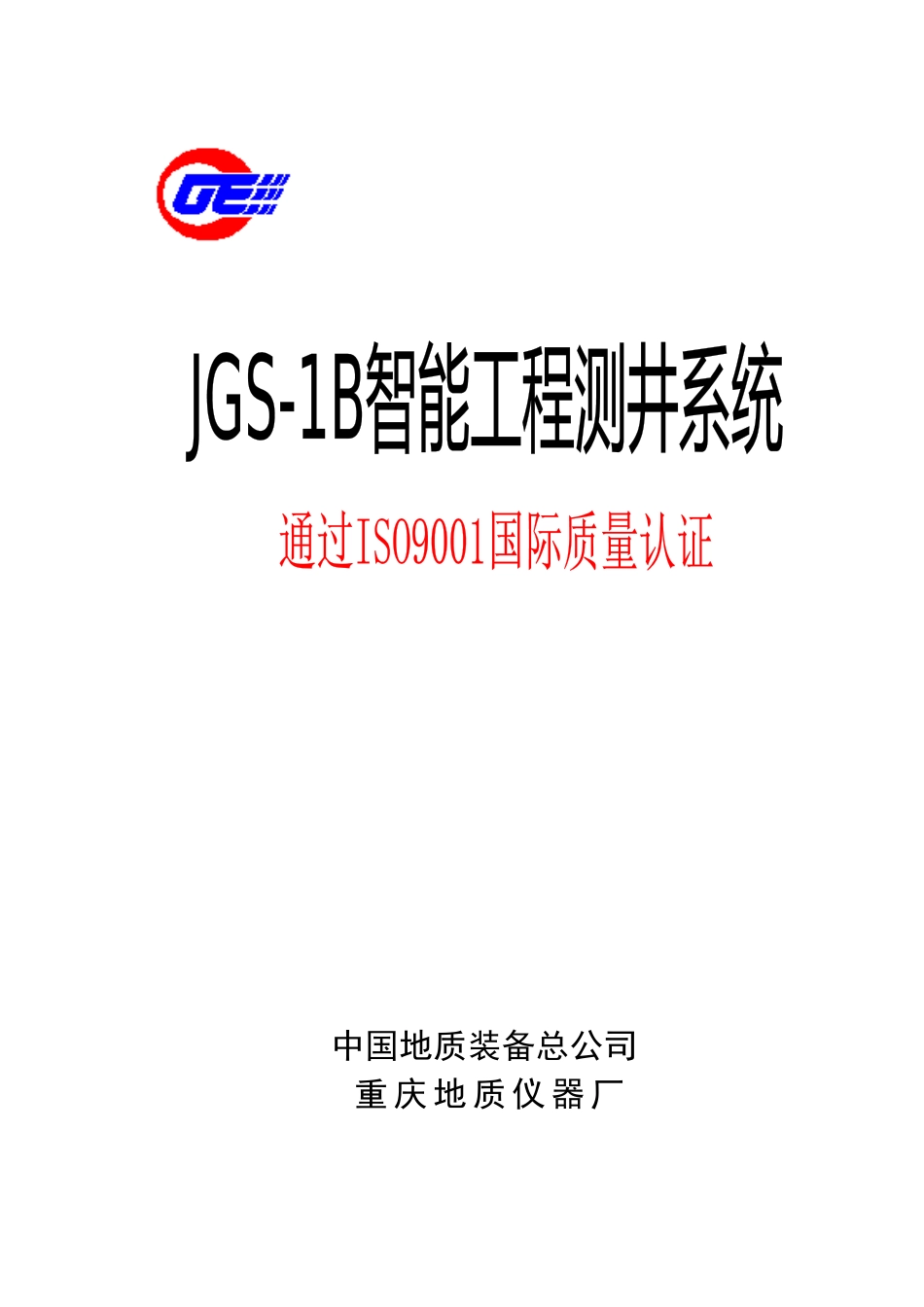

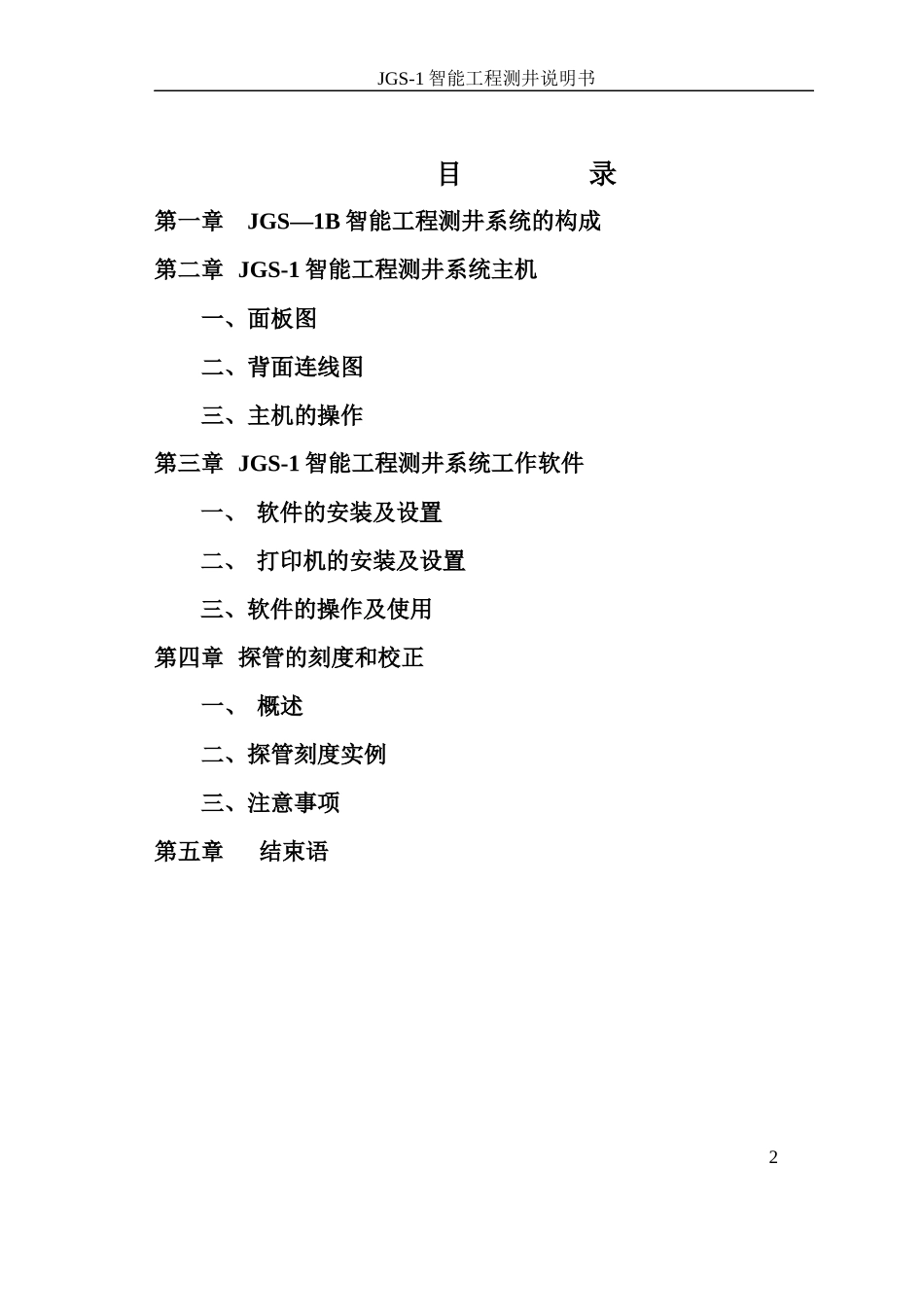

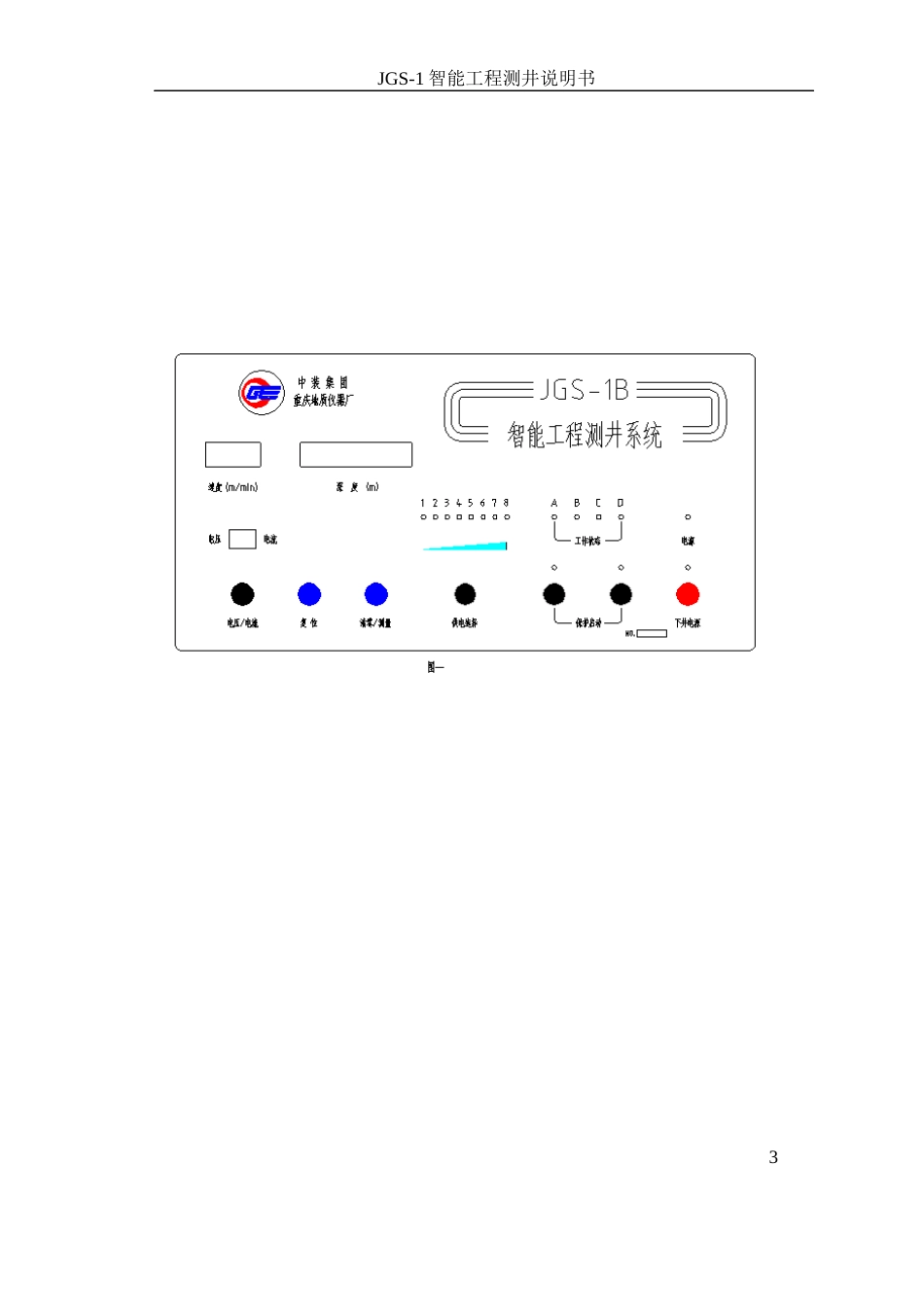

中国地质装备总公司重庆地质仪器厂JGS-1智能工程测井说明书目录第一章JGS—1B智能工程测井系统的构成第二章JGS-1智能工程测井系统主机一、面板图二、背面连线图三、主机的操作第三章JGS-1智能工程测井系统工作软件一、软件的安装及设置二、打印机的安装及设置三、软件的操作及使用第四章探管的刻度和校正一、概述二、探管刻度实例三、注意事项第五章结束语2JGS-1智能工程测井说明书3数据交换JGS-1智能工程测井说明书第一章JGS—1B智能工程测井系统的构成系统构成及连接图：深度及信号铠装电缆接大地井口电极图形输出由于用户的工作目标不同，在浅井(＜＝300米测井中，绞车可采用手摇轻便绞车，此时可以不用绞车控制器。井口电极导线只有在测电极系探管时才连接。220V～50HZ绞车控制器JGS-1主机绞车打印机EpsonLQ-1600KLQ-1600K+Ⅲ笔记本电脑探管井口滑轮4JGS-1智能工程测井说明书第二章JGS-1智能工程测井系统主机一、面板图(见附图一)二、背面连线图(见附图二)三、主机的操作（操作前，请先测量电源电压是否在规定范围内：AC220V±10%、50Hz±5%，以免烧坏仪器）1、主机电源打开后，显示器全部显示零，同时等待计算机发送测井参数给主机，主机接收到测井参数后，面板上的A灯亮；2、按下井电源，指示灯亮，表明井下探管得到工作电源。同时面板上的指针表向右偏转（指针表在中间位置时，表示电流为零），如果是选择的电极系探管（指针表对电极系探管的电流不指示），还需要选择供电电流；3、供电电流的大小和数字的对应关系为：123456782mA5mA10mA20mA50mA100mA200mA500mA4、供电电流的选择原则是：a、电位电阻率时，选小电流，如果曲线毛刺大，适当加大电流。b、梯度电阻率时，选大电流，如果曲线出现平顶，则减小电流。5、B灯在数据采集过程中要闪烁，否则，探管或主机有问题。6、C灯在井径探管开腿时亮，并保持到关腿。开腿未结束时，电压/电流表头有电流指示，要等待电流指针回零时，才能开始测井。7、D灯在井径探管关腿时亮。关腿是自动的，结束深度到达后，开始关腿。8、如果保护启动灯亮，则按一下相应按键，以解除保护，如果保护不能解除，则可能是电源板或探管电源部分有问题，应即时维修。9、自校/测量开关用来切换深度信号来源，自校在室内使用（只能向下测井），测量是由编码器送来，在实际测井中使用。10、在使用电极系探管或三侧向探管时，马龙头处的金属部分要用高压绝缘胶带包缠。第三章JGS-1智能工程测井系统工作软件5JGS-1智能工程测井说明书一、软件的安装及设置1、软件的安装：①将光盘放入光驱中，打开光驱，里面有两个文件夹，一个是jgs文件夹，另一个是Scale文件夹。把它们复制到D盘根目录下。②找到jgs文件夹并打开，选中所有文件，按鼠标右键，出现菜单，选择属性，将属性中的只读、存档前面的√去掉，按确定。对jgs文件夹下的Debug文件夹，JGS-1使用说明书文件夹，Release文件夹，res文件夹，测井数据文件夹作相同的处理，在D：\jgs\Release下，找到jgs.exe文件，发送到桌面产生快捷运行方式。③在D盘找到Scale文件夹，对文件属性作上述相同的处理，在D:\Scale下，找到Scale.exe文件，发送到桌面产生快捷运行方式。2、软件的设置：安装好的软件在第一次使用时，有可能出现找不到cgsl.doc错误，而且图头是乱的。出现这种情况时，点击参数设置中的测井参数设置及井孔参数设置，输入相应的参数值即可，然后点击开始测井图标，再点击停止测井图标。经过上面两个步骤后，软件就可以正常使用了。二、打印机的安装及设置1、打印机的安装：该软件支持的打印机为Epson系列中的1600K/1600K+(Ⅲ其它型号打印机暂不支持)，点击桌面的开始\设置\打印机，进入打印机设置，点击添加打印机来安装打印驱动程序。如果使用的是1600K+Ⅲ打印机，除安装1600K+Ⅲ驱动程序外，1600K的驱动程序也要安装。2、打印机的设置将1600K打印机设为默认打印机，选择打印机属性，点击纸张，点击自定义，将自定义大小的宽度设为4190，长度设为23110,按OK退出。如果使用的是1600K+Ⅲ打印机，则将其属性\纸张\自定义大小中的宽度设为3450，长度设为5580。三、软件的操作及使用1.启动系统工作软件...
