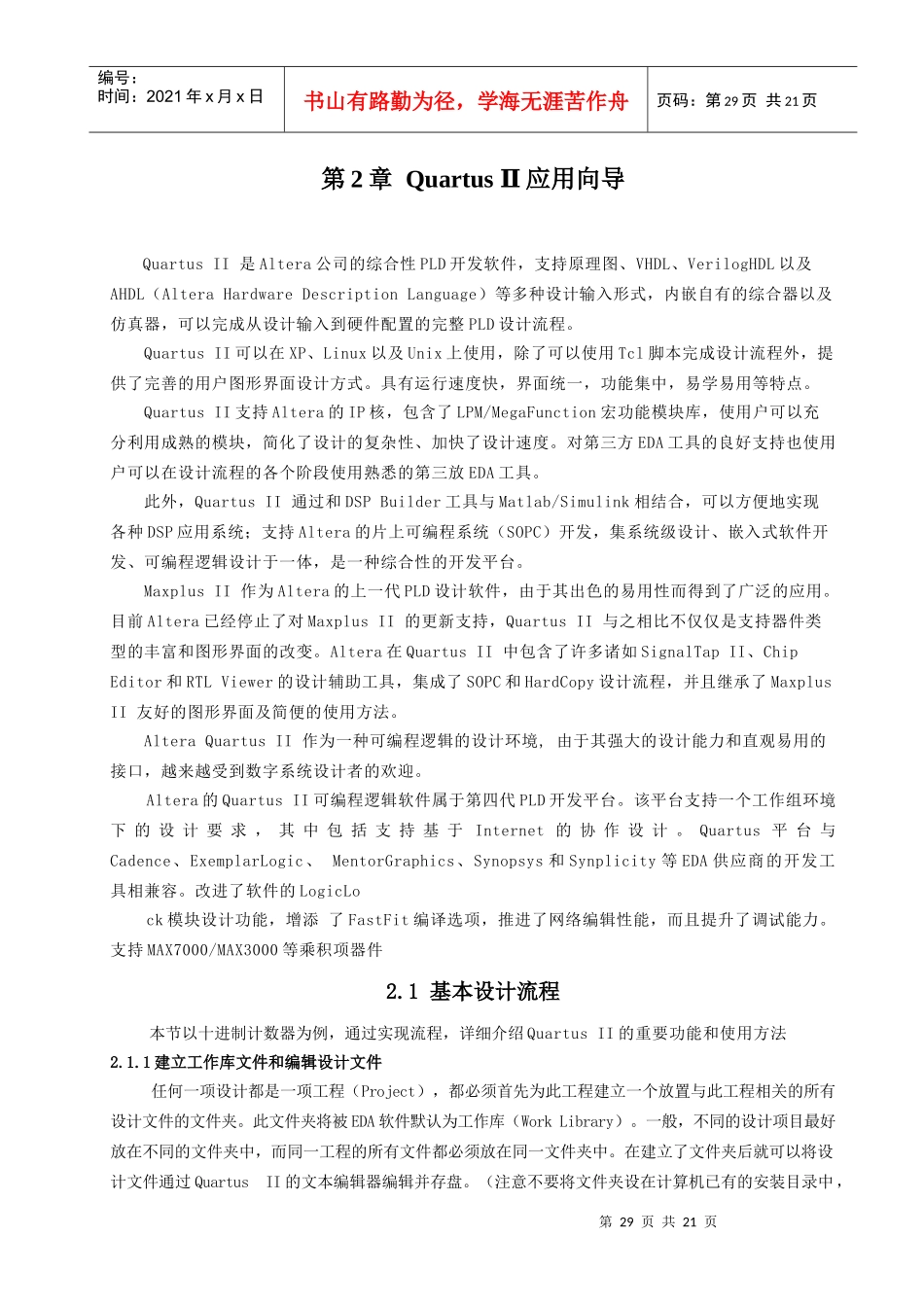

第29页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第29页共21页第2章QuartusⅡ应用向导QuartusII是Altera公司的综合性PLD开发软件，支持原理图、VHDL、VerilogHDL以及AHDL（AlteraHardwareDescriptionLanguage）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程。QuartusII可以在XP、Linux以及Unix上使用，除了可以使用Tcl脚本完成设计流程外，提供了完善的用户图形界面设计方式。具有运行速度快，界面统一，功能集中，易学易用等特点。QuartusII支持Altera的IP核，包含了LPM/MegaFunction宏功能模块库，使用户可以充分利用成熟的模块，简化了设计的复杂性、加快了设计速度。对第三方EDA工具的良好支持也使用户可以在设计流程的各个阶段使用熟悉的第三放EDA工具。此外，QuartusII通过和DSPBuilder工具与Matlab/Simulink相结合，可以方便地实现各种DSP应用系统；支持Altera的片上可编程系统（SOPC）开发，集系统级设计、嵌入式软件开发、可编程逻辑设计于一体，是一种综合性的开发平台。MaxplusII作为Altera的上一代PLD设计软件，由于其出色的易用性而得到了广泛的应用。目前Altera已经停止了对MaxplusII的更新支持，QuartusII与之相比不仅仅是支持器件类型的丰富和图形界面的改变。Altera在QuartusII中包含了许多诸如SignalTapII、ChipEditor和RTLViewer的设计辅助工具，集成了SOPC和HardCopy设计流程，并且继承了MaxplusII友好的图形界面及简便的使用方法。AlteraQuartusII作为一种可编程逻辑的设计环境,由于其强大的设计能力和直观易用的接口，越来越受到数字系统设计者的欢迎。Altera的QuartusII可编程逻辑软件属于第四代PLD开发平台。该平台支持一个工作组环境下的设计要求，其中包括支持基于Internet的协作设计。Quartus平台与Cadence、ExemplarLogic、MentorGraphics、Synopsys和Synplicity等EDA供应商的开发工具相兼容。改进了软件的LogicLock模块设计功能，增添了FastFit编译选项，推进了网络编辑性能，而且提升了调试能力。支持MAX7000/MAX3000等乘积项器件2.1基本设计流程本节以十进制计数器为例，通过实现流程，详细介绍QuartusII的重要功能和使用方法2.1.1建立工作库文件和编辑设计文件任何一项设计都是一项工程（Project），都必须首先为此工程建立一个放置与此工程相关的所有设计文件的文件夹。此文件夹将被EDA软件默认为工作库（WorkLibrary）。一般，不同的设计项目最好放在不同的文件夹中，而同一工程的所有文件都必须放在同一文件夹中。在建立了文件夹后就可以将设计文件通过QuartusII的文本编辑器编辑并存盘。（注意不要将文件夹设在计算机已有的安装目录中，第30页共21页第29页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第30页共21页更不要将工程文件直接放在安装目录中）（1）新建一个文件夹。这里假设本项设计的文件夹取名为jsq，在E盘中，路径为E:\jsq。注意，文件夹名不能用中文，也最好不要用数字。（2）输入源程序。打开计算机桌面上图表，选择菜单File→New，出现如图2.1.1所示见面，在New窗口DeviceDesignFiles中选择编译文件的语言类型，这里选择VHDLFile,选好后用鼠标左键单击OK按钮，出现源程序输入窗口如图2.1.2所示（以十进制为例）。图2.1.1选择编译文件的语言类型第31页共21页第30页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第31页共21页图2.1.2源程序输入窗口十进制计数器源程序如下：LIBRARYIEEE;USEIEEE.STD_LOGIC_1164.ALL;USEIEEE.STD_LOGIC_UNSIGNED.ALL;ENTITYCNT10ISPORT(CLK,RST,EN:INSTD_LOGIC;CQ:OUTSTD_LOGIC_VECTOR(3DOWNTO0);COUT:OUTSTD_LOGIC);ENDCNT10;ARCHITECTUREbehavOFCNT10ISBEGINPROCESS(CLK,RST,EN)VARIABLECQI:STD_LOGIC_VECTOR(3DOWNTO0);BEGINIFRST='1'THENCQI:=(OTHERS=>'0');--计数器异步复位ELSIFCLK'EVENTANDCLK='1'THEN--检测时钟上升沿IFEN='1'THEN--检测是否允许计数（同步使能）IFCQI<9THENCQI:=CQI+1;--允许计数,检测是否小于9ELSECQI:=(OTHERS=>'0');--大于9，计数值清...
