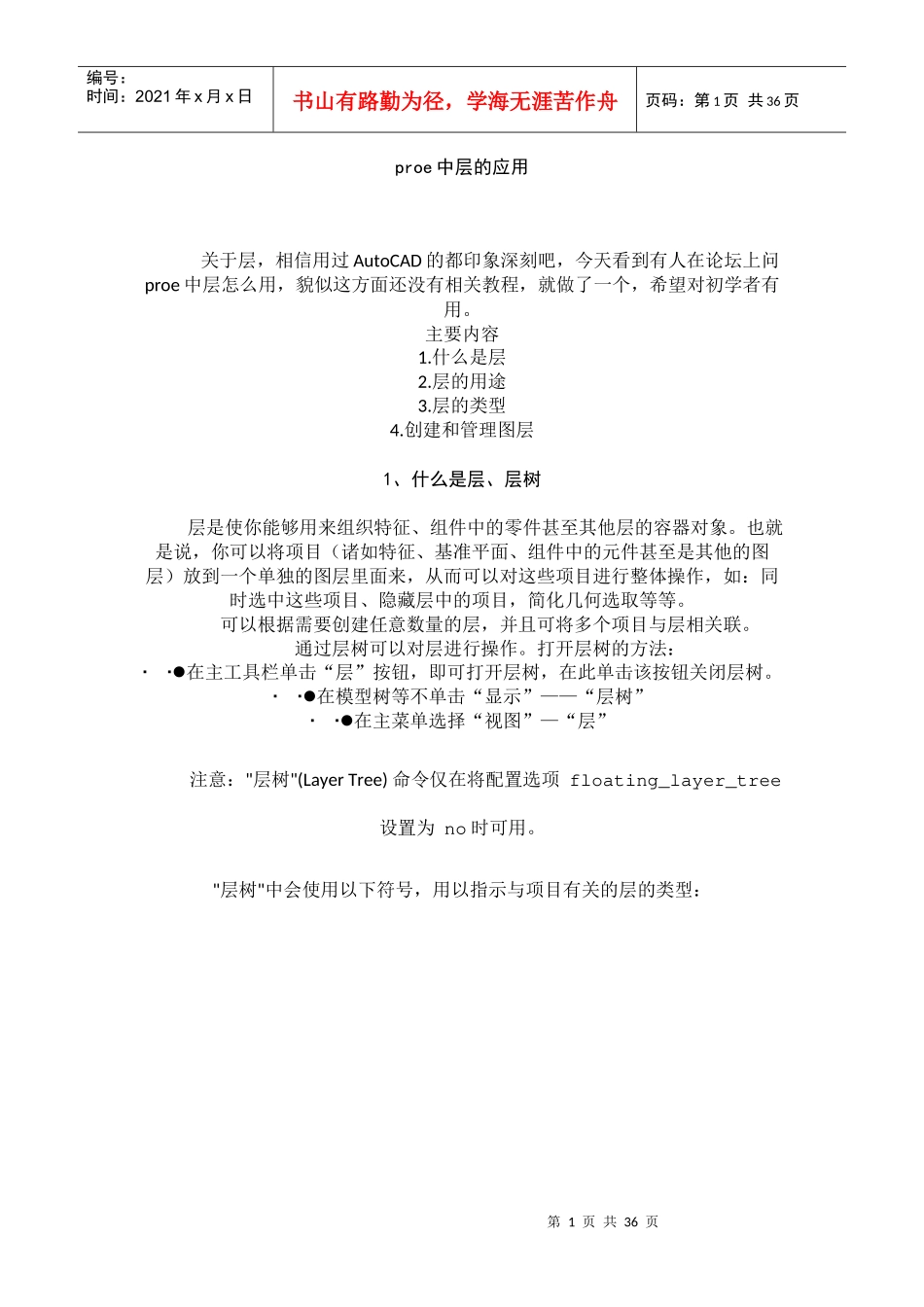

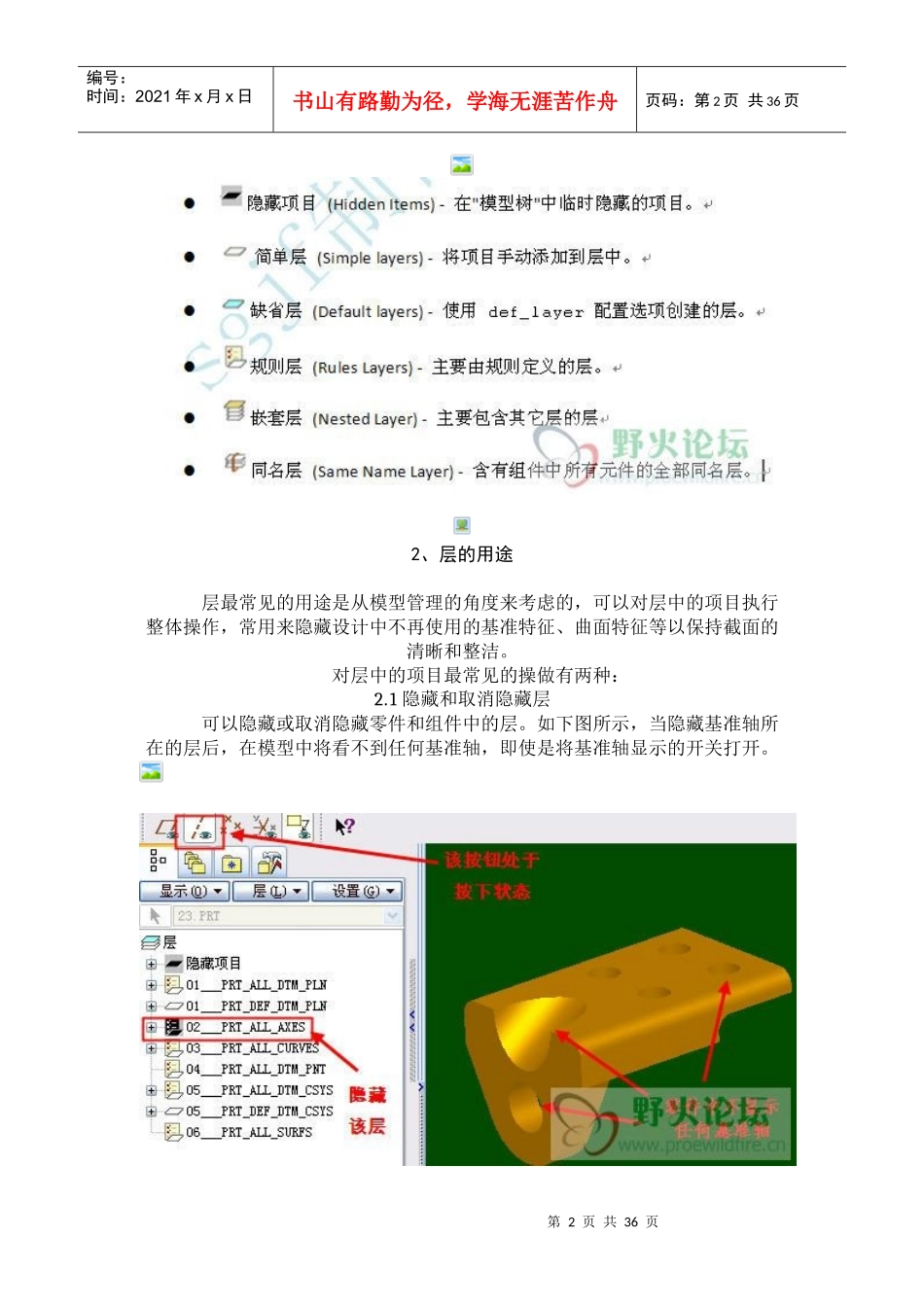

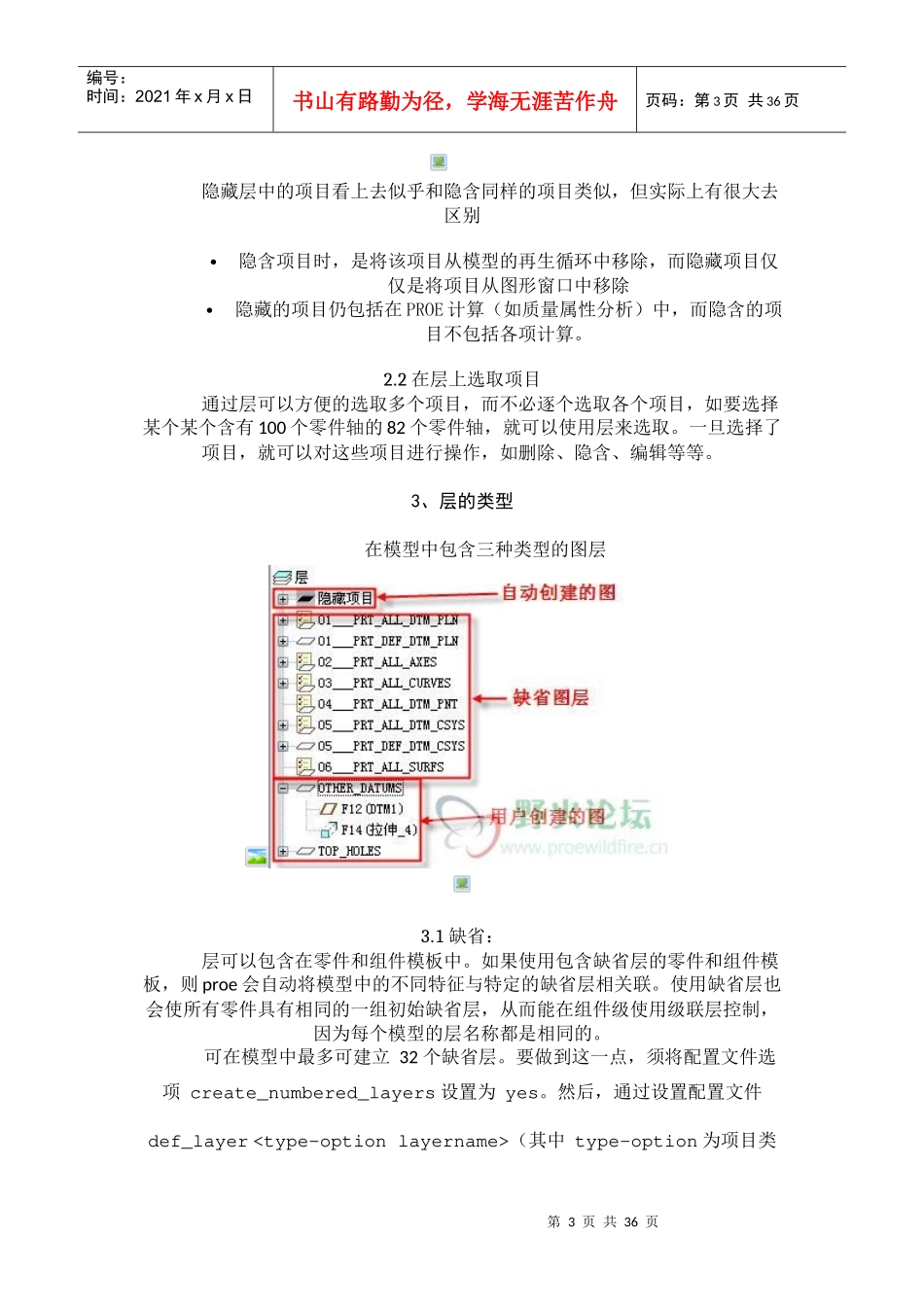

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页proe中层的应用关于层，相信用过AutoCAD的都印象深刻吧，今天看到有人在论坛上问proe中层怎么用，貌似这方面还没有相关教程，就做了一个，希望对初学者有用。主要内容1.什么是层2.层的用途3.层的类型4.创建和管理图层1、什么是层、层树层是使你能够用来组织特征、组件中的零件甚至其他层的容器对象。也就是说，你可以将项目（诸如特征、基准平面、组件中的元件甚至是其他的图层）放到一个单独的图层里面来，从而可以对这些项目进行整体操作，如：同时选中这些项目、隐藏层中的项目，简化几何选取等等。可以根据需要创建任意数量的层，并且可将多个项目与层相关联。通过层树可以对层进行操作。打开层树的方法：在主工具栏单击“层”按钮，即可打开层树，在此单击该按钮关闭层树。在模型树等不单击“显示”——“层树”在主菜单选择“视图”—“层”注意："层树"(LayerTree)命令仅在将配置选项floating_layer_tree设置为no时可用。"层树"中会使用以下符号，用以指示与项目有关的层的类型：第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页2、层的用途层最常见的用途是从模型管理的角度来考虑的，可以对层中的项目执行整体操作，常用来隐藏设计中不再使用的基准特征、曲面特征等以保持截面的清晰和整洁。对层中的项目最常见的操做有两种：2.1隐藏和取消隐藏层可以隐藏或取消隐藏零件和组件中的层。如下图所示，当隐藏基准轴所在的层后，在模型中将看不到任何基准轴，即使是将基准轴显示的开关打开。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页隐藏层中的项目看上去似乎和隐含同样的项目类似，但实际上有很大去区别隐含项目时，是将该项目从模型的再生循环中移除，而隐藏项目仅仅是将项目从图形窗口中移除隐藏的项目仍包括在PROE计算（如质量属性分析）中，而隐含的项目不包括各项计算。2.2在层上选取项目通过层可以方便的选取多个项目，而不必逐个选取各个项目，如要选择某个某个含有100个零件轴的82个零件轴，就可以使用层来选取。一旦选择了项目，就可以对这些项目进行操作，如删除、隐含、编辑等等。3、层的类型在模型中包含三种类型的图层3.1缺省：层可以包含在零件和组件模板中。如果使用包含缺省层的零件和组件模板，则proe会自动将模型中的不同特征与特定的缺省层相关联。使用缺省层也会使所有零件具有相同的一组初始缺省层，从而能在组件级使用级联层控制，因为每个模型的层名称都是相同的。可在模型中最多可建立32个缺省层。要做到这一点，须将配置文件选项create_numbered_layers设置为yes。然后，通过设置配置文件def_layer（其中type-option为项目类第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页型，layername为分配给层的名称），可在创建项目时自动将这些项目添加到层。proe的层树中常用的缺省图层有：【01___PRT_ALL_DTM_PLN】：该层放置零件上所有基准平面；【01___PRT_DEF_DTM_PLN】：该层放置零件上所有系统定义的缺省基准平面；【02___PRT_ALL_AXES】：该层放置零件上所有基准轴；【03___PRT_ALL_CURVES】：该层放置零件上所有基准曲线；【04___PRT_ALL_DTM_PNT】：该层放置零件上所有基准点；【05___PRT_ALL_DTM_CSYS】：该层放置零件上所有坐标系；【05___PRT_DEF_DTM_CSYS】：该层放置零件上所有系统定义的缺省坐标系；【06___PRT_ALL_SURFS】：该层放置零件上所有曲面特征；还有很多，可参见帮助文件。单击图层前的“+”号，可以展开图层中放置的内容。3.2自动在模型树中隐藏项目时，隐藏的项目会自动添加到“隐藏项目”图层中。3.3用户创建用户可以在模型中创建自己的层，并且可以在层中手动添加项目。4、创建和管理图层在【层树】窗口中任一图层上单击鼠标右键，该菜单提供了图层中的常用操作。右键快捷菜单各项含义：【隐藏】：隐藏选...
