TSW-077 配电室失电应急预案VIP免费

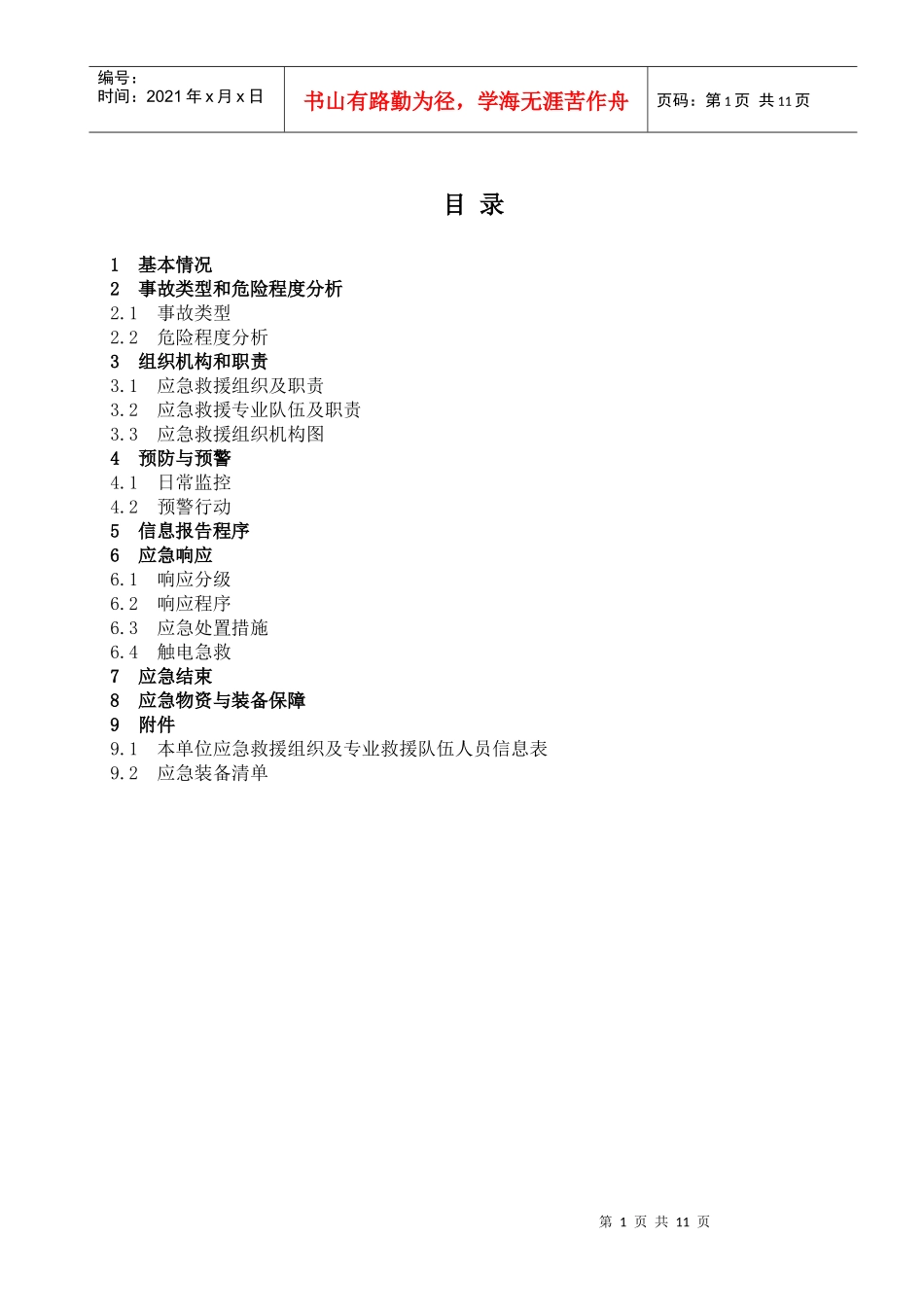

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录1基本情况2事故类型和危险程度分析2.1事故类型2.2危险程度分析3组织机构和职责3.1应急救援组织及职责3.2应急救援专业队伍及职责3.3应急救援组织机构图4预防与预警4.1日常监控4.2预警行动5信息报告程序6应急响应6.1响应分级6.2响应程序6.3应急处置措施6.4触电急救7应急结束8应急物资与装备保障9附件9.1本单位应急救援组织及专业救援队伍人员信息表9.2应急装备清单第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页配电室失电应急预案1基本情况1.1400V配电室简介a）南厂400V配电室简介：双电源互为备用运行方式（见图1）：1#MCC1#变355供I段负荷、2#变356供II段负荷、母联4110处于热备用；2#MCC1#变353供I段负荷、2#变354供II段负荷、母联4210处于热备用；3#MCC1#变3511供I段负荷、2#变3512供II段负荷、母联4310处于热备用；3#MCC3#变3513供III段负荷、4#变3514供IV段负荷、母联4320处于热备用；4#MCC1#变333供I段负荷、2#变343供II段负荷、母联4410处于热备用；4#MCC3#变334供III段负荷、4#变344供IV段负荷、母联4420处于热备用；4#MCC5#变337供V段负荷、6#变347供VI段负荷、母联4430处于热备用;5#MCC1#变1502供I段负荷、2#变1602供II段负荷、母联4510处于热备用；b）北厂400V配电室简介：1)双电源互为备用运行方式（见图1）：VCM总降配电室1#变1708供I段负荷，VCM总降配电室2#变1808供II段负荷，母联4630处于热备用；VCM变配站配电室1#变1709供I段负荷，VCM变配站配电室2#变1809供II段负荷，母联4610处于热备用；VCM罐区配电室1#变1204供I段负荷，VCM罐区配电室2#变1304供II段负荷，母联5910处于热备用；水厂变配站1#变5701供I段负荷，水厂变配站2#变5702供II段负荷，母联5710处于热备用；2)单电源带备用段运行方式（见图2）：400V低压厂用Ⅰ段工作进线5101开关供I段负荷，母联5110处于热备用；400V低压厂用II段工作进线5201开关供II段负荷，母联5210处于热备用；400V低压厂用III段工作进线5301开关供III段负荷，母联5310处于热备用；脱盐水I段5501、II段5502；输煤I段5801、II段5802；3)单母线运行方式（见图3）：北厂除上述两种运行方式外400V其他变配电所为单母线运行方式如：电除尘I段5601、II段5602、III段5603、码头1104；1.2400V供电原理图：图1：双电源互为备用运行方式母联I段负荷开关II段负荷开关I段母线II段母线工作电源负荷开关第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图2：单电源带备用段运行方式图3：单母线运行方式2事故类型和危险程度分析2.1事故类型公司发生配电室400V母线单段失电事件主要原因包括：市电失电、开关误动故障、开关速断启动故障、开关短路故障、负荷侧母线短路故障、人为误操作等故障。2.2危险程度分析根据配电室失电事件的性质及事件发生后对系统运行影响的严重性，将配电室失电事件分为一般事件（I级）、较大事件（II级）和重大事件（III级）。2.2.1一般事件配电室400V母线单段失电，但对系统不造成影响，且不会造成单元装置停车；2.2.2较大事件配电室400V母线单段失电并影响系统安全运行，且造成单元装置停车；2.2.3重大事件配电室400V母线单段失电，影响电气系统的运行或造成公司大部分装置停车或降负荷；3组织机构及职责3.1应急救援组织及职责应急救援组织组成成员职责应急救援现场指挥部工务处处长/工务处电气工程师1、组织制定、完善工务处事故应急预案，决定预案的启动与终止；2、指挥、协调现场各应急救援队伍开展救I段母线母联联络刀备用母线备用电源I段负荷开关II段负荷开关I段母线II段母线第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页援行动，调配和使用应急资源等；3、组织部门应急预案的演练；4、事故得到有效控制后协助公司对事故的调查与处理，恢复生产现场指挥部负责人工务处处长（节假日公司总值班）1、指挥应急救援队伍开展应急救援工作；2、决定事故响应级别是否升级并...
