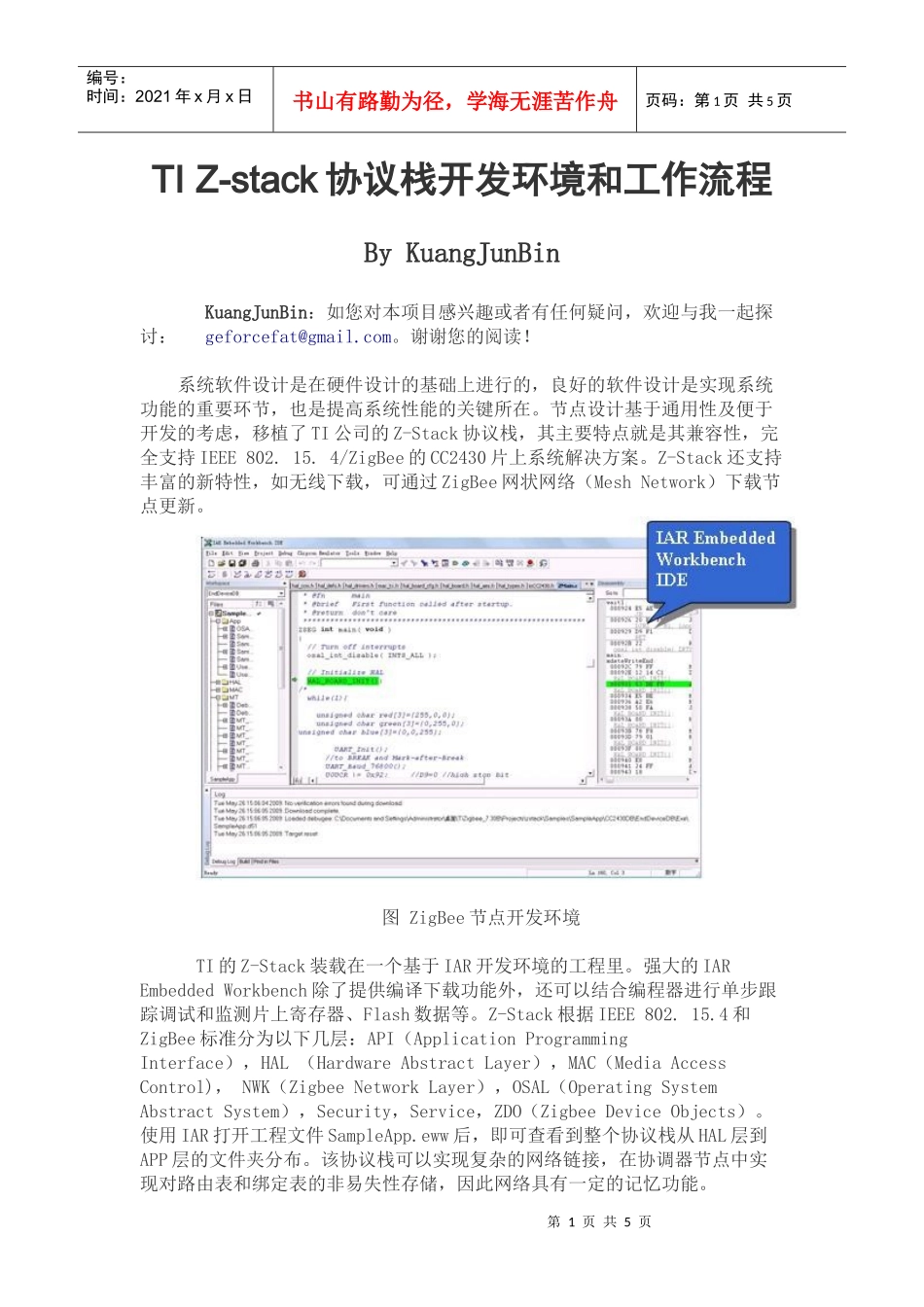

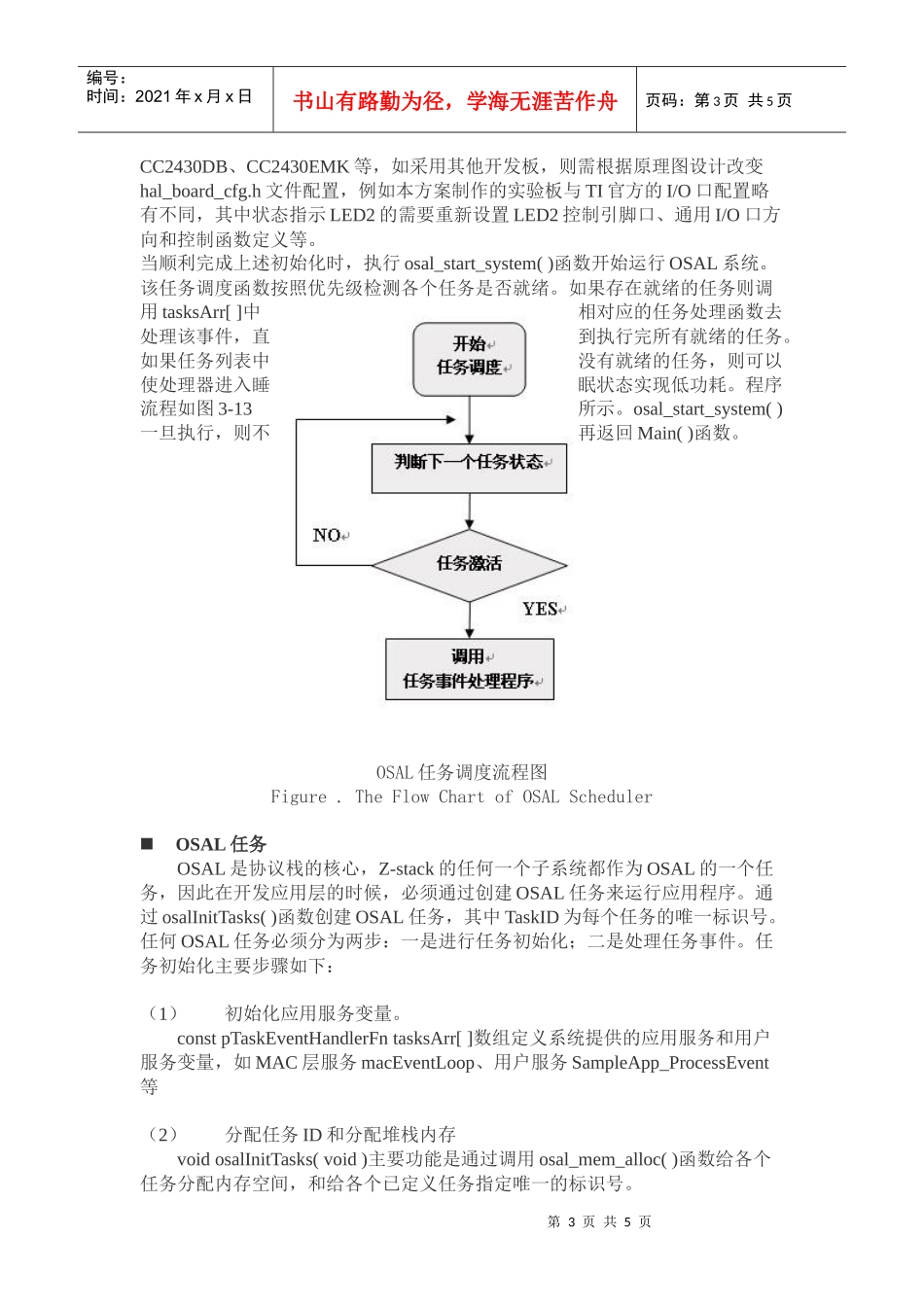

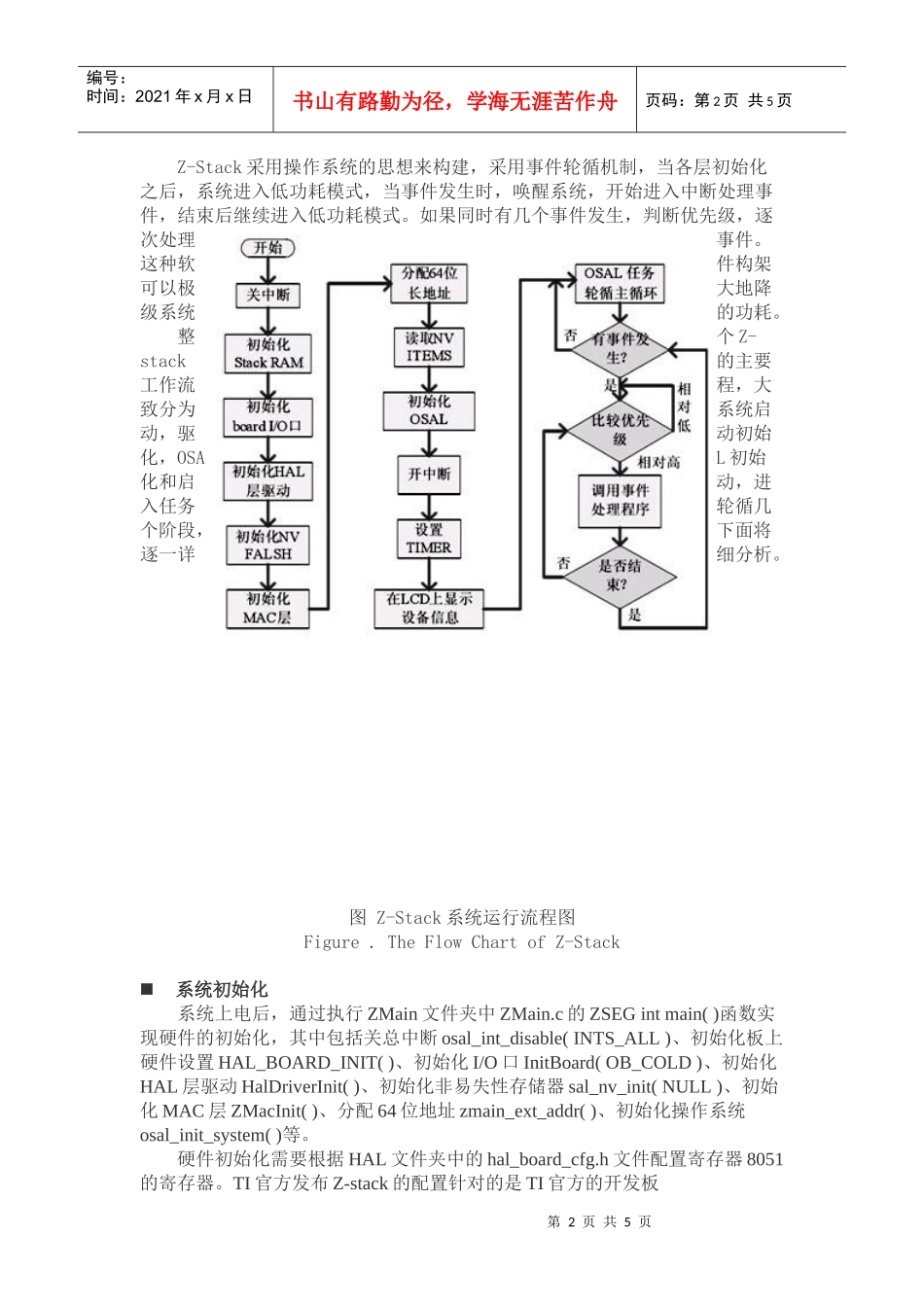

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页TIZ-stack协议栈开发环境和工作流程ByKuangJunBinKuangJunBin：如您对本项目感兴趣或者有任何疑问，欢迎与我一起探讨：geforcefat@gmail.com。谢谢您的阅读！系统软件设计是在硬件设计的基础上进行的，良好的软件设计是实现系统功能的重要环节，也是提高系统性能的关键所在。节点设计基于通用性及便于开发的考虑，移植了TI公司的Z-Stack协议栈，其主要特点就是其兼容性，完全支持IEEE802.15.4/ZigBee的CC2430片上系统解决方案。Z-Stack还支持丰富的新特性，如无线下载，可通过ZigBee网状网络（MeshNetwork）下载节点更新。图ZigBee节点开发环境TI的Z-Stack装载在一个基于IAR开发环境的工程里。强大的IAREmbeddedWorkbench除了提供编译下载功能外，还可以结合编程器进行单步跟踪调试和监测片上寄存器、Flash数据等。Z-Stack根据IEEE802.15.4和ZigBee标准分为以下几层：API（ApplicationProgrammingInterface），HAL（HardwareAbstractLayer），MAC（MediaAccessControl)，NWK（ZigbeeNetworkLayer），OSAL（OperatingSystemAbstractSystem），Security，Service，ZDO（ZigbeeDeviceObjects）。使用IAR打开工程文件SampleApp.eww后，即可查看到整个协议栈从HAL层到APP层的文件夹分布。该协议栈可以实现复杂的网络链接，在协调器节点中实现对路由表和绑定表的非易失性存储，因此网络具有一定的记忆功能。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页Z-Stack采用操作系统的思想来构建，采用事件轮循机制，当各层初始化之后，系统进入低功耗模式，当事件发生时，唤醒系统，开始进入中断处理事件，结束后继续进入低功耗模式。如果同时有几个事件发生，判断优先级，逐次处理事件。这种软件构架可以极大地降级系统的功耗。整个Z-stack的主要工作流程，大致分为系统启动，驱动初始化，OSAL初始化和启动，进入任务轮循几个阶段，下面将逐一详细分析。图Z-Stack系统运行流程图Figure.TheFlowChartofZ-Stack系统初始化系统上电后，通过执行ZMain文件夹中ZMain.c的ZSEGintmain()函数实现硬件的初始化，其中包括关总中断osal_int_disable(INTS_ALL)、初始化板上硬件设置HAL_BOARD_INIT()、初始化I/O口InitBoard(OB_COLD)、初始化HAL层驱动HalDriverInit()、初始化非易失性存储器sal_nv_init(NULL)、初始化MAC层ZMacInit()、分配64位地址zmain_ext_addr()、初始化操作系统osal_init_system()等。硬件初始化需要根据HAL文件夹中的hal_board_cfg.h文件配置寄存器8051的寄存器。TI官方发布Z-stack的配置针对的是TI官方的开发板第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页CC2430DB、CC2430EMK等，如采用其他开发板，则需根据原理图设计改变hal_board_cfg.h文件配置，例如本方案制作的实验板与TI官方的I/O口配置略有不同，其中状态指示LED2的需要重新设置LED2控制引脚口、通用I/O口方向和控制函数定义等。当顺利完成上述初始化时，执行osal_start_system()函数开始运行OSAL系统。该任务调度函数按照优先级检测各个任务是否就绪。如果存在就绪的任务则调用tasksArr[]中相对应的任务处理函数去处理该事件，直到执行完所有就绪的任务。如果任务列表中没有就绪的任务，则可以使处理器进入睡眠状态实现低功耗。程序流程如图3-13所示。osal_start_system()一旦执行，则不再返回Main()函数。OSAL任务调度流程图Figure.TheFlowChartofOSALSchedulerOSAL任务OSAL是协议栈的核心，Z-stack的任何一个子系统都作为OSAL的一个任务，因此在开发应用层的时候，必须通过创建OSAL任务来运行应用程序。通过osalInitTasks()函数创建OSAL任务，其中TaskID为每个任务的唯一标识号。任何OSAL任务必须分为两步：一是进行任务初始化；二是处理任务事件。任务初始化主要步骤如下：（1）初始化应用服务变量。constpTaskEventHandlerFntasksArr[]数组定义系统提供的应用服务和用户服务变量，如MAC层服务macEventLoop、用户服务SampleApp_...
