HY001型汽车行驶记录仪使用说明书VIP免费

HY001型汽车行驶记录仪使用说明书_第1页
1/13

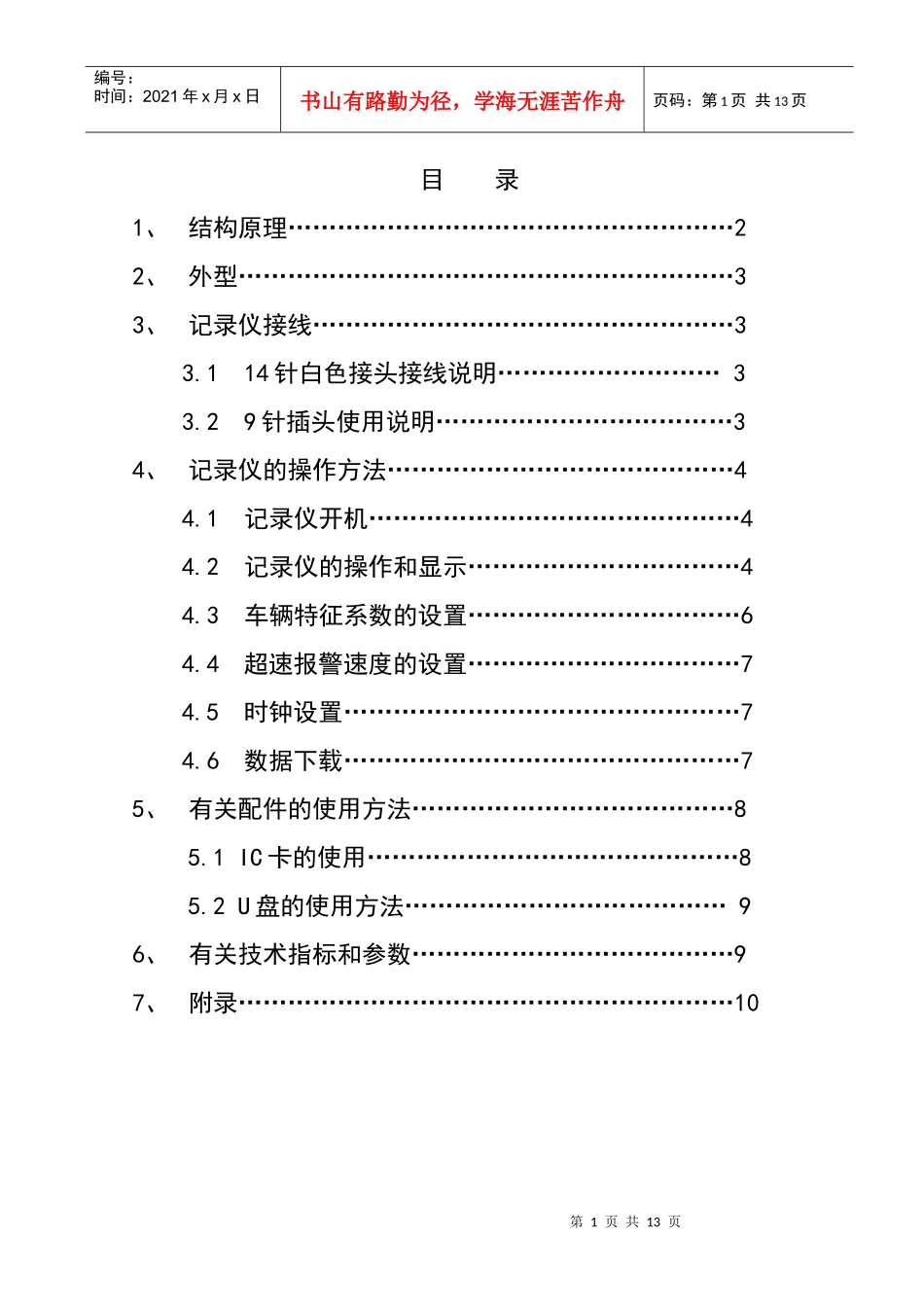

HY001型汽车行驶记录仪使用说明书_第2页
2/13

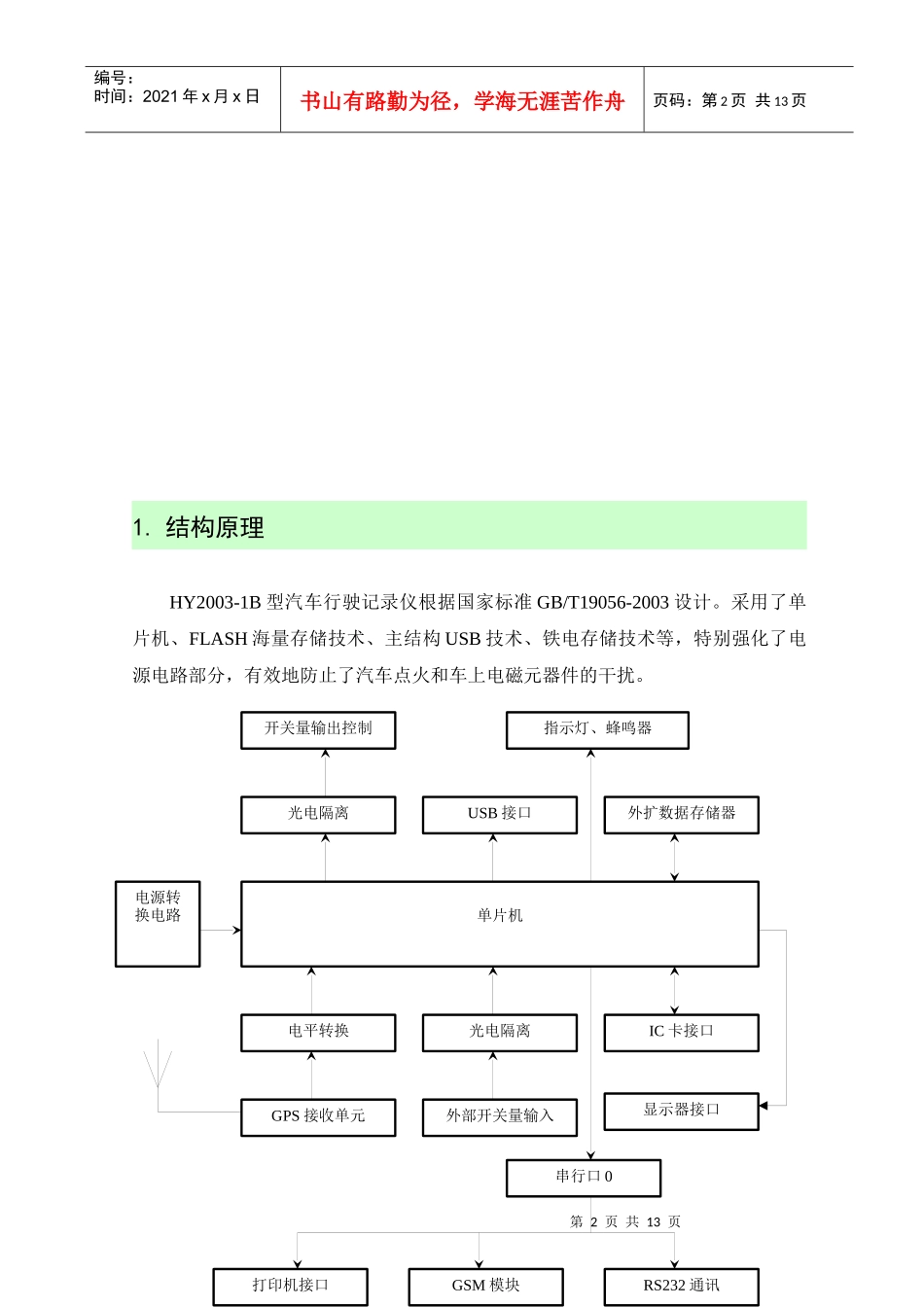

HY001型汽车行驶记录仪使用说明书_第3页
3/13
执行标准:GB/T19056-2003技术说明书汽车行驶记录仪VehicleTravelingDataRecorder苏州宏原机电制造有限公司YUANHY2003-1B-P第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页目录1、结构原理………………………………………………22、外型……………………………………………………33、记录仪接线……………………………………………33.114针白色接头接线说明………………………33.29针插头使用说明………………………………34、记录仪的操作方法……………………………………44.1记录仪开机………………………………………44.2记录仪的操作和显示……………………………44.3车辆特征系数的设置……………………………64.4超速报警速度的设置……………………………74.5时钟设置…………………………………………74.6数据下载…………………………………………75、有关配件的使用方法…………………………………85.1IC卡的使用………………………………………85.2U盘的使用方法…………………………………96、有关技术指标和参数…………………………………97、附录……………………………………………………10第2页共13页第1页共13页单片机外部开关量输入光电隔离光电隔离开关量输出控制打印机接口GPS接收单元电平转换外扩数据存储器IC卡接口电源转换电路指示灯、蜂鸣器串行口0GSM模块RS232通讯USB接口显示器接口编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页1.结构原理HY2003-1B型汽车行驶记录仪根据国家标准GB/T19056-2003设计。采用了单片机、FLASH海量存储技术、主结构USB技术、铁电存储技术等,特别强化了电源电路部分,有效地防止了汽车点火和车上电磁元器件的干扰。第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页HY2003-1B型汽车行驶记录仪的结构原理如上图所示。2.外形HY2003-1B-P外形尺寸(长宽高):190mm×100mm×55.7mm3.记录仪接线记录仪后面板上有两个插头,一个为14针白色插头,主要连接电源、信号线;另一个为9针D形头,主要用于串行数据通讯和打印机的数据传输。3.1.14针白色插头接线说明接线对照表:后雾灯倒车里程输入雨刷低速雨刷高速常电源电源地制动左转向右转向前雾灯大灯远光开门注:所匹配的插座为42000-A55573.2.9针插头说明:该插座为标准3线RS232接座(公),用于串行数据传输和打印机地数据。第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页4.记录仪的操作方法4.1.记录仪开机只要记录仪的电源线和地线间有9V以上电压,记录仪就自动开机,没有开关。记录仪适应的电源电压范围是9~36V。开机后显示:汽车行驶记录仪4.2.记录仪的操作和显示正常状态下,记录仪显示当前的实时时钟和当前速度,如下图所示:04/08/3116:04:2868km./h记录仪上有4个按键,分别为“菜单”、“向上”、“向下”和“打印”。“菜单”键主要用于显示屏的翻页。“向上”、“向下”键用于显示超过一屏的信息。“打印”键用于打印。按下“菜单键”,屏幕将显示停车前15分钟的平均速度,按“向上”、“向下”可以滚动浏览数据。15分钟平均速度:17:5022km/h再按下“菜单键”,屏幕将显示最近2个日历天的疲劳驾驶记录:疲劳驾驶记录:113:00-16:40按“向上”、“向下”可以滚动浏览疲劳驾驶记录数据。若没有疲劳驾驶,将显示:疲劳驾驶记录:没有疲劳驾驶记录!再按下“菜单”键,将显示当前的驾驶员代码:驾驶员代码:0000001第5页共13页第4页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共13页再按下“菜单”键,将显示当前的驾驶证号码:驾驶证号码:220104197404023328再按下“菜单”键,将显示当前的超速报警速度:超速报警速度:110km/h再按下“菜单”键,将显示当前的车辆特征系数:车辆特征系数:624再按下“菜单”键,将显示当前的累计里程和分段里程和分段系数:里程:12.2km12.2km7540分段里程和分段系数可用于记录仪车辆特征系数的测试,测试前按“打印”键可以将分...
