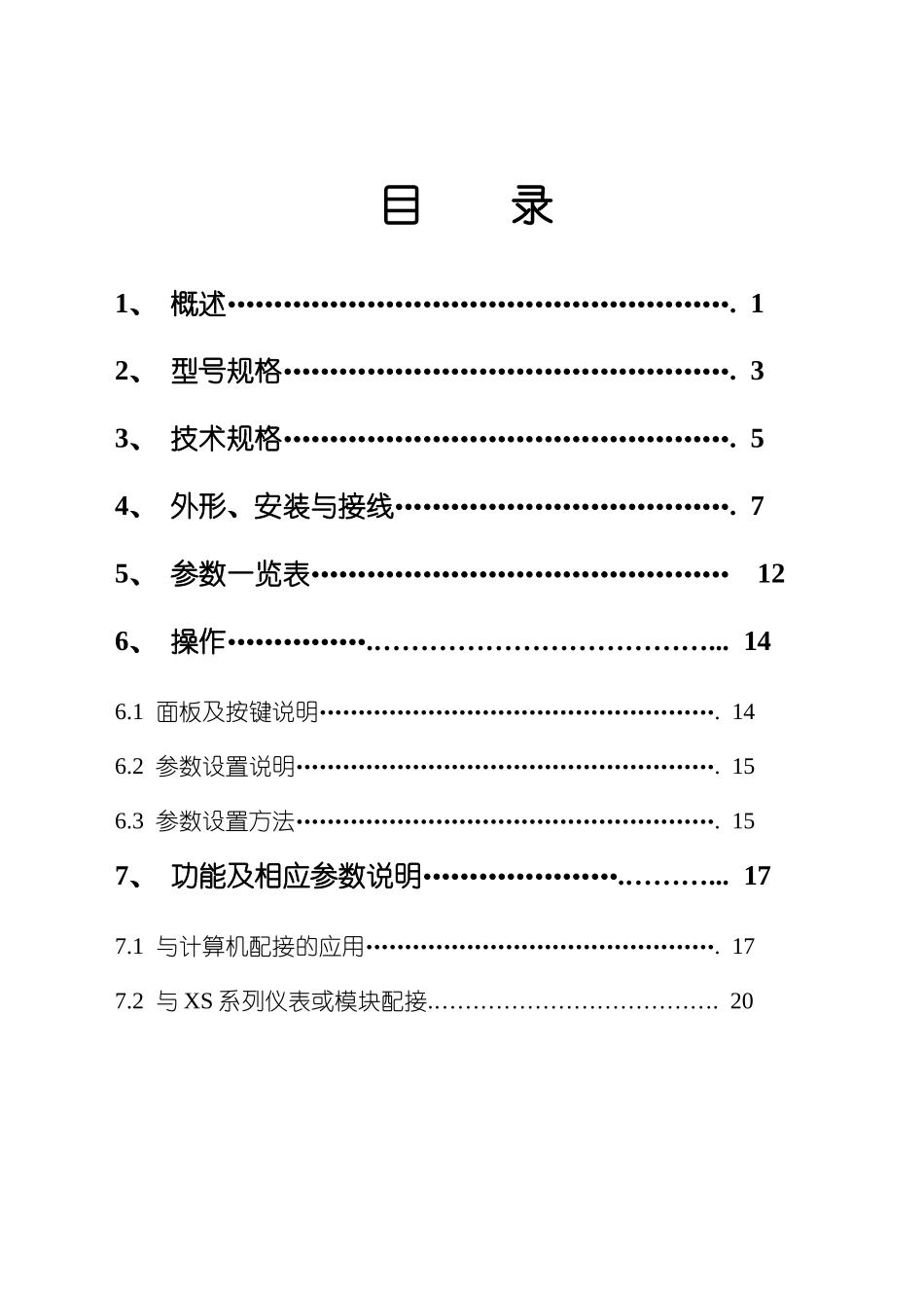

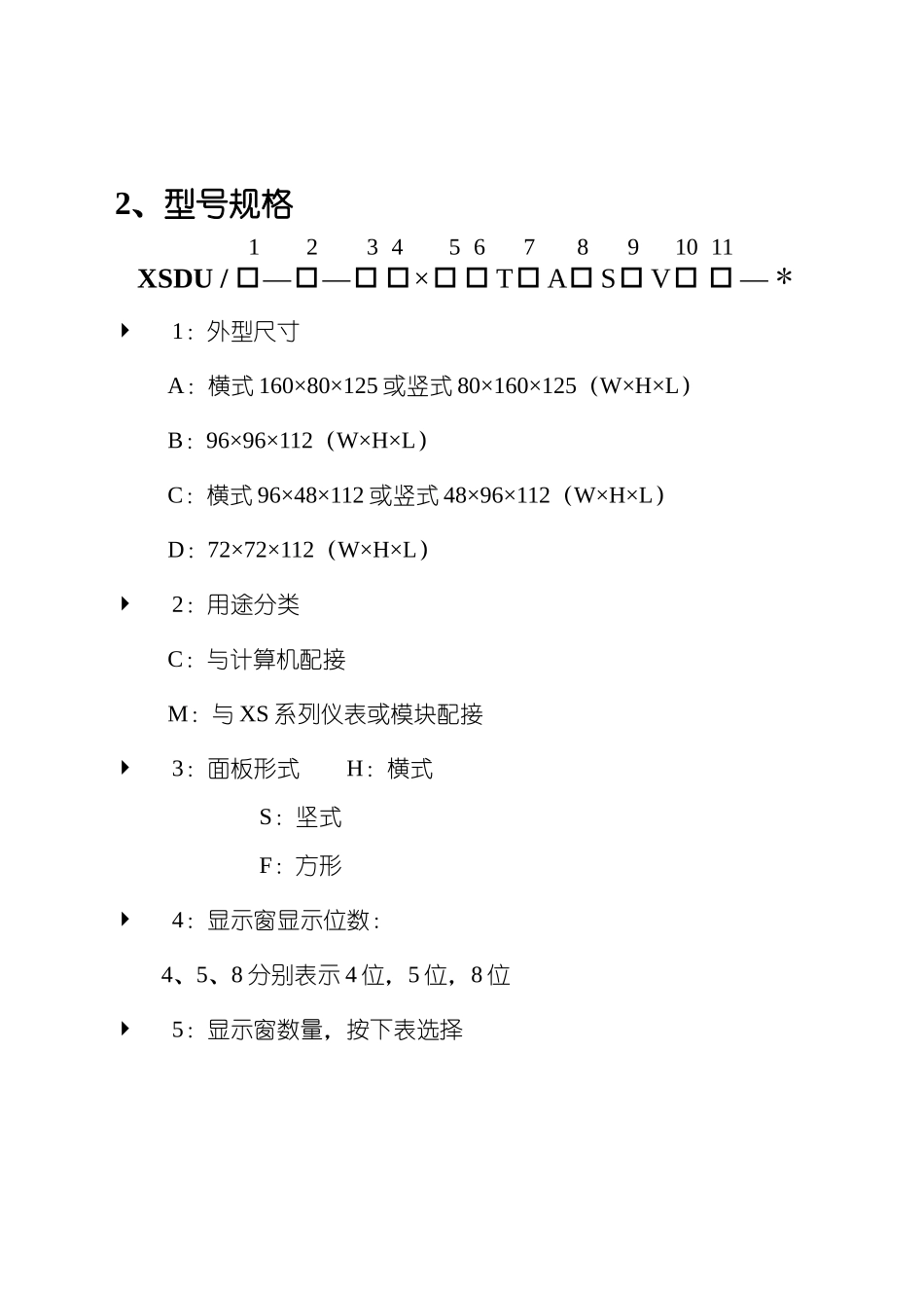

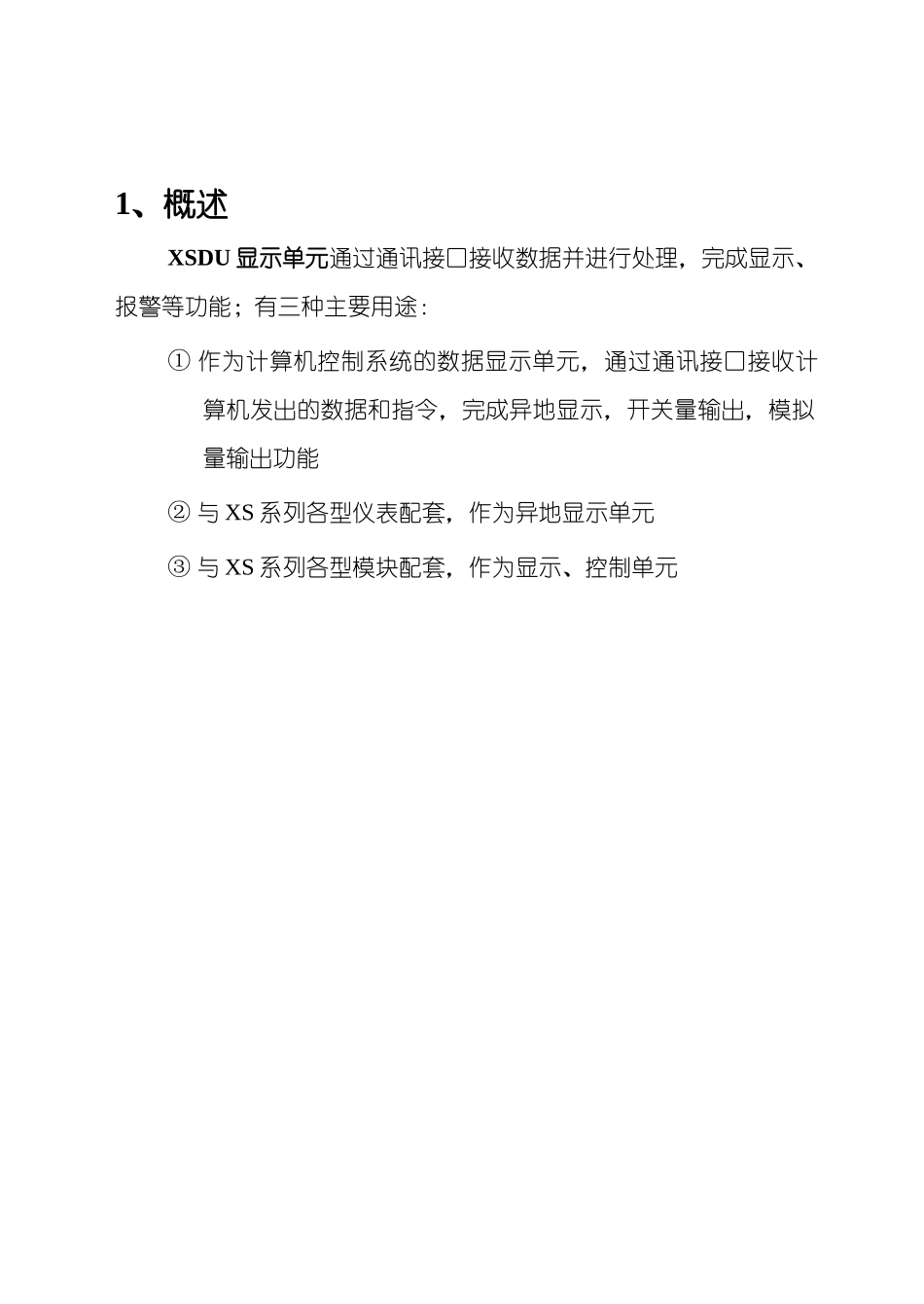

目录1、概述……………………………………………….12、型号规格………………………………………….33、技术规格………………………………………….54、外形、安装与接线……………………………….75、参数一览表………………………………………126、操作…………….………………………………...146.1面板及按键说明…………………………………………….146.2参数设置说明……………………………………………….156.3参数设置方法……………………………………………….157、功能及相应参数说明………………….………...177.1与计算机配接的应用……………………………………….177.2与XS系列仪表或模块配接.……………………………….201、概述XSDU显示单元通过通讯接口接收数据并进行处理，完成显示、报警等功能；有三种主要用途：①作为计算机控制系统的数据显示单元，通过通讯接口接收计算机发出的数据和指令，完成异地显示，开关量输出，模拟量输出功能②与XS系列各型仪表配套，作为异地显示单元③与XS系列各型模块配套，作为显示、控制单元2、型号规格XSDU/——×TASV—*1：外型尺寸A：横式160×80×125或竖式80×160×125（W×H×L）B：96×96×112（W×H×L）C：横式96×48×112或竖式48×96×112（W×H×L）D：72×72×112（W×H×L）2：用途分类C：与计算机配接M：与XS系列仪表或模块配接3：面板形式H：横式S：坚式F：方形4：显示窗显示位数：4、5、8分别表示4位，5位，8位5：显示窗数量，按下表选择3456789101112外形4位显示5位显示8位显示A1，2，3，41，21B1，211C1，211D1，2\\6：显示颜色R：红色G：绿色7：报警点数量T0：无报警T1~T8：1~8点报警C型仪表限制为3点D型仪表限制为2点B型限制为4点A型超过4点后，仪表深度为250mm8：模拟量输出A0：无输出A1：1路输出A2：2路输出（仅外形为A、B的仪表）9：通讯接口S1：RS232接口S2：RS485接口S3：RS422接口10：仪表电源V0：220VACV1：24VDCV2：12VDCV3：其它11：N表示非标功能。仪表某部分功能已按订货要求变更*与XS系列仪表或模块配接的，应注明仪表或模块的系列号3、技术规格电源：220VAC供电的仪表：220V±10%，功耗小于7VA；24VDC供电的仪表：24V±10%，功耗小于5VA；12VDC供电的仪表：9V~20V，功耗小于5VA其它电源规格以随机说明书为准工作环境：0~50℃℃，湿度低于90%R.H宽温范围的仪表需在订货时注明报警输出继电器输出：触点容量220VAC，3AOC门输出（订货时注明）：电压小于30V，电流小于50mA变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5%F.S或：1/4000，误差小于±0.2%F.S（订货时注明）通讯接口光电隔离RS232、RS485、RS422标准，在订货时注明仪表地址0~99可设定通讯速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明仪表收到计算机命令到发出相应数据的回答延迟：以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms配套测试软件，提供组态软件和应用软件术支持4、外形、安装与接线为确保安全，接线必须在断电后进行。交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。外形尺寸为A的仪表外形尺寸为B的仪表外形尺寸为C的仪表外形尺寸为D的仪表5、参数一览表该表列出了仪表的基本参数和与选择功能相关的参数，与选择功能相关的参数只有该台仪表具备该功能时才会出现。“说明”一栏是该参数在本说明书的章节。“地址”一栏是计算机读或设置该参数时的地址。用途分类为“M”的仪表与此无关。第1组参数符号名称内容地址说明oA密码10H6.3第2组参数符号名称内容地址说明it11通道地址、内址规定30H7.2it22通道地址、内址规定34H7.2it33通道地址、内址规定38H7.2it44通道地址、内址规定3CH7.2第3组参数符号名称内容地址说明Add仪表通讯地址（0~99）40H7bAud通讯速率选择（注1）41H7pro工作方...
