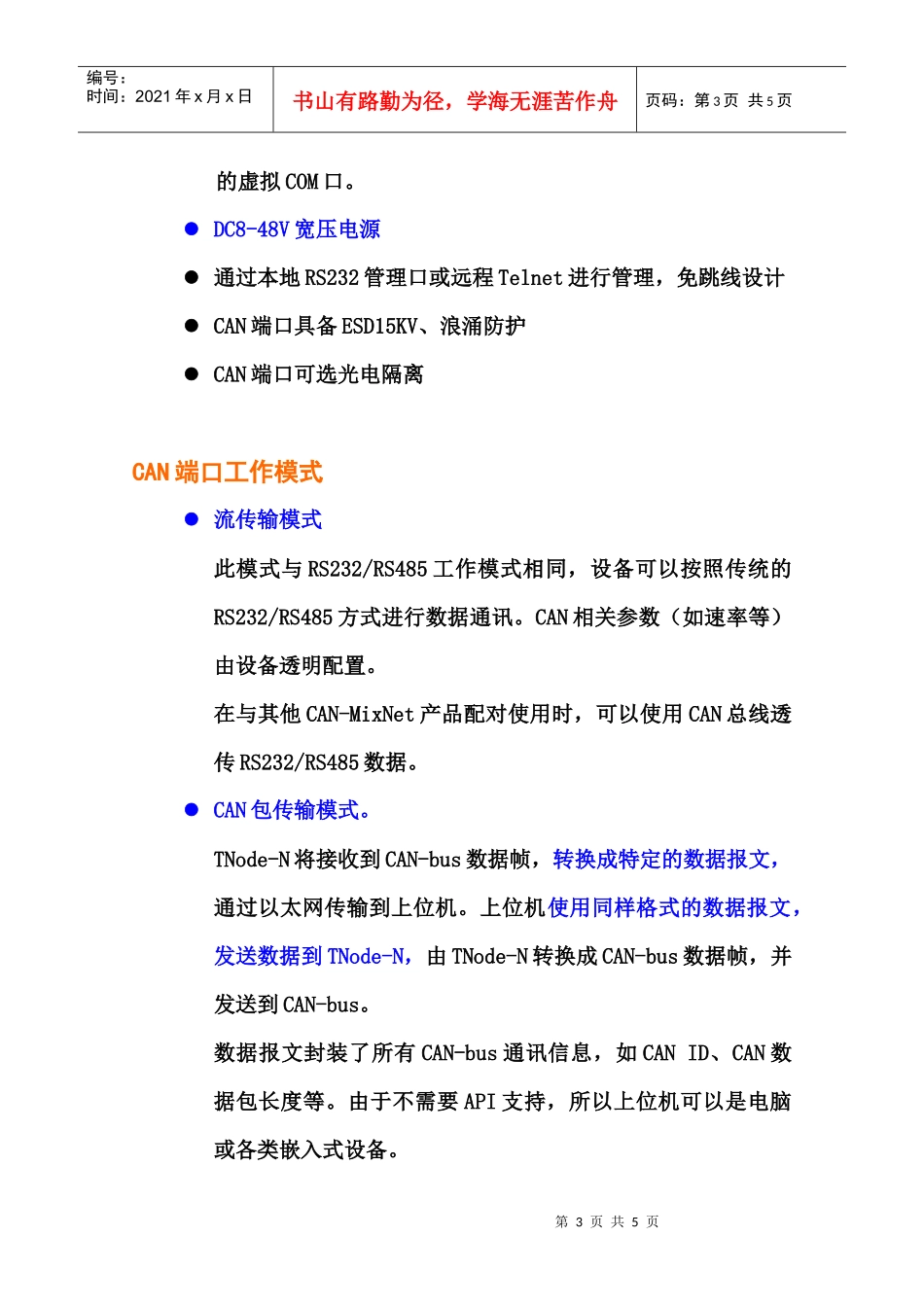

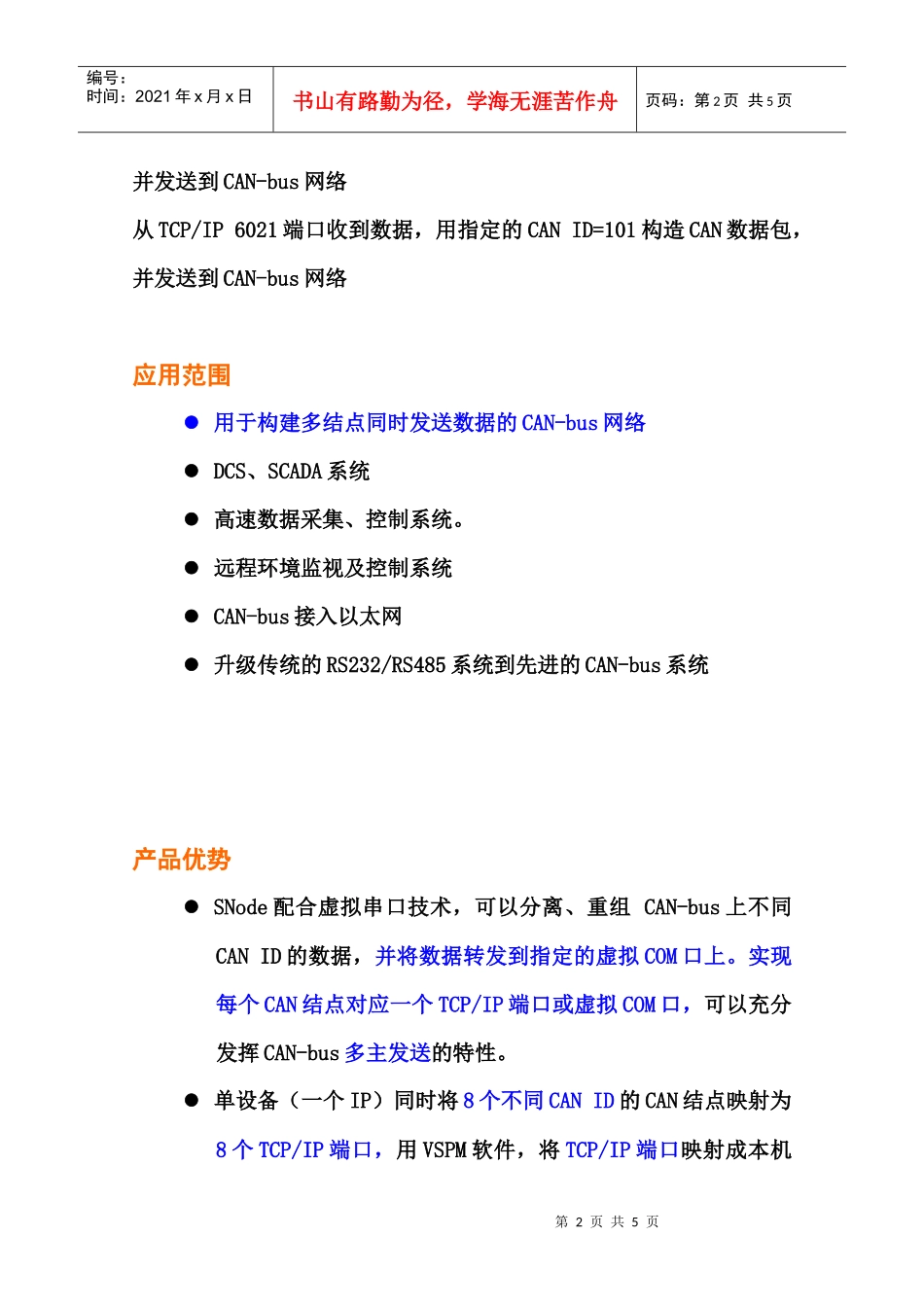

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页CAN-bus以太网交换机产品型号简介SNode-8，同时将8个不同CANID的CAN结点映射为8个TCP/IP端口产品介绍SNode将相同CANID的数据包转发到指定的TCP/IP端口。而从特定TCP/IP端口接收到的数据，也使用设置的CANID构建CAN数据包，并发送到CAN-bus网络。实现每个CAN结点对应一个TCP/IP端口或虚拟COM口，可以充分发挥CAN-bus多主发送的特性。SNode的CAN-bus至TCP/IP规则描述：收到的CAN数据包中的CANID=1，数据被转发到TCP/IP6020端口收到的CAN数据包中的CANID=2，数据被转发到TCP/IP6021端口收到的CAN数据包中的CANID=3，数据被转发到TCP/IP6022端口SNode的TCP/IP至CAN-bus规则描述：从TCP/IP6020端口收到数据，用指定的CANID=100构造CAN数据包，第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页并发送到CAN-bus网络从TCP/IP6021端口收到数据，用指定的CANID=101构造CAN数据包，并发送到CAN-bus网络应用范围用于构建多结点同时发送数据的CAN-bus网络DCS、SCADA系统高速数据采集、控制系统。远程环境监视及控制系统CAN-bus接入以太网升级传统的RS232/RS485系统到先进的CAN-bus系统产品优势SNode配合虚拟串口技术，可以分离、重组CAN-bus上不同CANID的数据，并将数据转发到指定的虚拟COM口上。实现每个CAN结点对应一个TCP/IP端口或虚拟COM口，可以充分发挥CAN-bus多主发送的特性。单设备（一个IP）同时将8个不同CANID的CAN结点映射为8个TCP/IP端口，用VSPM软件，将TCP/IP端口映射成本机第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页的虚拟COM口。DC8-48V宽压电源通过本地RS232管理口或远程Telnet进行管理，免跳线设计CAN端口具备ESD15KV、浪涌防护CAN端口可选光电隔离CAN端口工作模式流传输模式此模式与RS232/RS485工作模式相同，设备可以按照传统的RS232/RS485方式进行数据通讯。CAN相关参数（如速率等）由设备透明配置。在与其他CAN-MixNet产品配对使用时，可以使用CAN总线透传RS232/RS485数据。CAN包传输模式。TNode-N将接收到CAN-bus数据帧，转换成特定的数据报文，通过以太网传输到上位机。上位机使用同样格式的数据报文，发送数据到TNode-N，由TNode-N转换成CAN-bus数据帧，并发送到CAN-bus。数据报文封装了所有CAN-bus通讯信息，如CANID、CAN数据包长度等。由于不需要API支持，所以上位机可以是电脑或各类嵌入式设备。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页软件接口虚拟串口方式Snode的每个转发规则都可以映射成虚拟串口，这些虚拟串口与硬件串口在使用上完全一样。虚拟串口需要Windows2000或以上版本的操作系统。SocketTCP/IP直连应用软件可以直接与设备的特定TCP/IP端口建立连接，通过此TCP/IP连接，就可以与设备的CAN、RS232/RS485端口双向交换数据。第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页SNode-8详细技术资料型号功能SNode-8CAN端口1路CAN2.0A/B端口，最高1Mbps/路，可自定义速率，64字节接收缓冲，13字节发送缓冲，支持硬件过滤器。交换模式根据CAN包ID，将不同的CAN数据转发到相应的TCP/IP端口上，最大支持8个CANID与以太网&TCP/IP进行数据交换。CAN数据转发模式1.流传输模式，完全兼容传统的RS232/RS485通讯模式2.CAN数据包模式，数据报文形式的CAN-bus数据通讯接口。接口高强度接线端子网络RJ4510Mbps，TCP/IP、UDP协议。可跨网段，支持动态域名解析。运行模式TCP/IPServer、Client模式。安全内置IP过滤，最多设置8个认证IP。可选配RC6加密模块对数据传输进行64Bit或128Bit的数据加密。管理提供一个用于本地管理的RS232管理口。可以使用超级终端或VSPM的Telnet管理器通过网络管理。并具有设备探测功能。电源DC8-48V供电模式现场供电防护电源：电源具备抗400W浪涌能力。端口：所有端口都具备ESD、浪涌保护。系统：具备死机自动重启功能。可选光电隔离。接口方式高强度接线端子运行环境温度：-20-60℃，湿度：5%-95%RH，无凝露。附带软件VSPM虚拟串口软件，使用说明书等。
