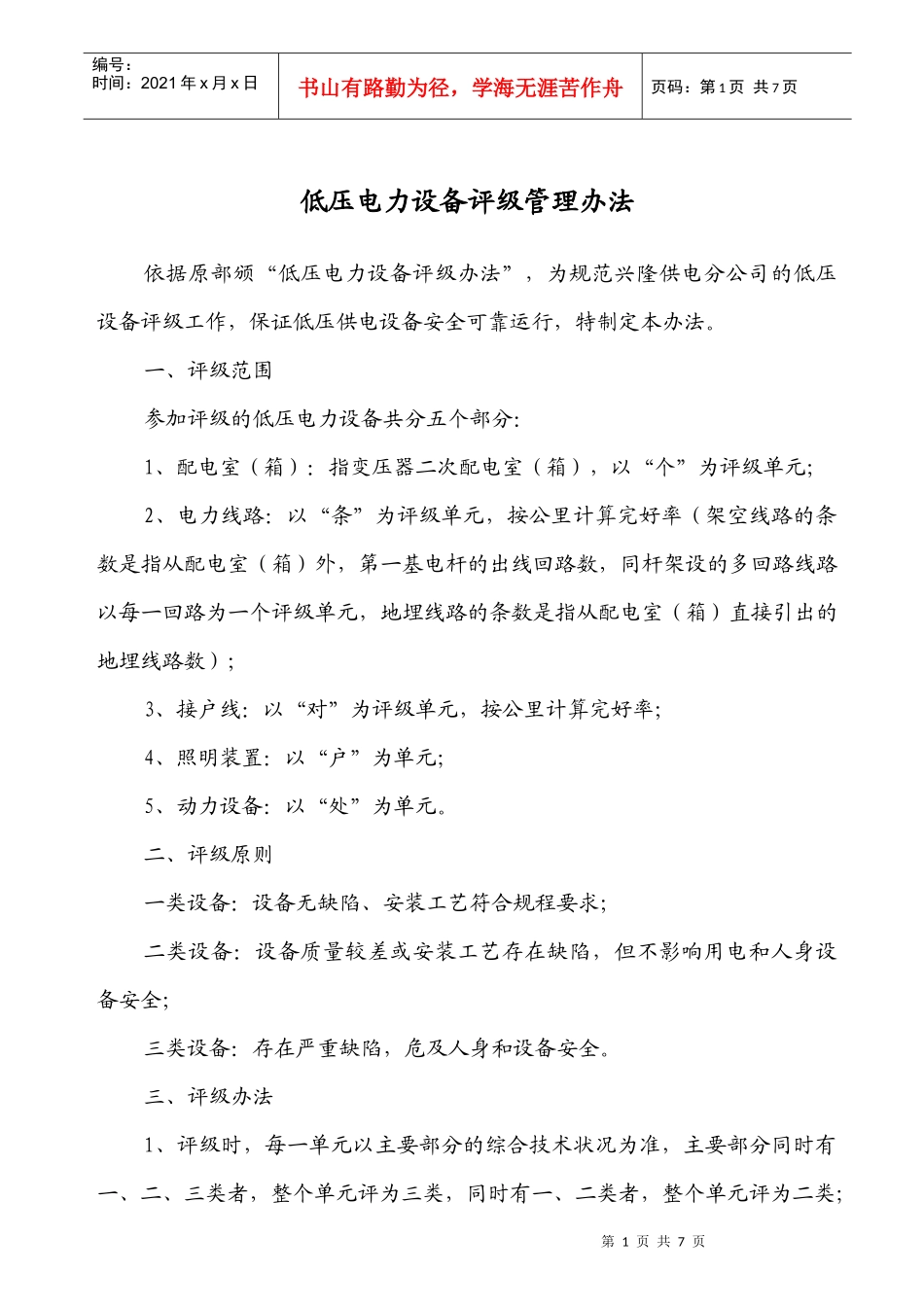

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页低压电力设备评级管理办法依据原部颁“低压电力设备评级办法”，为规范兴隆供电分公司的低压设备评级工作，保证低压供电设备安全可靠运行，特制定本办法。一、评级范围参加评级的低压电力设备共分五个部分：1、配电室（箱）：指变压器二次配电室（箱），以“个”为评级单元；2、电力线路：以“条”为评级单元，按公里计算完好率（架空线路的条数是指从配电室（箱）外，第一基电杆的出线回路数，同杆架设的多回路线路以每一回路为一个评级单元，地埋线路的条数是指从配电室（箱）直接引出的地埋线路数）；3、接户线：以“对”为评级单元，按公里计算完好率；4、照明装置：以“户”为单元；5、动力设备：以“处”为单元。二、评级原则一类设备：设备无缺陷、安装工艺符合规程要求；二类设备：设备质量较差或安装工艺存在缺陷，但不影响用电和人身设备安全；三类设备：存在严重缺陷，危及人身和设备安全。三、评级办法1、评级时，每一单元以主要部分的综合技术状况为准，主要部分同时有一、二、三类者，整个单元评为三类，同时有一、二类者，整个单元评为二类；第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2、被评为一、二类的设备为完好设备；3、设备完好率，以参加评级的五个部分，分别进行统计：配电室（箱）完好率＝×100％电力线路完好率＝×100％[注1]接户线完好率＝×100×[注2]照明装置完好率＝×100％动力装置完好率＝×100％注1：架空和地埋电力线路以条为单元进行评级，就是说参加评级的线路，若主要部分存在三类缺陷，整条线路应评为三类，完好率按公里统计，即该线路若全长为0.8公里，就应统计为三类线路0.8公里；2：接户线评级和计算完好率，与电力线路相同。4：评级周期：每年一次，在春季前进行。5：评级人员由有线路工作经验的人担任；评级负责人由各供电所（站）的负责人担任。6：评级工作以台区为单位建立技术资料，以行政村为单位汇总统计上报。四、评级标准（一）配电室（箱）级别标准一类1、门窗完整，室内走道合乎要求；2、进出线电气距离合格，导线绝缘良好，固定牢固；3、二次配线整齐、截面合格、绝缘良好；4、开关、熔解器容量配套、接触良好，元件无损坏；5、接地装置合格；6、触电保安器灵敏可靠。二类不够一类标准，但又不存在三类缺陷者。三类1、配电室（箱）漏雨、配电室缺门窗；2、进出线绝缘老化露芯、并对地距离低于2米；3、一、二次配线露芯和接头裸露；4、闸刀开关无把、瓷底胶盖闸刀无盖，接触点严重烧伤。螺丝无法紧固；5、应接地部分未接地。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页（二）电力线路级别标准一类架空线路：1、水泥电杆混凝土无严重脱落、露筋，木杆梢径不少于100毫米、杆根无严重腐朽；2、导线截面和弧垂符合要求，每档内一根导线的接头未超过三个；3、横担符合规程要求，上下倾斜不超过30毫米、铁、木、横担无严重锈蚀和腐朽；4、瓷瓶无破损和歪斜、绑线无松脱；5、拉线无严重锈蚀、断股、拉线均有绝缘子；6、线间、交叉跨越及对地距离符合规程规定；地埋线路：1、分线箱安装牢固，所装设备符合要求；2、露出地面部分有保护。二类达不到一类标准，但又不存在三类缺陷者。三类架空线路：1、水泥电杆混凝土严重脱落、露筋，木直梢径小于70毫米或杆根严重腐朽超过三分之一截面；2、导线用破（拆）股线或铁线，导线一处断股超过两股、弧垂不平衡、有混线的可能；第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页3、木横担的规格小于50×50毫米（圆木直径小于60米），并严重腐朽；4、绝缘子破裂失去绝缘作用；5、拉线严重锈蚀并断股，拉线未装绝缘子；6、导线对地距离低于规定值的80％，交叉跨越不符合规程要求。地埋线路：1、接线箱漏雨，电器设备破损；2、出土外露部分无保护。（三）接户线级别标准一类1、导线截面符合要求，绝缘良好；2、横担牢固，绝缘子完好；3、导线进户有套管；4、...
