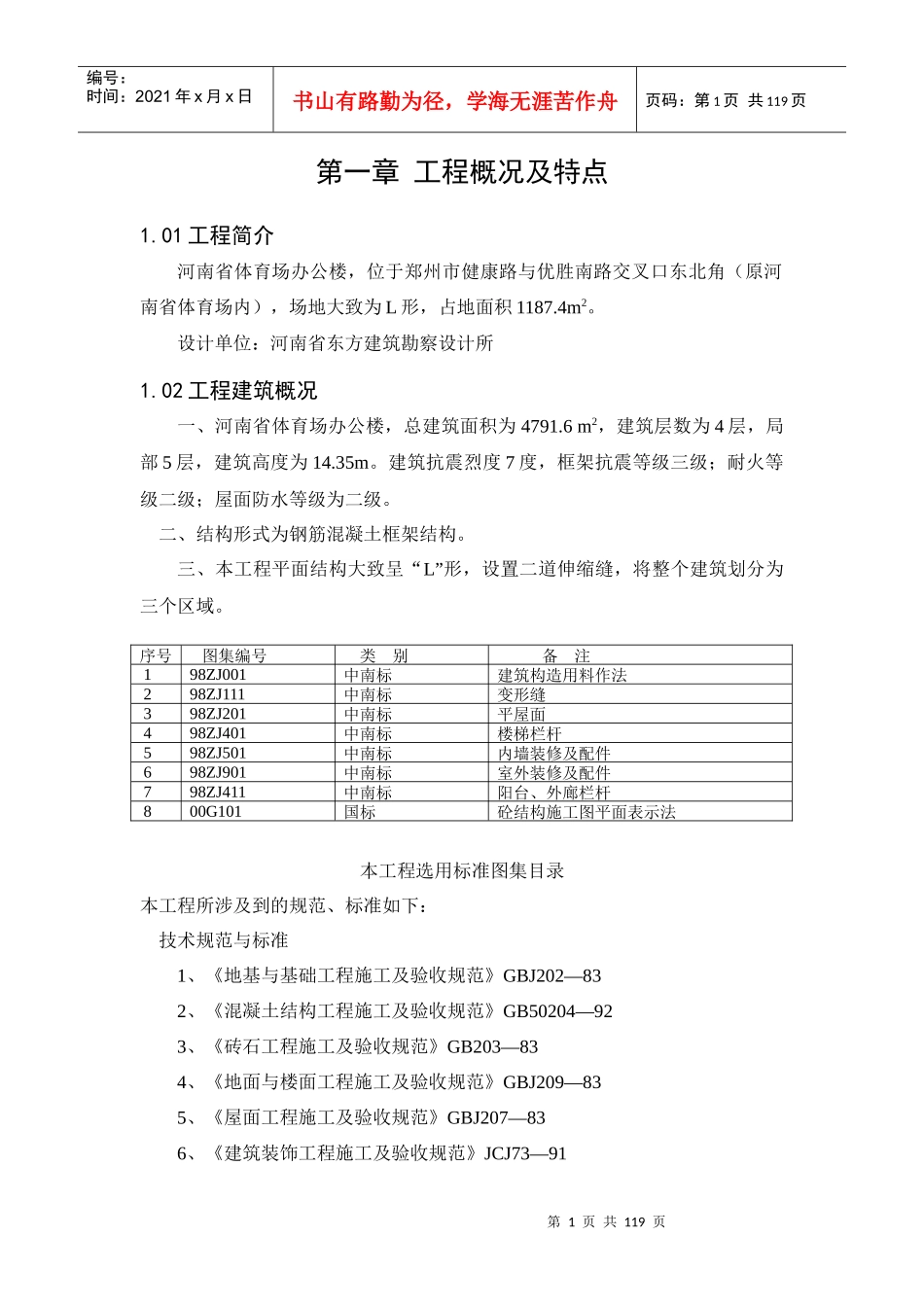

第1页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共119页第一章工程概况及特点1.01工程简介河南省体育场办公楼，位于郑州市健康路与优胜南路交叉口东北角（原河南省体育场内），场地大致为L形，占地面积1187.4m2。设计单位：河南省东方建筑勘察设计所1.02工程建筑概况一、河南省体育场办公楼，总建筑面积为4791.6m2，建筑层数为4层，局部5层，建筑高度为14.35m。建筑抗震烈度7度，框架抗震等级三级；耐火等级二级；屋面防水等级为二级。二、结构形式为钢筋混凝土框架结构。三、本工程平面结构大致呈“L”形，设置二道伸缩缝，将整个建筑划分为三个区域。本工程选用标准图集目录本工程所涉及到的规范、标准如下：技术规范与标准1、《地基与基础工程施工及验收规范》GBJ202—832、《混凝土结构工程施工及验收规范》GB50204—923、《砖石工程施工及验收规范》GB203—834、《地面与楼面工程施工及验收规范》GBJ209—835、《屋面工程施工及验收规范》GBJ207—836、《建筑装饰工程施工及验收规范》JCJ73—91序号图集编号类别备注198ZJ001中南标建筑构造用料作法298ZJ111中南标变形缝398ZJ201中南标平屋面498ZJ401中南标楼梯栏杆598ZJ501中南标内墙装修及配件698ZJ901中南标室外装修及配件798ZJ411中南标阳台、外廊栏杆800G101国标砼结构施工图平面表示法第2页共119页第1页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共119页7、《建筑安装工程质量检验评定统一标准》GBJ300—888、《建筑工程质量检验评定标准》GBJ301—889、《钢筋焊接及验收规范》JGJ18—8410、《建筑电气安装工程质量检验评定标准》GBJ303—8811、《建筑施工安全检查标准》JGJ59—9912、《采暖卫生工程施工及验收规范》96G10113、《加气混凝土砌块墙及保温屋面构造》97YJ406与本工程有关的技术规范和国家最新颁布、执行的规范、标准。1.03工程结构概况本工程为现浇钢筋混凝土框架结构，层数4层，建筑高度14.35m，长97.1m，宽分别为17.48m、11.24m；整个建筑共设二个伸缩缝，将建筑分为三段。伸缩缝缝宽为70mm，符合抗震缝的宽度要求。建筑材料1、混凝土构件基础、楼梯、构造柱、圈梁等现浇混凝土构件采用C20混凝土；现浇混凝土框架梁、柱、楼板采用C30混凝土，基础垫层采用C10素混凝土。2、砌体材料±0.000以下部位采用MU7.5砖，M7.5水泥砂浆；±0.000以上部位采用M5加气混凝土砌块、M7.5混合砂浆。1.04建筑构造及用料做法1、地面：地1水泥砂浆地面地2陶瓷地砖卫生间地面2、楼面：楼1水泥砂浆楼面楼2陶瓷地砖卫生间防水楼面3、踢脚：水泥砂浆踢脚4、墙裙：釉面砖墙裙第3页共119页第2页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共119页5、内墙面：内墙1混合砂浆墙面内墙2水泥砂浆墙面内墙3聚氨酯泡沫塑料墙面5、外墙：外墙1喷砂红色真石漆外墙面外墙2丙烯酸涂料外墙面6、内粉刷：仿瓷涂料（888涂料）7、油漆调合漆（三遍）8、顶棚：顶1混合砂浆顶棚顶2水泥砂浆顶棚9、屋面：屋1上人屋面3厚SBS防水卷材屋2不上人屋面4厚SBS防水卷材屋面排水雨水管：外排水管均选用白色φ100PVC-U塑料雨水管，雨篷排水管选用φ50PVC-U塑料雨水管，伸出墙外80mm；空调内排水管采用φ50PVC-U管。10、台阶：混凝土台阶11、散水：混凝土散水1.05安装工程概况管道材料给水管道采用PPC塑料管，热熔连接；消防管道采用热镀锌钢管，埋地部分采用无缝钢管，连接采用焊接。管道防腐：明装镀锌钢管刷防锈漆一遍、银粉漆二遍，埋地部分采用刷沥青油外缠五层玻璃丝布。1.06场地地质及施工期气象情况本工程位于市区内，周围场地较小，土方的外运暂定10公里。由于郑州地区为温带气候，冬夏季长，春秋季短，且夏季雨期多集中在七八月份，冬季比较寒冷，有风沙和大雪天气，因此搞好冬雨季的季节性施工措施，才能使工程保质保量的按期完成。第4页共119页第3页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共119页1.07工程特点本工程混凝土现浇量大，应建设单位要求所有混凝土均采用现场搅拌，搅拌机采用电脑自动配料系统，铲车...
