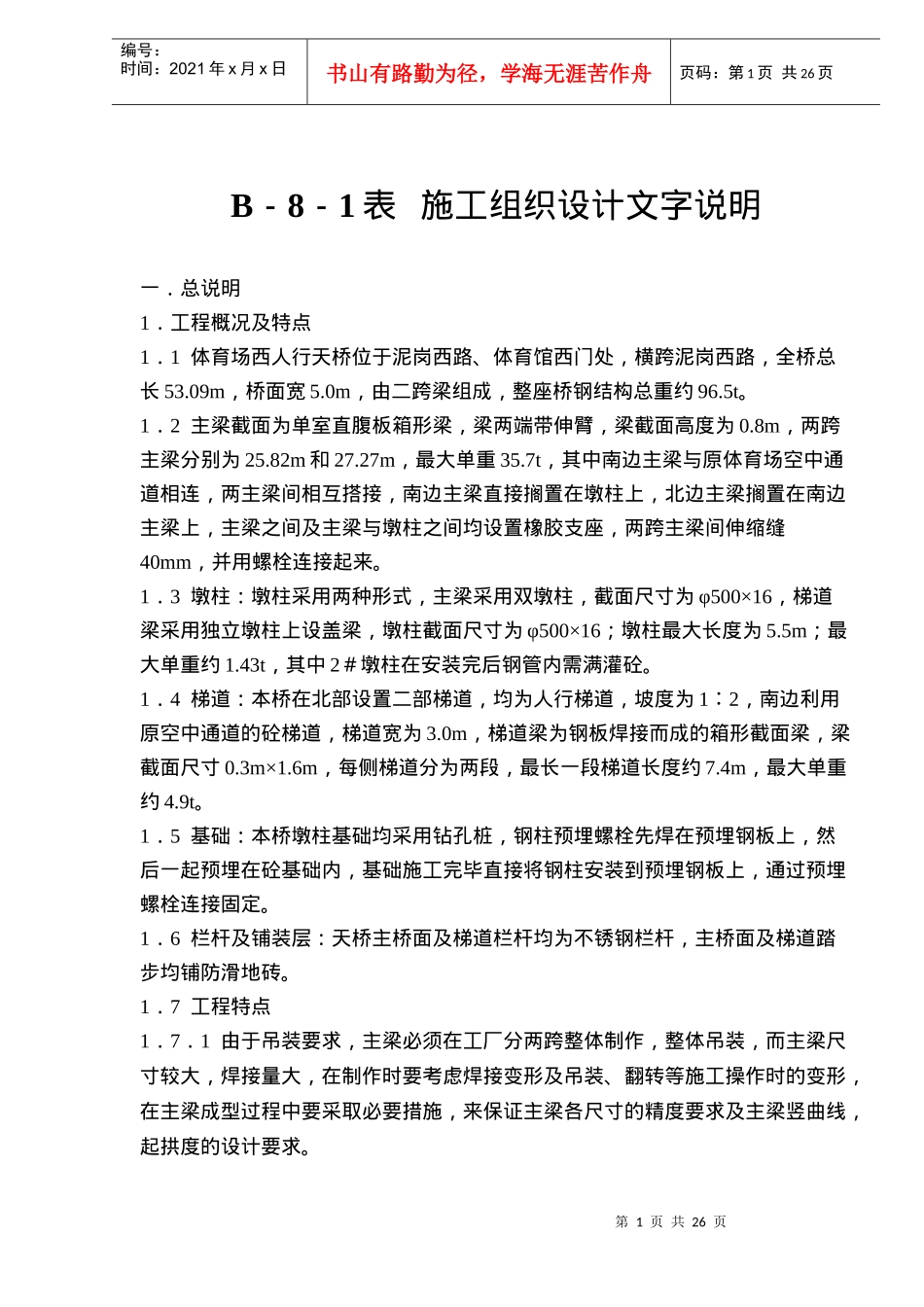

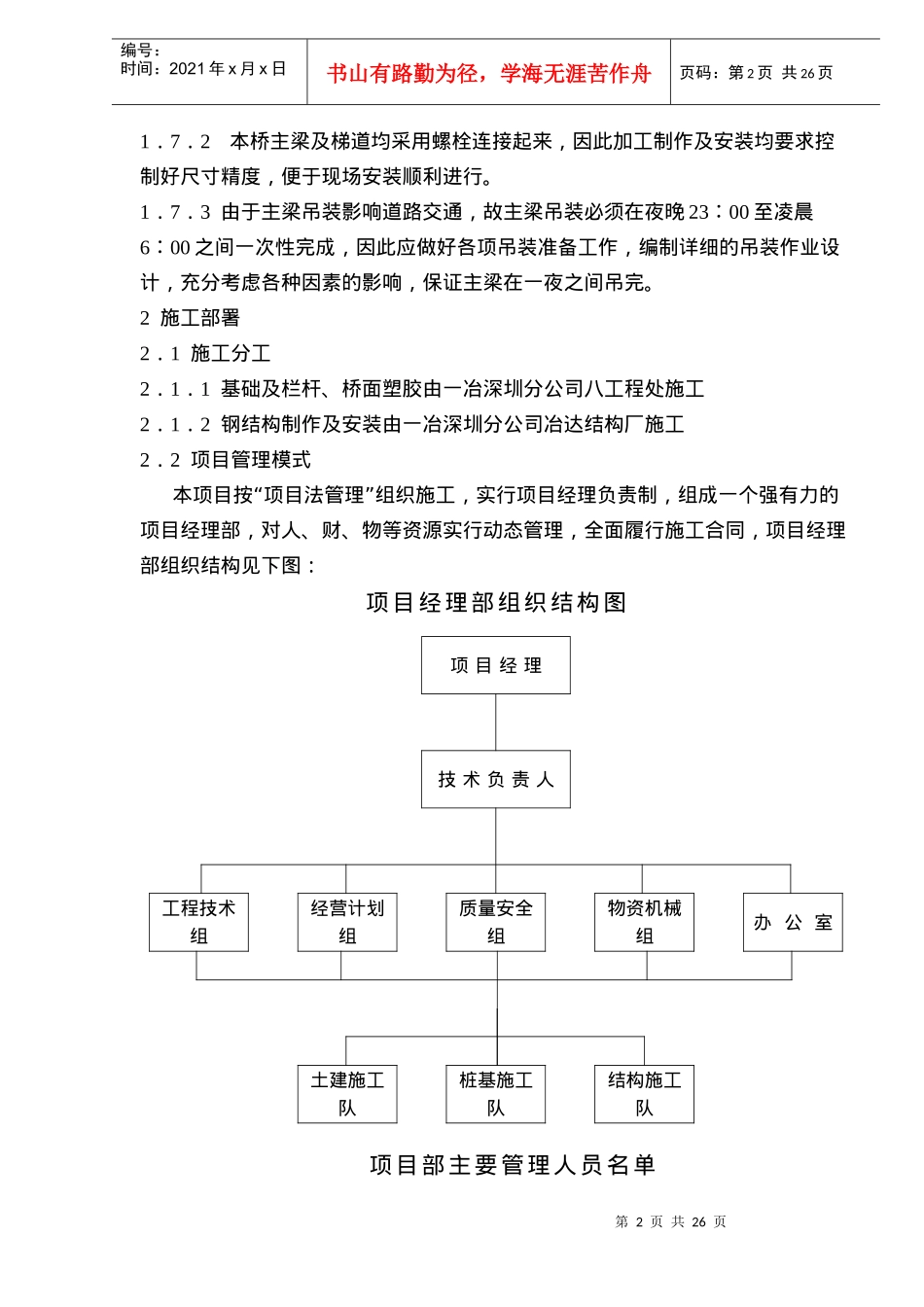

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页B－8－1表施工组织设计文字说明一．总说明1．工程概况及特点1．1体育场西人行天桥位于泥岗西路、体育馆西门处，横跨泥岗西路，全桥总长53.09m，桥面宽5.0m，由二跨梁组成，整座桥钢结构总重约96.5t。1．2主梁截面为单室直腹板箱形梁，梁两端带伸臂，梁截面高度为0.8m，两跨主梁分别为25.82m和27.27m，最大单重35.7t，其中南边主梁与原体育场空中通道相连，两主梁间相互搭接，南边主梁直接搁置在墩柱上，北边主梁搁置在南边主梁上，主梁之间及主梁与墩柱之间均设置橡胶支座，两跨主梁间伸缩缝40mm，并用螺栓连接起来。1．3墩柱：墩柱采用两种形式，主梁采用双墩柱，截面尺寸为φ500×16，梯道梁采用独立墩柱上设盖梁，墩柱截面尺寸为φ500×16；墩柱最大长度为5.5m；最大单重约1.43t，其中2＃墩柱在安装完后钢管内需满灌砼。1．4梯道：本桥在北部设置二部梯道，均为人行梯道，坡度为12∶，南边利用原空中通道的砼梯道，梯道宽为3.0m，梯道梁为钢板焊接而成的箱形截面梁，梁截面尺寸0.3m×1.6m，每侧梯道分为两段，最长一段梯道长度约7.4m，最大单重约4.9t。1．5基础：本桥墩柱基础均采用钻孔桩，钢柱预埋螺栓先焊在预埋钢板上，然后一起预埋在砼基础内，基础施工完毕直接将钢柱安装到预埋钢板上，通过预埋螺栓连接固定。1．6栏杆及铺装层：天桥主桥面及梯道栏杆均为不锈钢栏杆，主桥面及梯道踏步均铺防滑地砖。1．7工程特点1．7．1由于吊装要求，主梁必须在工厂分两跨整体制作，整体吊装，而主梁尺寸较大，焊接量大，在制作时要考虑焊接变形及吊装、翻转等施工操作时的变形，在主梁成型过程中要采取必要措施，来保证主梁各尺寸的精度要求及主梁竖曲线，起拱度的设计要求。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页1．7．2本桥主梁及梯道均采用螺栓连接起来，因此加工制作及安装均要求控制好尺寸精度，便于现场安装顺利进行。1．7．3由于主梁吊装影响道路交通，故主梁吊装必须在夜晚2300∶至凌晨600∶之间一次性完成，因此应做好各项吊装准备工作，编制详细的吊装作业设计，充分考虑各种因素的影响，保证主梁在一夜之间吊完。2施工部署2．1施工分工2．1．1基础及栏杆、桥面塑胶由一冶深圳分公司八工程处施工2．1．2钢结构制作及安装由一冶深圳分公司冶达结构厂施工2．2项目管理模式“”本项目按项目法管理组织施工，实行项目经理负责制，组成一个强有力的项目经理部，对人、财、物等资源实行动态管理，全面履行施工合同，项目经理部组织结构见下图：项目经理部组织结构图项目经理技术负责人工程技术组经营计划组质量安全组物资机械组办公室土建施工队桩基施工队结构施工队项目部主要管理人员名单第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页序号分工姓名性别专业年限职称备注1项目经理郑楚良男7工程师2技术负责人孙卫东男8工程师3质安组组长高斌男10工程师4物资设备组组长李光辉男18工程师5工程技术组组长张铁保男8工程师6经营计划组组长但亚雄男20工程师7办公室主任石志刚男8助工8土建队队长吴传西男25工程师9钢结构施工队队长杨守安男22工程师10试验员季晖殷滇男107工程师助工11测量员沈国圣石志刚男137工程师助工2．3总体施工顺序及现场临时交通组织施工准备→场区封闭及临时设施搭设→基础施工→柱、盖梁吊装→主梁吊装→梯道吊装→栏杆安装↑↑↑↓→钢构件制作、刷油漆、试拼装→构件拼装构件运输桥面铺装2．3．1施工准备阶段应完成复核业主提供的测量控制点坐标、高程，接引施工测量控制桩，进行基础定位放线及公共设施防护、障碍拆迁、材料采购和检验及临时设施布置等方案措施工作。2．3．2施工场区严格按核定范围封闭，并作好安全防护以确保行人及车辆安全畅通。2．3．3充分调查制作工厂到施工现场的道路情况，确定构件的制作及运输方式、时间；保证构件运输安全。2．3．4主桥钢结构箱梁运输及吊装期间，由于箱梁超长（25.82m），运输及吊装必须选定好行驶路线（要求路面宽...
