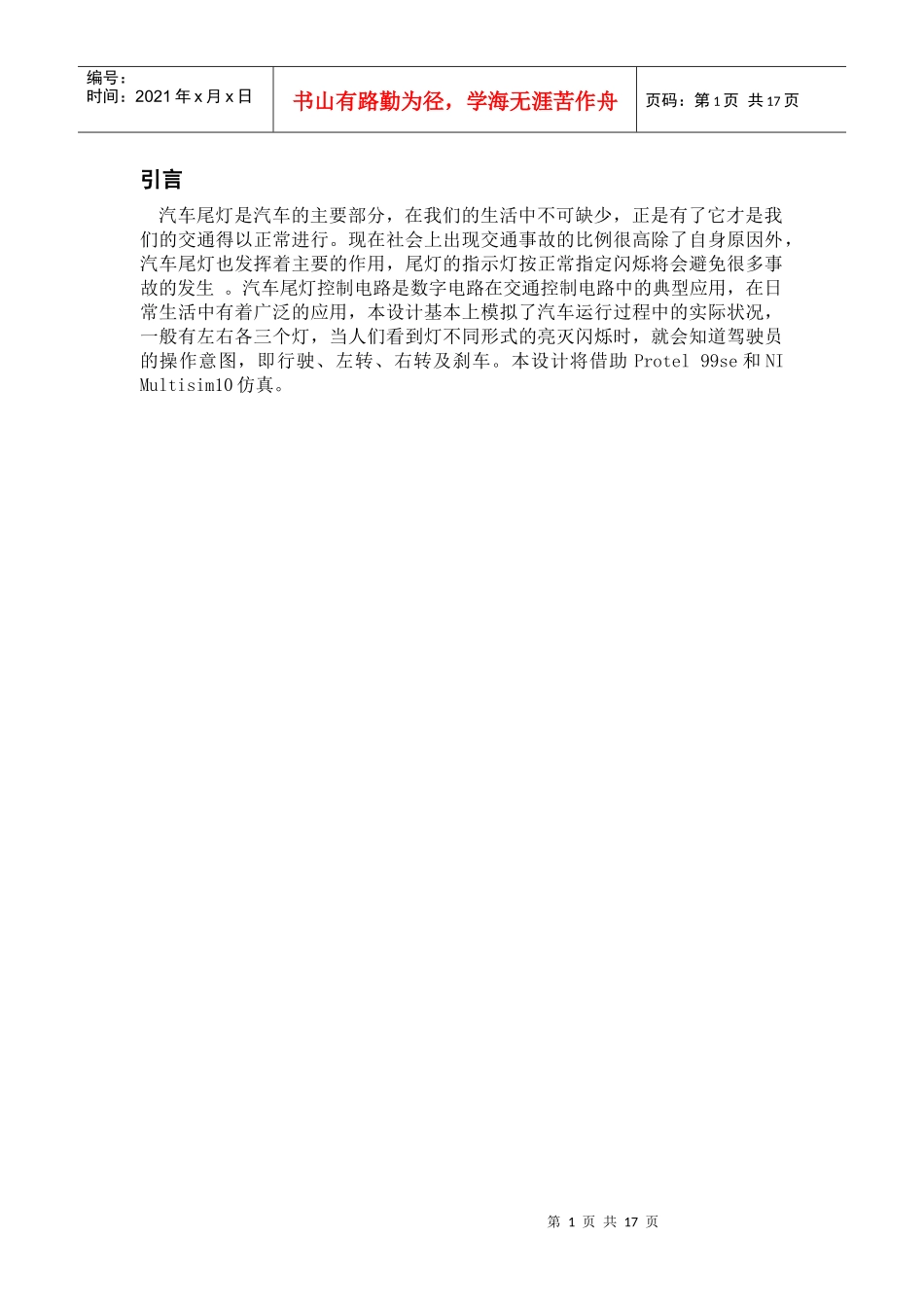

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页引言汽车尾灯是汽车的主要部分，在我们的生活中不可缺少，正是有了它才是我们的交通得以正常进行。现在社会上出现交通事故的比例很高除了自身原因外，汽车尾灯也发挥着主要的作用，尾灯的指示灯按正常指定闪烁将会避免很多事故的发生。汽车尾灯控制电路是数字电路在交通控制电路中的典型应用，在日常生活中有着广泛的应用，本设计基本上模拟了汽车运行过程中的实际状况，一般有左右各三个灯，当人们看到灯不同形式的亮灭闪烁时，就会知道驾驶员的操作意图，即行驶、左转、右转及刹车。本设计将借助Protel99se和NIMultisim10仿真。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1设计方案1.1汽车尾灯电路设计要求汽车行驶时有正常行驶、左转、右转和刹车四种情况，设汽车尾部左右两侧各有3个指示灯（用发光二极管模拟）。（1）汽车正常运行时指示灯全灭（2）汽车右转弯时，右侧3个灯按右循环顺序点亮（3）汽车左转弯时，左侧3个灯按左循环顺序点亮（4）汽车临时刹车时所有指示灯同时闪烁1.2设计原理及原理框图汽车尾灯控制电路主要由开关控制电路，三进制计数器，译码、显示驱动电路组成。由于汽车左转或右转时，三个指示灯循环点亮，所以用三进制计数器控制译码器电路顺序输出低电平，从而控制尾灯按要求点亮。首先，设置两个可控的开关，可产生00、01、10、11四种状态。开关置为00状态时，汽车处于正常行驶状态；开关置为01状态时，汽车处于右转弯的状态；开关置为10状态时，汽车处于左转弯的状态；开关置为11状态时，汽车处于刹车状态。三进制计数器可由74LS163芯片和74LS00构成；译码电路可用译码器74LS138和6个与非门构成；显示、驱动电路由6个发光二极管和6个反向器构成。原理框图如图所示：图1.1原理框图2单元电路设计2.1时钟脉冲电路555定时器简介：555定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS触发电路和放电管的状态。在电源与地之间加上电压，当5脚悬空时，则电压比较器A1的反向输入端的电压为2/3Vcc,A2的同相输入端的电压脉冲发生电路三进制计数器译码显示驱动电路开关控制电路第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页为1/3Vcc,若触发输入端TR的电压小于1/3Vcc,则比较器A2的输出为1，，可使RS触发置1。，使输出端OUT为1。如果阙值输入端TH的电压大于2/3Vcc，同时TR电压大于1/3Vcc，则A1输出为1，，A2输出为0，，可将RS触发器置0，可使输出为0电平。下图为555定时器内部结构与引脚图：图2.1内部结构结构图图2.2引脚图如图为由555定时器构成的多谐振荡器。接通电源后，电容C被充电，Vc上升，当Vc上升到2/3Vcc时，触发器被复位，此时Vo为低电平，电容C通过R2和T放电，使Vc下降。当Vc先讲到1/3Vcc时，触发器又被复位，Vo翻转为高电平。周期T为：T=（R1+2R2）Cln2≈0.7(R1+2R2)C=0.7(28.6K+56.7K×2)×10nF=0.994us这样，通过电容充放电时间，使多谐振荡器产生时钟信号。图2.3时钟脉冲电路时钟脉冲波形如下图所示：第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页图2.4脉冲波形图2.2开关控制电路开关控制电路通过控制开关J1和J2的开通于关断，实现汽车正常行驶、左转弯、右转弯和刹车四种状态。J1、J2置于00状态时，汽车处于正常行驶状态；J1、J2置于01状态时，汽车处于右转弯状态；J1、J2置于10状态时，汽车处于左转弯状态；J1、J2置于11状态时，汽车处于刹车状态。图2.5开关控制电路图第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2.3三进制计数器汽车左或右转弯时由于是三个指示灯循环点亮，所以用三进制计数器控制译码电路顺序输出低电平，从而控制尾灯按要求电路，由此得出在每种运行状态下，各指示灯与各给定条件的关系，即逻辑功能表：（0表示灯灭，1表示灯亮）表2.31三进制计数器功能表开关控制J1J2三进制计数器Q1Q0六个指示灯12345600000...
