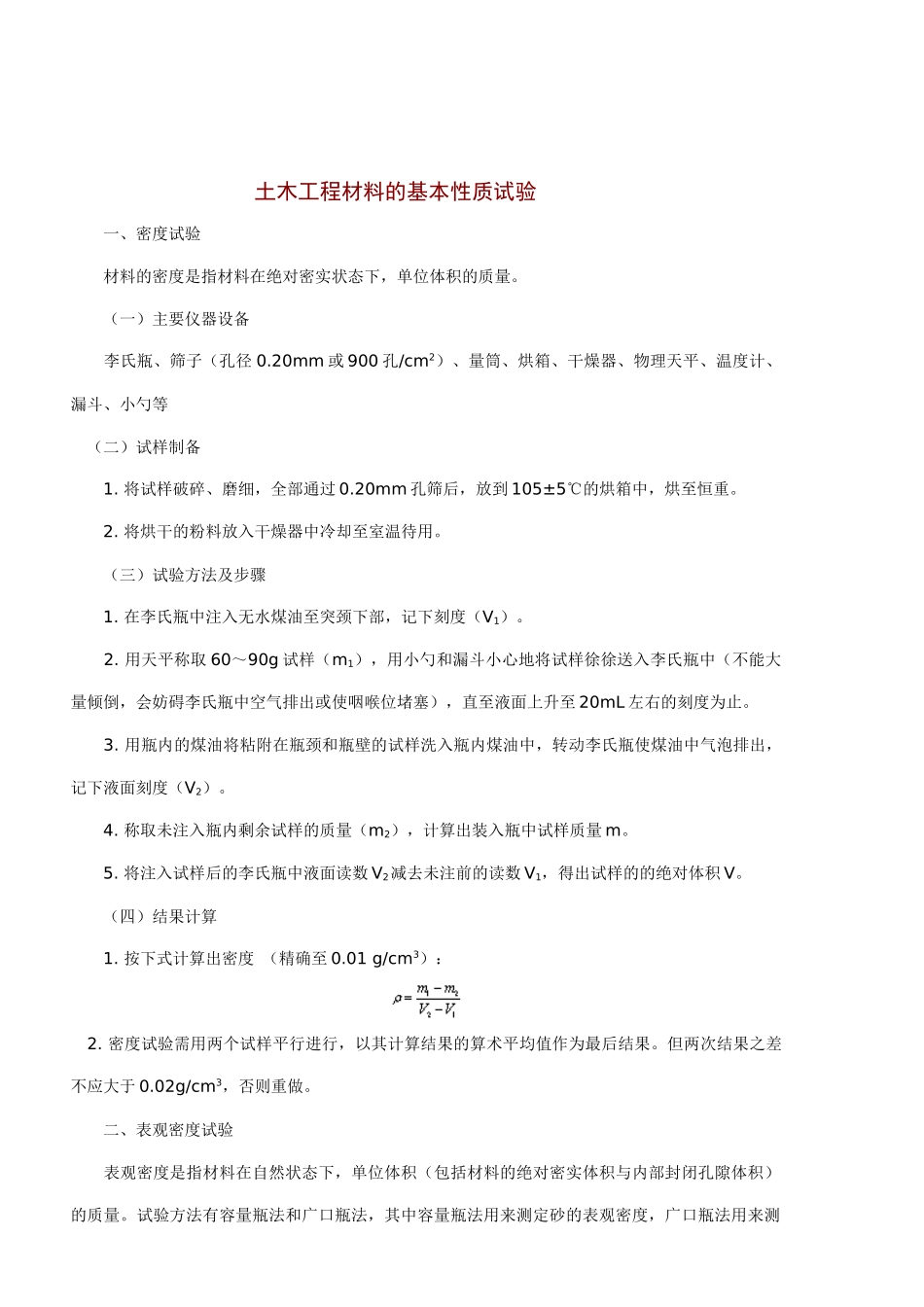

土木工程材料的基本性质试验一、密度试验材料的密度是指材料在绝对密实状态下，单位体积的质量。（一）主要仪器设备李氏瓶、筛子（孔径0.20mm或900孔/cm2）、量筒、烘箱、干燥器、物理天平、温度计、漏斗、小勺等（二）试样制备1.将试样破碎、磨细，全部通过0.20mm孔筛后，放到105±5℃的烘箱中，烘至恒重。2.将烘干的粉料放入干燥器中冷却至室温待用。（三）试验方法及步骤1.在李氏瓶中注入无水煤油至突颈下部，记下刻度（V1）。2.用天平称取60～90g试样（m1），用小勺和漏斗小心地将试样徐徐送入李氏瓶中（不能大量倾倒，会妨碍李氏瓶中空气排出或使咽喉位堵塞），直至液面上升至20mL左右的刻度为止。3.用瓶内的煤油将粘附在瓶颈和瓶壁的试样洗入瓶内煤油中，转动李氏瓶使煤油中气泡排出，记下液面刻度（V2）。4.称取未注入瓶内剩余试样的质量（m2），计算出装入瓶中试样质量m。5.将注入试样后的李氏瓶中液面读数V2减去未注前的读数V1，得出试样的的绝对体积V。（四）结果计算1.按下式计算出密度（精确至0.01g/cm3）：2.密度试验需用两个试样平行进行，以其计算结果的算术平均值作为最后结果。但两次结果之差不应大于0.02g/cm3，否则重做。二、表观密度试验表观密度是指材料在自然状态下，单位体积（包括材料的绝对密实体积与内部封闭孔隙体积）的质量。试验方法有容量瓶法和广口瓶法，其中容量瓶法用来测定砂的表观密度，广口瓶法用来测定石子的表观密度。以砂和石子为例分别介绍两种试验方法。（一）砂的表观密度试验（容量瓶法）1.主要仪器设备。容量瓶（500mL）、托盘天平，干燥器、浅盘、铝制料勺、温度计、烘箱、烧杯等。2.试样制备。将660g左右的试样在温度为105±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分为大致相等的两份待用。3.试验方法及步骤。（1）称取烘干的试样300g（m0），精确至1g，将试样装入容量瓶，注入冷开水至接近500mL的刻度处，摇转容量瓶，使试样在水中充分搅动，排除气泡，塞紧瓶塞。静置24h。（2）静置后用滴管添水，使水面与瓶颈500mL刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称取其质量（m1），精确至1g。（3）倒出瓶中的水和试样，将瓶的内外表面洗净。再向瓶内注入与前面水温相差不超过2℃，并在15℃～25℃范围内的冷开水至瓶颈500mL刻度线，塞紧瓶塞，擦干瓶外水分，称取其质量（m2），精确至1g。4.结果计算（1）按下式计算砂的表观密度（精确至10kg/m3）：（2）表观密度应用两份试样分别测定，并以两次结果的算术平均值作为测定结果，精确至10kg/m3，如两次测定结果的差值大于20kg/m3时，应重新取样测定。（二）石子表观密度试验（广口瓶法）1.主要仪器设备。广口瓶、烘箱、天平、筛子、浅盘、带盖容器、毛巾、刷子、玻璃片等。2.试样制备。将试样筛去4.75mm以下的颗粒，用四分法缩分（此方法见试验三“砂石材料试验”中的取样方法）至表Ⅰ-1规定的数量，洗刷干净后，分成大致相等的两份备用。表Ⅰ-1表观密度试验所需试样数量最大粒径（mm）小于26.531.537.563.075.0最少试样质量（kg）2.03.04.06.06.03.试验方法与步骤。（1）将试样浸水饱和后，装入广口瓶中，装试样时广口瓶应倾斜放置，然后注满饮用水，用玻璃片覆盖瓶口，以上下左右摇晃的方法排除气泡。（2）气泡排尽后，向瓶内添加饮用水，直至水面凸出到瓶口边缘，然后用玻璃片沿瓶口迅速滑行，使其紧贴瓶口水面。擦干瓶外水分后，称取试样、水、瓶和玻璃片的质量（m1），精确至1g。（3）将瓶中的试样倒入浅盘中，置于105±5℃的烘箱中干至恒重，取出放在带盖的容器中冷却至室温后称出试样的质量（m0），精确至1g。（4）将瓶洗净，重新注入饮用水，用玻璃片紧贴瓶口水面，擦干瓶外水分后称出质量（m2），精确至1g。4.试验结果计算。1.按下式计算石子的表观密度（精确到10kg/m3）：2.表观密度应用两份试样分别测定，并以两次结果的算术平均值作为测定结果，如两次结果之差大于20kg/m3，应重新取样试验；对颗粒材质不均匀的试样，如两次试验结果之差值超过20kg/m3，可取四次测定结果的算术平均值作为测定值。三、体积密度试验体积密度是指材料在自然状态下，单位体积（包括材料孔...
