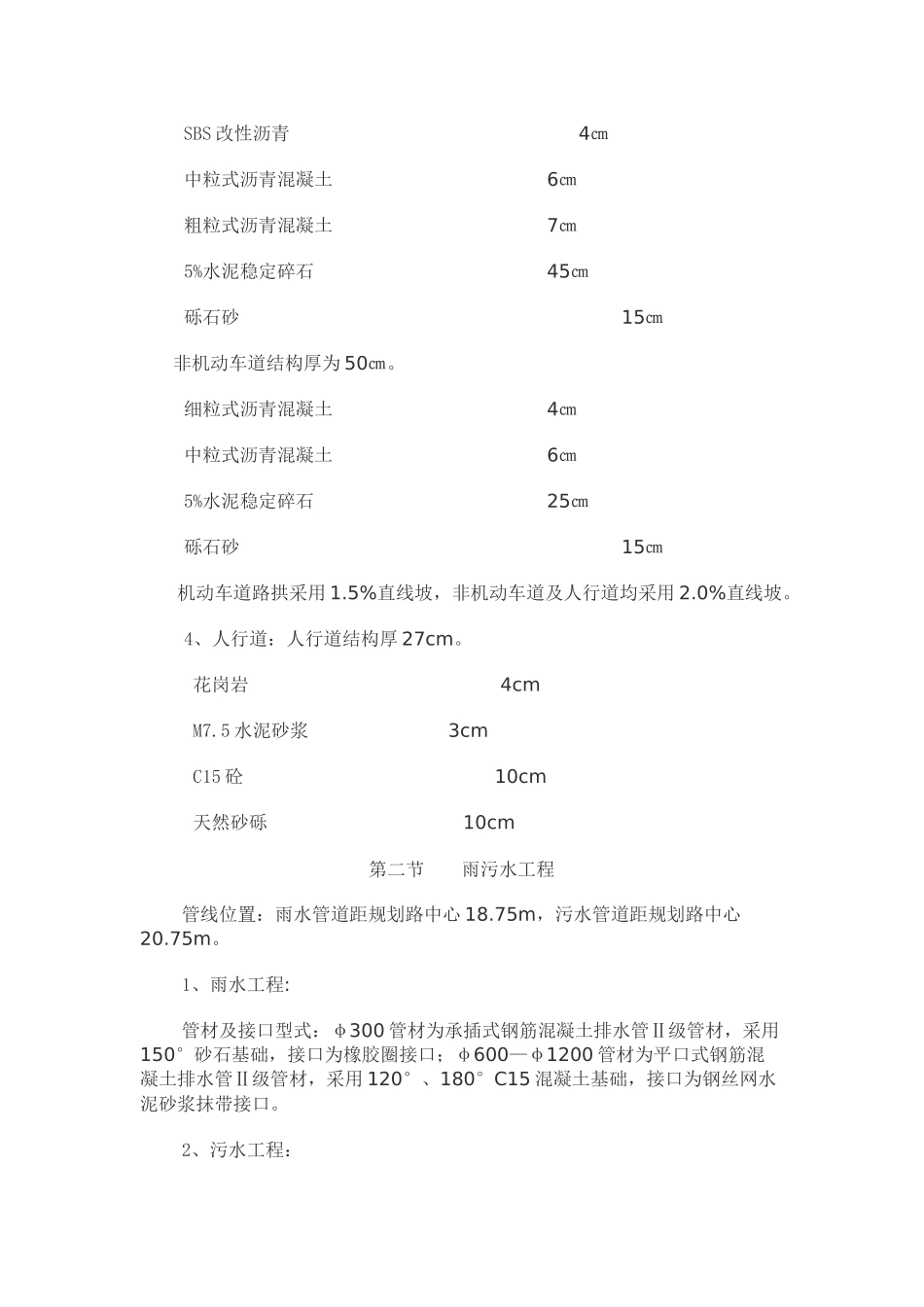

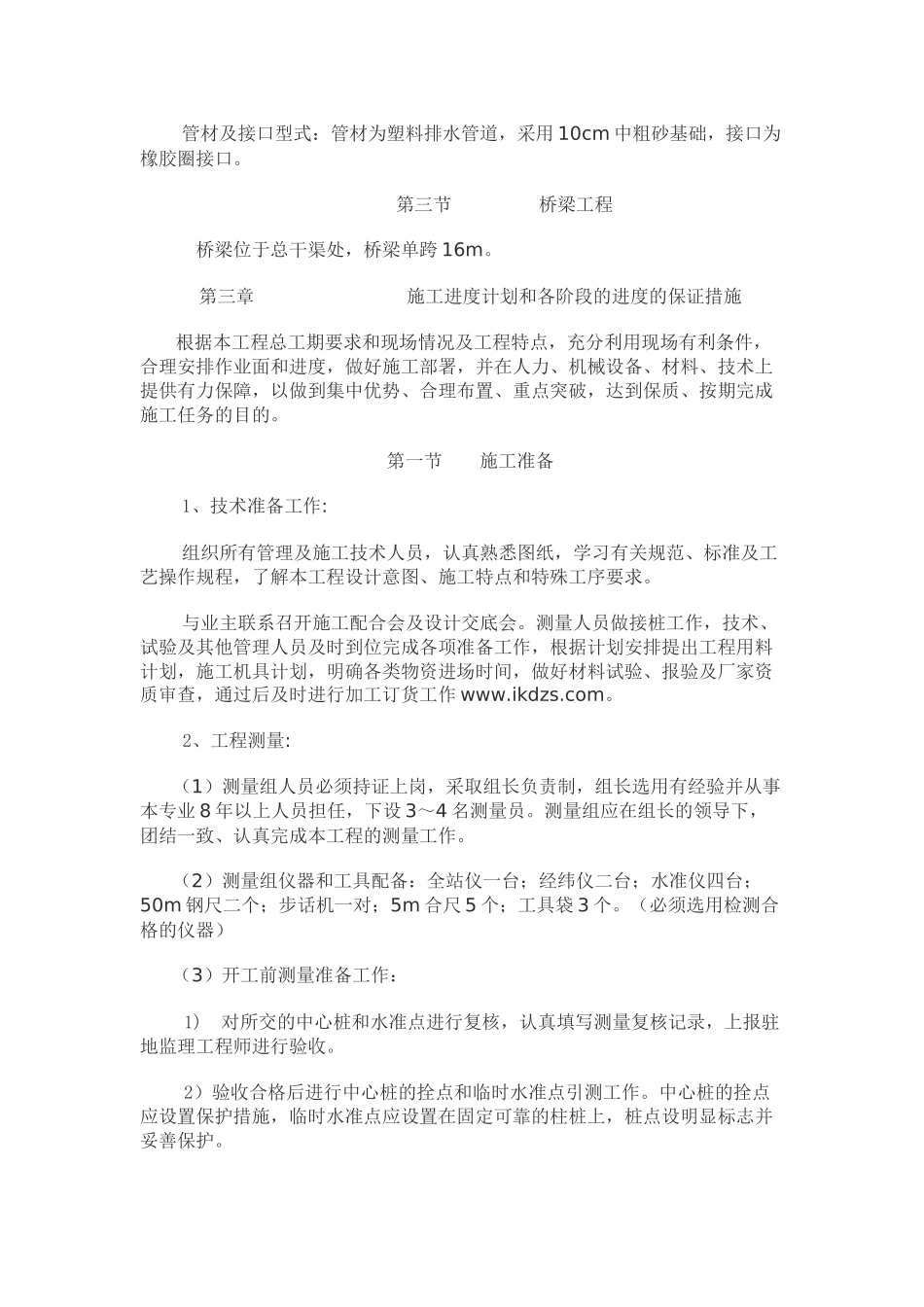

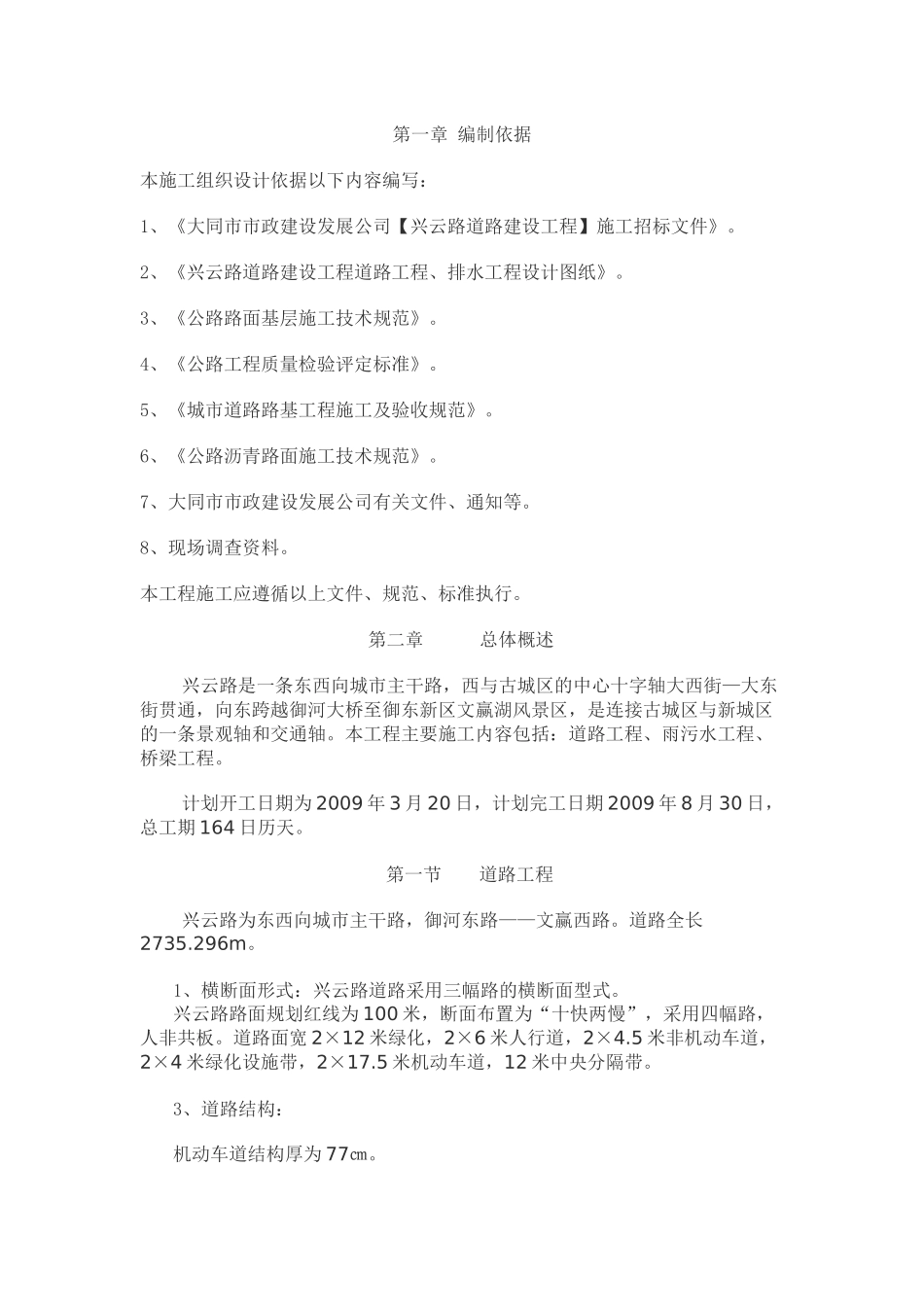

第一章编制依据本施工组织设计依据以下内容编写：1、《大同市市政建设发展公司【兴云路道路建设工程】施工招标文件》。2、《兴云路道路建设工程道路工程、排水工程设计图纸》。3、《公路路面基层施工技术规范》。4、《公路工程质量检验评定标准》。5、《城市道路路基工程施工及验收规范》。6、《公路沥青路面施工技术规范》。7、大同市市政建设发展公司有关文件、通知等。8、现场调查资料。本工程施工应遵循以上文件、规范、标准执行。第二章总体概述兴云路是一条东西向城市主干路，西与古城区的中心十字轴大西街—大东街贯通，向东跨越御河大桥至御东新区文赢湖风景区，是连接古城区与新城区的一条景观轴和交通轴。本工程主要施工内容包括：道路工程、雨污水工程、桥梁工程。计划开工日期为2009年3月20日，计划完工日期2009年8月30日，总工期164日历天。第一节道路工程兴云路为东西向城市主干路，御河东路——文赢西路。道路全长2735.296m。1、横断面形式：兴云路道路采用三幅路的横断面型式。兴云路路面规划红线为100米，断面布置为“十快两慢”，采用四幅路，人非共板。道路面宽2×12米绿化，2×6米人行道，2×4.5米非机动车道，2×4米绿化设施带，2×17.5米机动车道，12米中央分隔带。3、道路结构：机动车道结构厚为77㎝。SBS改性沥青4㎝中粒式沥青混凝土6㎝粗粒式沥青混凝土7㎝5%水泥稳定碎石45㎝砾石砂15㎝非机动车道结构厚为50㎝。细粒式沥青混凝土4㎝中粒式沥青混凝土6㎝5%水泥稳定碎石25㎝砾石砂15㎝机动车道路拱采用1.5%直线坡，非机动车道及人行道均采用2.0%直线坡。4、人行道：人行道结构厚27cm。花岗岩4cmM7.5水泥砂浆3cmC15砼10cm天然砂砾10cm第二节雨污水工程管线位置：雨水管道距规划路中心18.75m，污水管道距规划路中心20.75m。1、雨水工程:管材及接口型式：φ300管材为承插式钢筋混凝土排水管Ⅱ级管材，采用150°砂石基础，接口为橡胶圈接口；φ600—φ1200管材为平口式钢筋混凝土排水管Ⅱ级管材，采用120°、180°C15混凝土基础，接口为钢丝网水泥砂浆抹带接口。2、污水工程：管材及接口型式：管材为塑料排水管道，采用10cm中粗砂基础，接口为橡胶圈接口。第三节桥梁工程桥梁位于总干渠处，桥梁单跨16m。第三章施工进度计划和各阶段的进度的保证措施根据本工程总工期要求和现场情况及工程特点，充分利用现场有利条件，合理安排作业面和进度，做好施工部署，并在人力、机械设备、材料、技术上提供有力保障，以做到集中优势、合理布置、重点突破，达到保质、按期完成施工任务的目的。第一节施工准备1、技术准备工作:组织所有管理及施工技术人员，认真熟悉图纸，学习有关规范、标准及工艺操作规程，了解本工程设计意图、施工特点和特殊工序要求。与业主联系召开施工配合会及设计交底会。测量人员做接桩工作，技术、试验及其他管理人员及时到位完成各项准备工作，根据计划安排提出工程用料计划，施工机具计划，明确各类物资进场时间，做好材料试验、报验及厂家资质审查，通过后及时进行加工订货工作www.ikdzs.com。2、工程测量:（1）测量组人员必须持证上岗，采取组长负责制，组长选用有经验并从事本专业8年以上人员担任，下设3～4名测量员。测量组应在组长的领导下，团结一致、认真完成本工程的测量工作。（2）测量组仪器和工具配备：全站仪一台；经纬仪二台；水准仪四台；50m钢尺二个；步话机一对；5m合尺5个；工具袋3个。（必须选用检测合格的仪器）（3）开工前测量准备工作：1)对所交的中心桩和水准点进行复核，认真填写测量复核记录，上报驻地监理工程师进行验收。2）验收合格后进行中心桩的拴点和临时水准点引测工作。中心桩的拴点应设置保护措施，临时水准点应设置在固定可靠的柱桩上，桩点设明显标志并妥善保护。3）测量人员应认真学习复核图纸，掌握有关数据并做好内业工作。4）施工完成后应配合有关部门进行竣工测量和验收工作。3、雨季施工预防：按计划本工程在雨季之前完成，但也应做好春雨和雨季提前到来的预防工作；根据天气的变化做好材料、机具的苫盖，修建、疏通好现场排水渠道，准备好防雨和排水的材料、机具。4、生产准备：（1）办理开工手续，...
