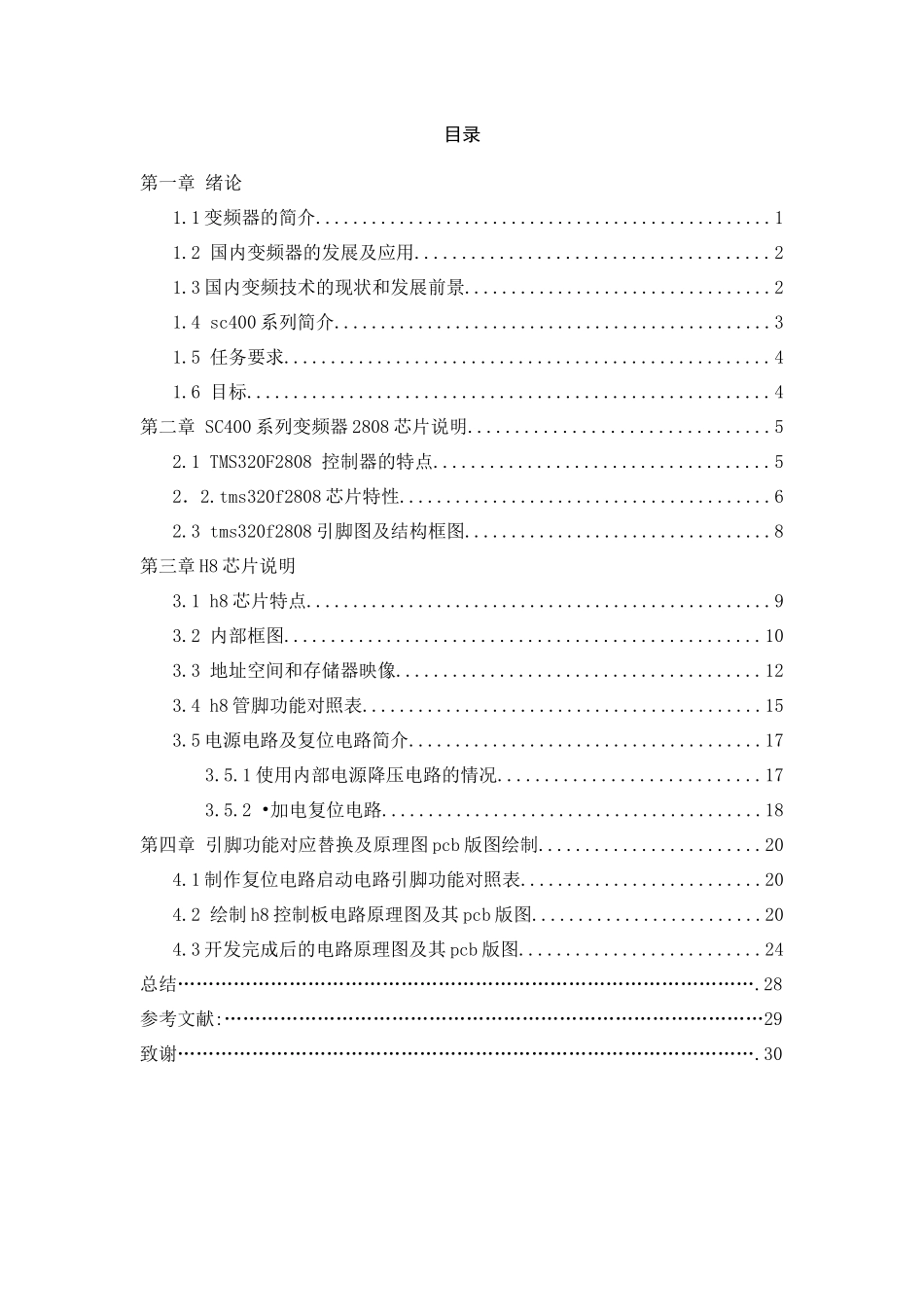

目录第一章绪论1.1变频器的简介.................................................11.2国内变频器的发展及应用......................................21.3国内变频技术的现状和发展前景.................................21.4sc400系列简介...............................................31.5任务要求....................................................41.6目标........................................................4第二章SC400系列变频器2808芯片说明................................52.1TMS320F2808控制器的特点....................................52．2.tms320f2808芯片特性........................................62.3tms320f2808引脚图及结构框图.................................8第三章H8芯片说明3.1h8芯片特点..................................................93.2内部框图...................................................103.3地址空间和存储器映像.......................................123.4h8管脚功能对照表...........................................153.5电源电路及复位电路简介......................................173.5.1使用内部电源降压电路的情况............................173.5.2•加电复位电路.........................................18第四章引脚功能对应替换及原理图pcb版图绘制........................204.1制作复位电路启动电路引脚功能对照表..........................204.2绘制h8控制板电路原理图及其pcb版图.........................204.3开发完成后的电路原理图及其pcb版图..........................24总结………………………………………………………………………………….28参考文献:……………………………………………………………………………29致谢………………………………………………………………………………….301绪论1.1变频器的简介近年来，随着电力电子技术、计算机技术、自动控制技术的迅速发展，交流传动与控制技术成为目前发展最为迅速的技术之一，电气传动技术面临着一场历史革命，即交流调速取代直流调速和计算机数字控制技术取代模拟控制技术已成为发展趋势。电机交流变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段。变频调速以其优异的调速和起制动性能，高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式。深入了解交流传动与控制技术的走向，具有十分积极的意义.一、变频器调速运行的节能原理实现变频调速的装置称为变频器。变频器一般由整流器、滤波器、驱动电路、保护电路以及控制器(MCU／DSP)等部分组成。首先将单相或三相交流电源通过整流器并经电容滤波后，形成幅值基本固定的直流电压加在逆变器上，利用逆变器功率元件的通断控制，使逆变器输出端获得一定形状的矩形脉冲波形。在这里，通过改变矩形脉冲的宽度控制其电压幅值；通过改变调制周期控制其输出频率，从而在逆变器上同时进行输出电压和频率的控制，而满足变频调速对U／f协调控制的要求。PWM的优点是能消除或抑制低次谐波，使负载电机在近正弦波的交变电压下运行，转矩脉冲小，调速范围宽。采用PWM控制方式的电机转速受到上限转速的限制。如对压缩机来讲，一般不超过7000r／rain。而采用PAM控制方式的压缩机转速可提高1.5倍左右，这样大大提高了快速增速和减速能力。同时，由于PAM在调整电压时具有对电流波形的整形作用，因而可以获得比PWM更高的效率。此外，在抗干扰方面也有着PWM无法比拟的优越性，可抑制高次谐波的生成，减小对电网的污染。采用该控制方式的变频调速技术后，电机定子电流下降64%，电源频率降低30%，出胶压力降低57%。由电机理论可知，异步电机的转速可表示为：n=60·f8(1—8)／pfs为电机定子频率(也即是电网频率)，P电机定子的绕组极对数，s为转差率。由上式可知，只要转差率不太大，可以近似认为转速n与fs成正比，这就意味着连续平滑的改变电源频率，就可以实现交流电动机大范围的连续平滑调...
