大峡电站工程设计自检报告VIP免费

大峡电站工程设计自检报告_第1页
1/109
大峡电站工程设计自检报告_第2页
2/109
大峡电站工程设计自检报告_第3页
3/109

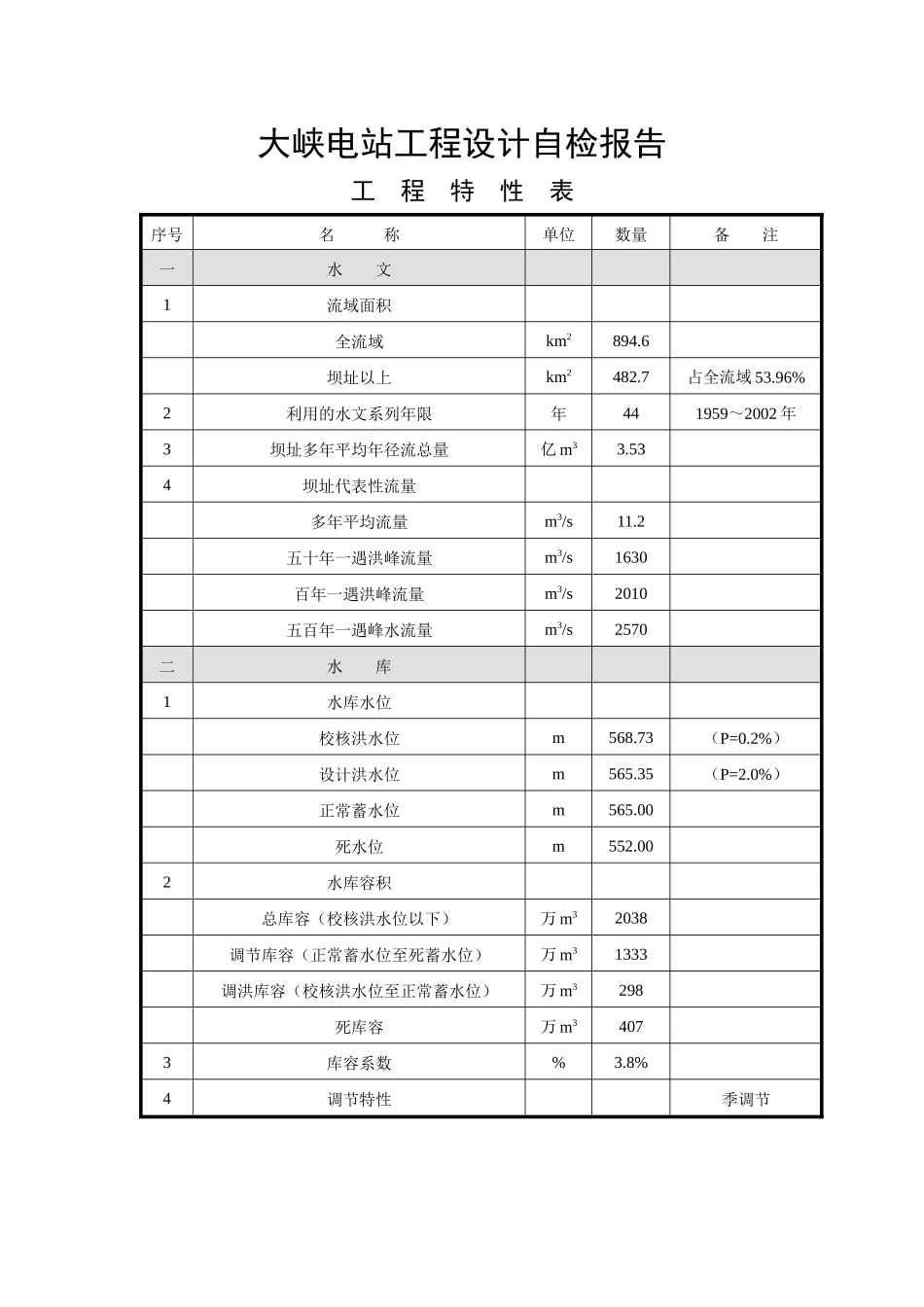

大峡电站工程设计自检报告工程特性表序号名称单位数量备注一水文1流域面积全流域km2894.6坝址以上km2482.7占全流域53.96%2利用的水文系列年限年441959~2002年3坝址多年平均年径流总量亿m33.534坝址代表性流量多年平均流量m3/s11.2五十年一遇洪峰流量m3/s1630百年一遇洪峰流量m3/s2010五百年一遇峰水流量m3/s2570二水库1水库水位校核洪水位m568.73(P=0.2%)设计洪水位m565.35(P=2.0%)正常蓄水位m565.00死水位m552.002水库容积总库容(校核洪水位以下)万m32038调节库容(正常蓄水位至死蓄水位)万m31333调洪库容(校核洪水位至正常蓄水位)万m3298死库容万m34073库容系数%3.8%4调节特性季调节工程特性表序号名称单位数量备注三下泄流量1校核洪水位时最大下泄流量m3/s2433(P=0.2%)2设计洪水位时最大下泄流量m3/s1560(P=2.0%)四尾水位1最高尾水位m497.802正常尾水位m493.003最低尾水位m491.50五特征水头1最大水头m802电能加权平均水头m723最小水头m554水轮机额定水头m70六工程效益指标1发电效益装机容量MW20保证出力MW1.9多年平均发电量亿度0.612单独运行年利用小时h3061单位kW投资(静态)元/kW6594单位电能投资(静态)元/kW·h2.48单独运行工程特性表序号名称单位数量备注七淹没损失及工程永久占地1淹没水田亩482淹没旱田亩1083迁移人口人464搬迁房屋m227005林地亩1036宅基地亩4.1八主要建筑物及设备1拦河坝坝型混凝土重力坝坝顶高程m568.80防浪墙顶高程m570.00最大坝高m88.0坝顶轴线长m159.5地基特征碳酸盐硅质板岩地震基本烈度/设防烈度度Ⅵ2泄水建筑物型式表孔泄流闸门型式表孔弧形闸门堰顶高程m555.00溢流堰前沿宽度m2×12.00孔口尺寸(B×H)m2×12×10.5最大泄量m3/s2433P=0.2%泄槽最大单宽流量m3/s101.40工程特性表序号名称单位数量备注3发电隧洞进水口底板高程m538.00设计引用流量m3/s32.00总长度m394.48主洞内径m4.0隧洞出口中心高程m492.004厂房型式地基特征碳酸岩硅质板岩主厂房尺寸(长×宽×高)m20.5×15.0×14.3机组安装高程m492.005变电站面积(长×宽)m52×22(GIS)6导流建筑物型式城门洞型进口高程m495.00孔口尺寸(宽×高)m5×5.4矩形洞身尺寸(宽×高)m5×5.4城门洞型总长度m5537主要机电设备(1)水轮机台数台2水轮机出力MW10.31最大水头m80.00最小水头m55.0工程特性表序号名称单位数量备注单机设计引用流量m3/s16.06(2)发电机台数台2SF10-16/3300单机容量MW10电压kV10.5(3)变压器台数台2SEPZ-12500-110容量MVA10(4)输电线路电压kV110回路数回路1九施工1主体工程工程量土石方开挖万m324.40填筑土石方万m32.10混凝土万m311.07金属结构t657帷幕灌浆m9510固结灌浆m2810施工供电kV11县电网施工期限月421工程设计概况1.1工程位置大峡水电站枢纽位于湖北省竹溪县境内,泉河流域规划中梯级电站的第三级,工程距天宝乡3km,距竹溪县城83km。拦截堵河西支泗河上游的一级支流泉河。河流全长82.2km,流域面积894.6km2,大峡电站坝址以上流域面积482.70km2,占全流域的53.96%,河长27.5km,河床比降20.1‰。多年平均径流量为11.2m3/s,多年平均径流总量为3.53亿m3,多年平均径流深为733.9mm。1.2主要工程量及投资(1)主要工程量土石方开挖24.4万m3,土石方回填2.1万m3,各类砌石2629m3,各类混凝土19.5万m3,金属结构657t,灌浆工程12320m。(2)工程估算该工程设计工期为3年。按2004年4季度价格水平,变更后本工程静态投资为14895.42万元,工程总投资为15888.03万元。1.3工程设计及审批过程1.3.1工程规划设计泉河流域位于湖北省竹溪县境内,为堵河西支泗河上游的一级支流,源于竹溪县大巴山南,流经竹溪县丰溪、泉溪、天宝、龙滩、兵营、新洲等乡镇,在郭家洲与泗河汇合。河流全长82.2km,流域面积894.6km2,红岩三级坝址以上流域面积482.70km2,占全流域的53.96%,河长27.5km,河床比降20.1‰。干流天然落差1697m,理论蕴藏量9.61万kW。目前已兴建龙滩、顺河、劝子洞等三处小型径流式电站,总装机1.55MW,基本处于未开发状态。为了开发泉河的水力资源,受竹溪县政府委托,湖北省水利水电勘测设计院于2002年经现场查勘,编写了《泉河流域水电梯级开发规划...
