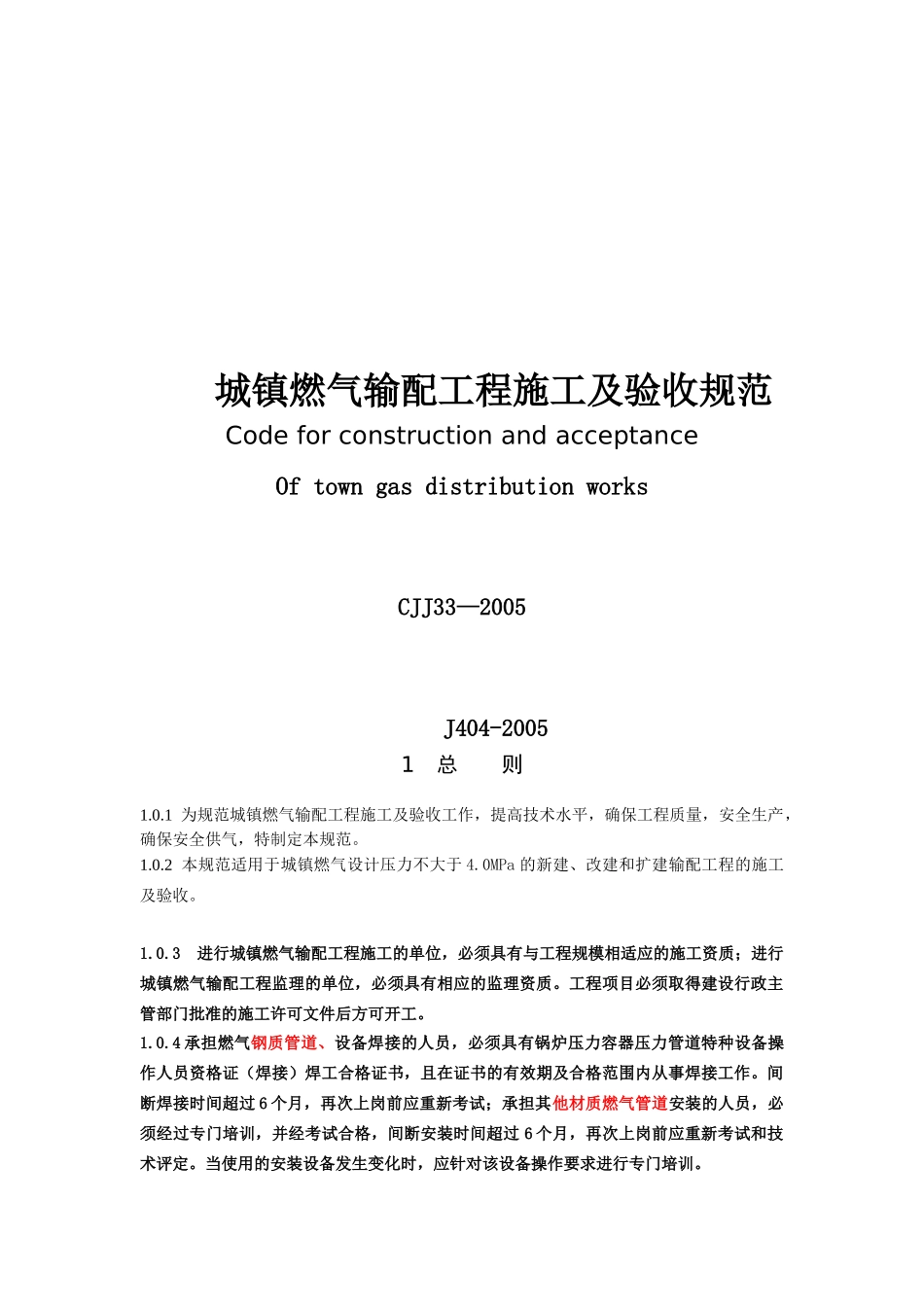

城镇燃气输配工程施工及验收规范CodeforconstructionandacceptanceOftowngasdistributionworksCJJ33—2005J404-20051总则1.0.1为规范城镇燃气输配工程施工及验收工作，提高技术水平，确保工程质量，安全生产，确保安全供气，特制定本规范。1.0.2本规范适用于城镇燃气设计压力不大于4.0MPa的新建、改建和扩建输配工程的施工及验收。1.0.3进行城镇燃气输配工程施工的单位，必须具有与工程规模相适应的施工资质；进行城镇燃气输配工程监理的单位，必须具有相应的监理资质。工程项目必须取得建设行政主管部门批准的施工许可文件后方可开工。1.0.4承担燃气钢质管道、设备焊接的人员，必须具有锅炉压力容器压力管道特种设备操作人员资格证（焊接）焊工合格证书，且在证书的有效期及合格范围内从事焊接工作。间断焊接时间超过6个月，再次上岗前应重新考试；承担其他材质燃气管道安装的人员，必须经过专门培训，并经考试合格，间断安装时间超过6个月，再次上岗前应重新考试和技术评定。当使用的安装设备发生变化时，应针对该设备操作要求进行专门培训。1.0.5工程施工必须按设计文件进行，如发现施工图有误或燃气设施的设置不能满足现行国家标准《城镇燃气设计规范》GB50028时，不得自行更改，应及时向建设单位和设计单位提出变更设计要求。修改设计或材料代用应经原设计部门同意。1.0.6工程施工所用设备、管道组成件等，应符合国家现行有关产品标准的规定，且必须具有生产厂质量检验部门的产品合格文件。否则不得使用。1.0.7在入库或进入施工现场前，应对管道组成件进行检查，其材质、规格、型号应符合设计文件和合同的规定，并按现行的国家产品标准进行外观检查；对外观质量有异议、设计文件或本规范有要求时应进行有关质量检验的管材，不合格者不得使用。1.0.8参与工程项目的各方在施工过程中，应遵守国家和地方有关安全、文明施工、劳动保护、防火、防爆、环保和文物保护等有关方面的规定。1.0.9城镇燃气输配工程施工及验收除应遵守本规范外，尚应遵守国家现行有关强制性标准的规定。2土方工程2.1一般规定2.1.1土方施工前，建设单位应组织有关单位向施工单位进行现场交桩。临时水准点、管道轴线控制桩、高程桩，应经过复核后方可使用，并应经常校核。2.1.2施工单位应会同建设等有关单位，核对管线路由、相关地下管线以及构筑物的资料，必要时局部开挖核实。2.1.3施工前，建设单位应对施工区域内有碍施工的已有地上、地下障碍物，与有关单位协商处理完毕。2.1.4在施工中，燃气管道穿越其他市政设施时，应对市政设施采取保护措施，必要时应征得产权单位的同意。2.1.5在地下水位较高的地区或雨季施工时，应采取降低水位或排水措施，及时清除沟内积水。2.2施工现场安全防护2.2.1在沿车行道、人行道施工时，应在管沟沿线设置安全护栏，并应设置明显的警示标志。在施工路段沿线，应设置夜间警示灯。2.2.2在繁华路段和城市主要道路施工时，宜采用封闭式施工方式。2.2.3在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，并应设有负责安全的人员。2.3开槽2.3.1混凝土路面和沥青路面的开挖应使用切割机切割。2.3.2管道沟槽应按设计规定的平面位置和标高开挖。当采用人工开挖且无地下水时，槽底预留值宜为0.05～0.10m；当采用机械开挖或有地下水时，槽2.3.3管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法确定，也可按下列要求确定：1.单管沟底组装按表2.3.3确定。表2.3.3沟底宽度尺寸管道公称管径（mm）50～80100～200250～350400～450500～600700～800900～10001100～12001300～1400沟底宽度（m）0.60.70.81.01.31.61.82.02.22.单管沟边组装和双管同沟敷设可按下式计算：底预留值应不小于0.15m；管道安装前应人工清底至设计标高。（2.3.3）式中a──沟底宽度（m）；D1──第一条管道外径（m）；D2──第二条管道外径（m）；s──两管道之间的设计净距（m）；c──工作宽度，在沟底组装：c=0.6（m）；在沟边组装：c=0.3（m）。2.3.4梯形槽（如图2.3.4）上口宽度可按下式计算：bha图2.3.4梯形槽横断面b=a+2nh(2.3.4)式中b──沟槽上口宽度（m）；a──沟槽底宽度（m）...
