常用电子定律与定理VIP免费

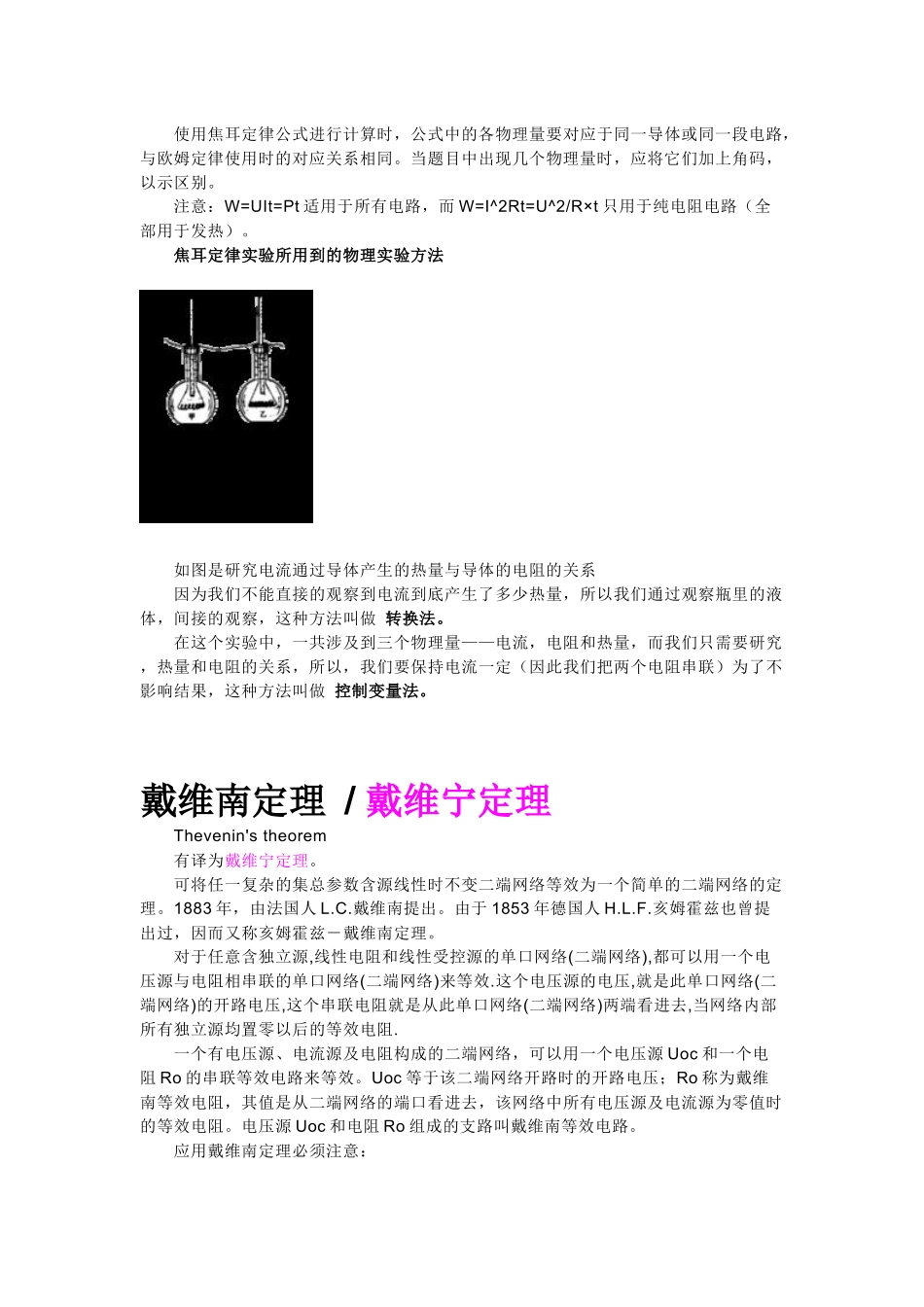

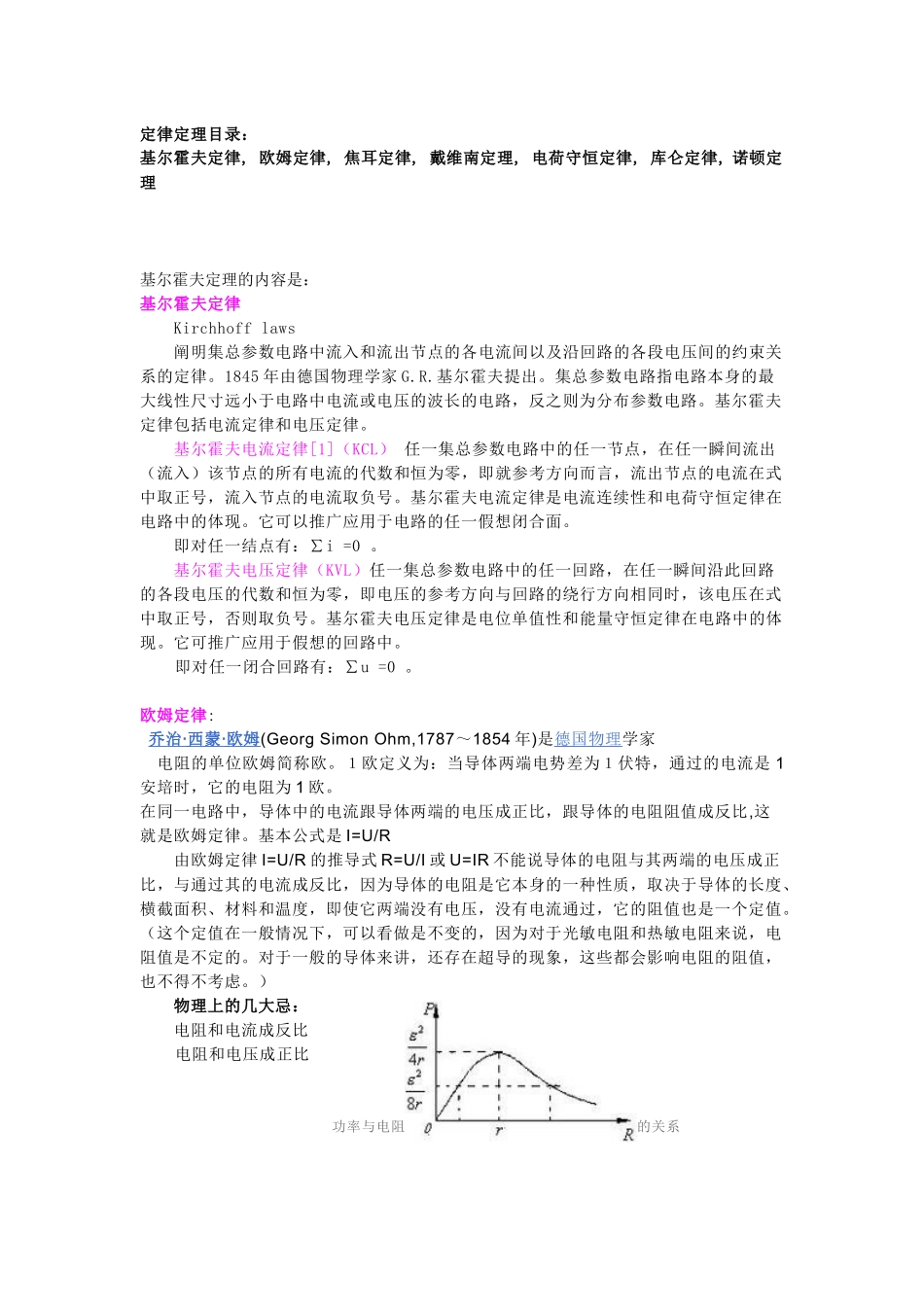

定律定理目录：基尔霍夫定律,欧姆定律,焦耳定律,戴维南定理,电荷守恒定律,库仑定律,诺顿定理基尔霍夫定理的内容是：基尔霍夫定律Kirchhofflaws阐明集总参数电路中流入和流出节点的各电流间以及沿回路的各段电压间的约束关系的定律。1845年由德国物理学家G.R.基尔霍夫提出。集总参数电路指电路本身的最大线性尺寸远小于电路中电流或电压的波长的电路，反之则为分布参数电路。基尔霍夫定律包括电流定律和电压定律。基尔霍夫电流定律[1]（KCL）任一集总参数电路中的任一节点，在任一瞬间流出（流入）该节点的所有电流的代数和恒为零，即就参考方向而言，流出节点的电流在式中取正号，流入节点的电流取负号。基尔霍夫电流定律是电流连续性和电荷守恒定律在电路中的体现。它可以推广应用于电路的任一假想闭合面。即对任一结点有：∑i=0。基尔霍夫电压定律（KVL）任一集总参数电路中的任一回路，在任一瞬间沿此回路的各段电压的代数和恒为零，即电压的参考方向与回路的绕行方向相同时，该电压在式中取正号，否则取负号。基尔霍夫电压定律是电位单值性和能量守恒定律在电路中的体现。它可推广应用于假想的回路中。即对任一闭合回路有：∑u=0。欧姆定律:乔治·西蒙·欧姆(GeorgSimonOhm,1787～1854年)是德国物理学家电阻的单位欧姆简称欧。１欧定义为：当导体两端电势差为１伏特，通过的电流是1安培时，它的电阻为1欧。在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值成反比,这就是欧姆定律。基本公式是I=U/R由欧姆定律I=U/R的推导式R=U/I或U=IR不能说导体的电阻与其两端的电压成正比，与通过其的电流成反比，因为导体的电阻是它本身的一种性质，取决于导体的长度、横截面积、材料和温度，即使它两端没有电压，没有电流通过，它的阻值也是一个定值。（这个定值在一般情况下，可以看做是不变的，因为对于光敏电阻和热敏电阻来说，电阻值是不定的。对于一般的导体来讲，还存在超导的现象，这些都会影响电阻的阻值，也不得不考虑。）物理上的几大忌：电阻和电流成反比电阻和电压成正比功率与电阻的关系焦耳定律焦耳定律[1]：是定量说明传导电流将电能转换为热能的定律。①文字叙述，电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比。②公式：焦耳定律数学表达式：Q=I^2Rt，导出公式有Q=UIt和Q=U^2/R×t。前式为普遍适用公式，导出公式适用于纯电阻电路。③注意问题：电流所做的功全部产生热量，即电能全部转化为内能，这时有Q=W。电热器和白炽电灯属于上述情况。④在串联电路中，因为通过导体的电流相等。通电时间也相等，根据焦耳定律，可知导体产生的热量跟电阻成正比，即⑤在并联电路中,导体两端的电压相等,通电时间也相等,根据,可知电流通过导体产生的热量跟导体的电阻成反比,即⑥电热器:利用电流的热效应来加热的设备,电炉、电烙铁、电熨斗、电饭锅、电烤炉等都是常见电热器。电热器的主要组成部分是发热体，发热体是由电阻率大，熔点高的电阻丝绕在绝缘材料上制成。焦耳定律是定量说明传导电流将电能转换为热能的定律。1841年，英国物理学家焦耳发现载流导体中产生的热量Q（称为焦耳热）与电流I的平方、导体的电阻R、通电时间t成正比，这个规律叫焦耳定律。采用国际单位制，其表达式为Q=I^2×Rt或热功率P=I^2×R其中Q、I、R、t、P各量的单位依次为焦耳、安培、欧姆、秒和瓦特。焦耳定律是设计电照明，电热设备及计算各种电气设备温升的重要公式。焦耳定律在串联电路中的运用：在串联电路中，电流是相等的，则电阻越大时，产生的热越多。焦耳定律在并联电路中的运用：在并联电路中，电压是相等的，通过变形公式，W=Q=Pt=U^2/R×t，当U定时，R越大则Q越小。需要注明的是，焦耳定律与电功公式W=UIt适任何元件及发热的计算，即只有在像电热器这样的电路（纯电阻电路）中才可用Q=W=UIt=I^2Rt=U^2/R×t。另外，焦耳定律还可变形为Q=IRQ（后面的Q是电荷量，单位库仑（c））。图为焦耳定律的实验图。1．正确理解和使用焦耳定律焦耳定律是一个实验定律，它的适用范围很广。遇到电流热效应的问题时，例如要计算电流通过某一电路时放出热...
