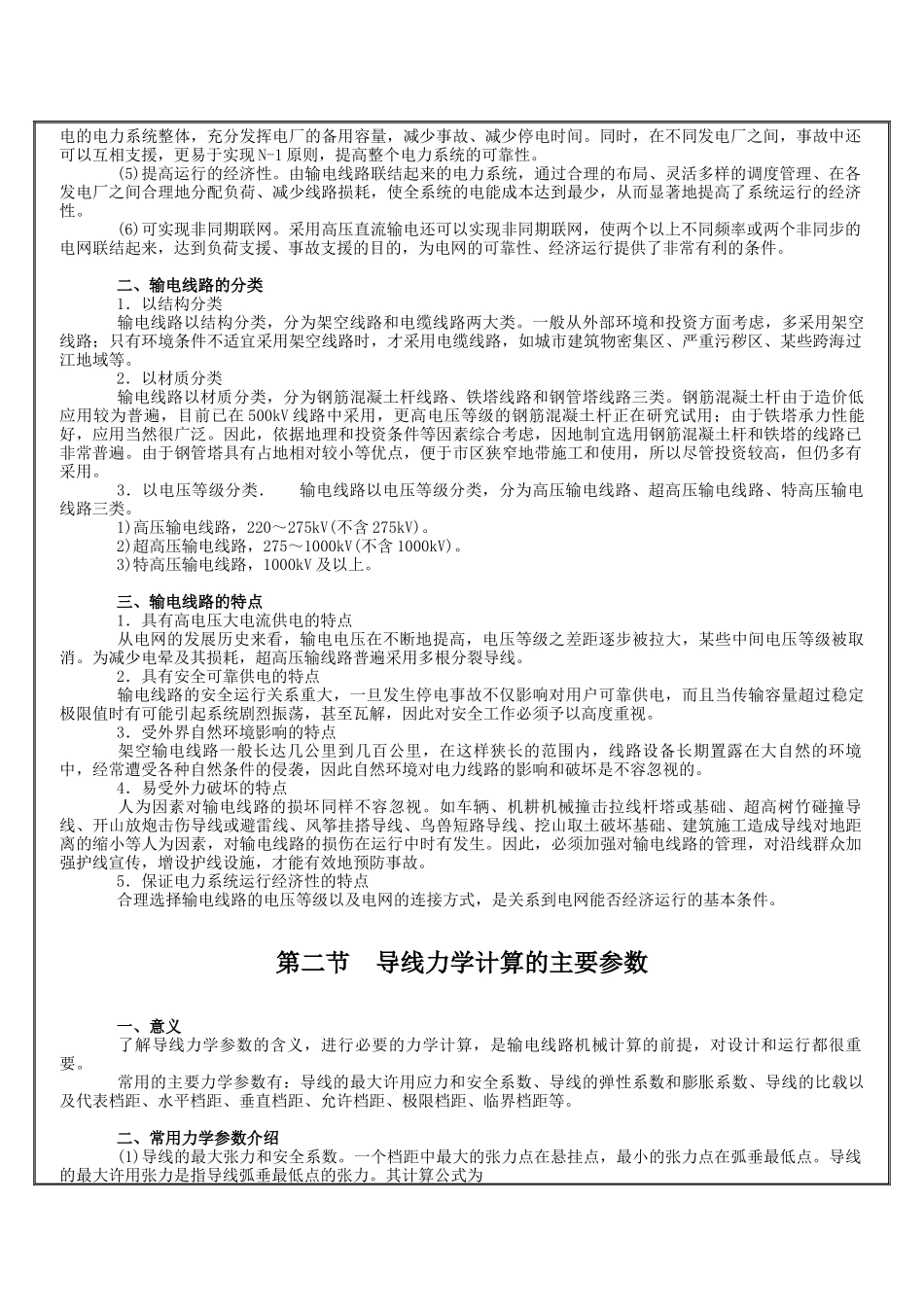

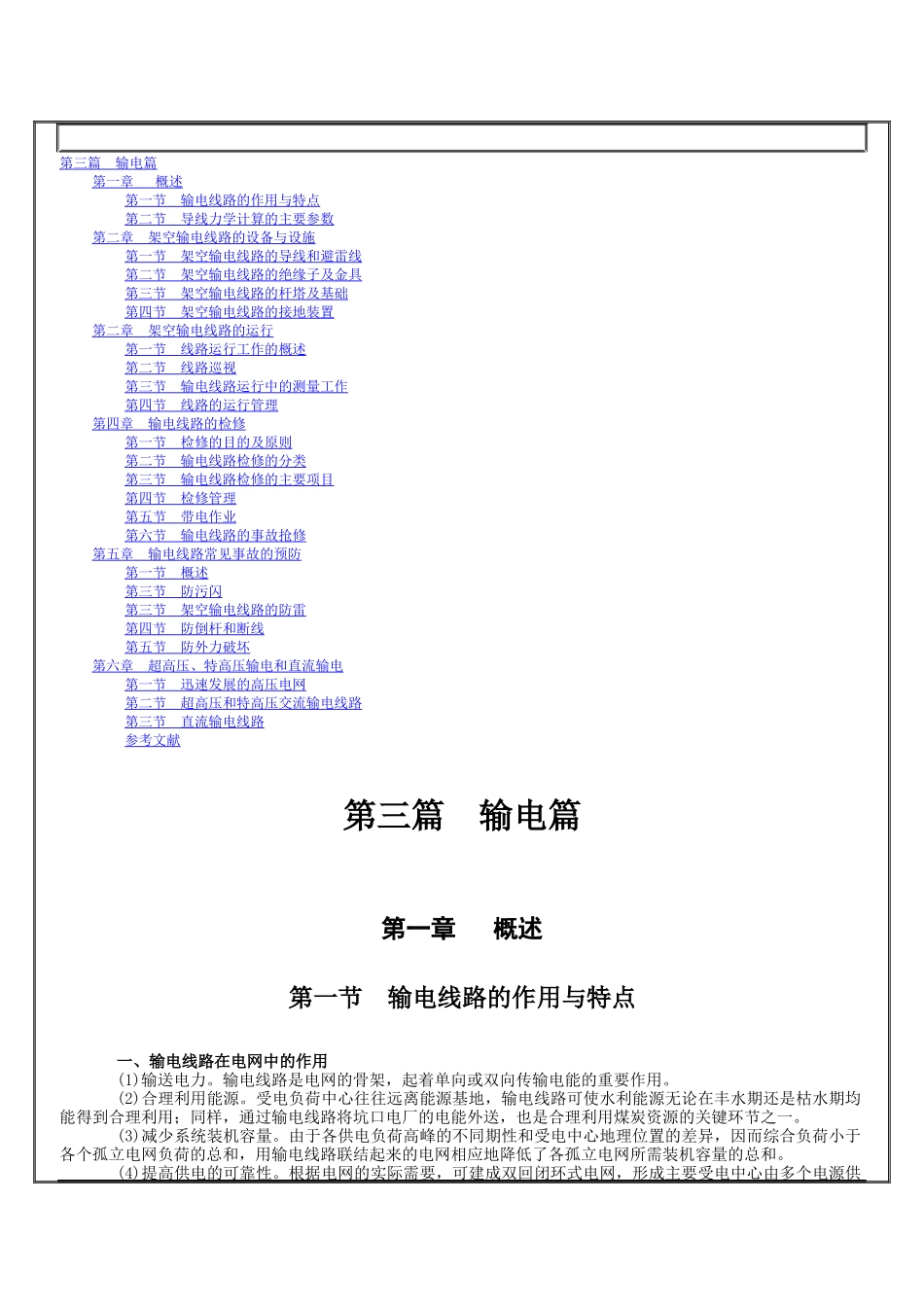

第三篇输电篇第一章概述第一节输电线路的作用与特点第二节导线力学计算的主要参数第二章架空输电线路的设备与设施第一节架空输电线路的导线和避雷线第二节架空输电线路的绝缘子及金具第三节架空输电线路的杆塔及基础第四节架空输电线路的接地装置第二章架空输电线路的运行第一节线路运行工作的概述第二节线路巡视第三节输电线路运行中的测量工作第四节线路的运行管理第四章输电线路的检修第一节检修的目的及原则第二节输电线路检修的分类第三节输电线路检修的主要项目第四节检修管理第五节带电作业第六节输电线路的事故抢修第五章输电线路常见事故的预防第一节概述第三节防污闪第三节架空输电线路的防雷第四节防倒杆和断线第五节防外力破坏第六章超高压、特高压输电和直流输电第一节迅速发展的高压电网第二节超高压和特高压交流输电线路第三节直流输电线路参考文献第三篇输电篇第一章概述第一节输电线路的作用与特点一、输电线路在电网中的作用(1)输送电力。输电线路是电网的骨架，起着单向或双向传输电能的重要作用。(2)合理利用能源。受电负荷中心往往远离能源基地，输电线路可使水利能源无论在丰水期还是枯水期均能得到合理利用；同样，通过输电线路将坑口电厂的电能外送，也是合理利用煤炭资源的关键环节之一。(3)减少系统装机容量。由于各供电负荷高峰的不同期性和受电中心地理位置的差异，因而综合负荷小于各个孤立电网负荷的总和，用输电线路联结起来的电网相应地降低了各孤立电网所需装机容量的总和。(4)提高供电的可靠性。根据电网的实际需要，可建成双回闭环式电网，形成主要受电中心由多个电源供电的电力系统整体，充分发挥电厂的备用容量，减少事故、减少停电时间。同时，在不同发电厂之间，事故中还可以互相支援，更易于实现N-1原则，提高整个电力系统的可靠性。(5)提高运行的经济性。由输电线路联结起来的电力系统，通过合理的布局、灵活多样的调度管理、在各发电厂之间合理地分配负荷、减少线路损耗，使全系统的电能成本达到最少，从而显著地提高了系统运行的经济性。(6)可实现非同期联网。采用高压直流输电还可以实现非同期联网，使两个以上不同频率或两个非同步的电网联结起来，达到负荷支援、事故支援的目的，为电网的可靠性、经济运行提供了非常有利的条件。二、输电线路的分类1．以结构分类输电线路以结构分类，分为架空线路和电缆线路两大类。一般从外部环境和投资方面考虑，多采用架空线路；只有环境条件不适宜采用架空线路时，才采用电缆线路，如城市建筑物密集区、严重污秽区、某些跨海过江地域等。2．以材质分类输电线路以材质分类，分为钢筋混凝土杆线路、铁塔线路和钢管塔线路三类。钢筋混凝土杆由于造价低应用较为普遍，目前已在500kV线路中采用，更高电压等级的钢筋混凝土杆正在研究试用；由于铁塔承力性能好，应用当然很广泛。因此，依据地理和投资条件等因素综合考虑，因地制宜选用钢筋混凝土杆和铁塔的线路已非常普遍。由于钢管塔具有占地相对较小等优点，便于市区狭窄地带施工和使用，所以尽管投资较高，但仍多有采用。3．以电压等级分类．输电线路以电压等级分类，分为高压输电线路、超高压输电线路、特高压输电线路三类。1)高压输电线路，220～275kV(不含275kV)。2)超高压输电线路，275～1000kV(不含1000kV)。3)特高压输电线路，1000kV及以上。三、输电线路的特点1．具有高电压大电流供电的特点从电网的发展历史来看，输电电压在不断地提高，电压等级之差距逐步被拉大，某些中间电压等级被取消。为减少电晕及其损耗，超高压输线路普遍采用多根分裂导线。2．具有安全可靠供电的特点输电线路的安全运行关系重大，一旦发生停电事故不仅影响对用户可靠供电，而且当传输容量超过稳定极限值时有可能引起系统剧烈振荡，甚至瓦解，因此对安全工作必须予以高度重视。3．受外界自然环境影响的特点架空输电线路一般长达几公里到几百公里，在这样狭长的范围内，线路设备长期置露在大自然的环境中，经常遭受各种自然条件的侵袭，因此自然环境对电力线路的影响和破坏是不容忽视的。4．易受外力破坏的特点人为因素对输电线路的损坏同样不容忽视。如车辆、机耕...
