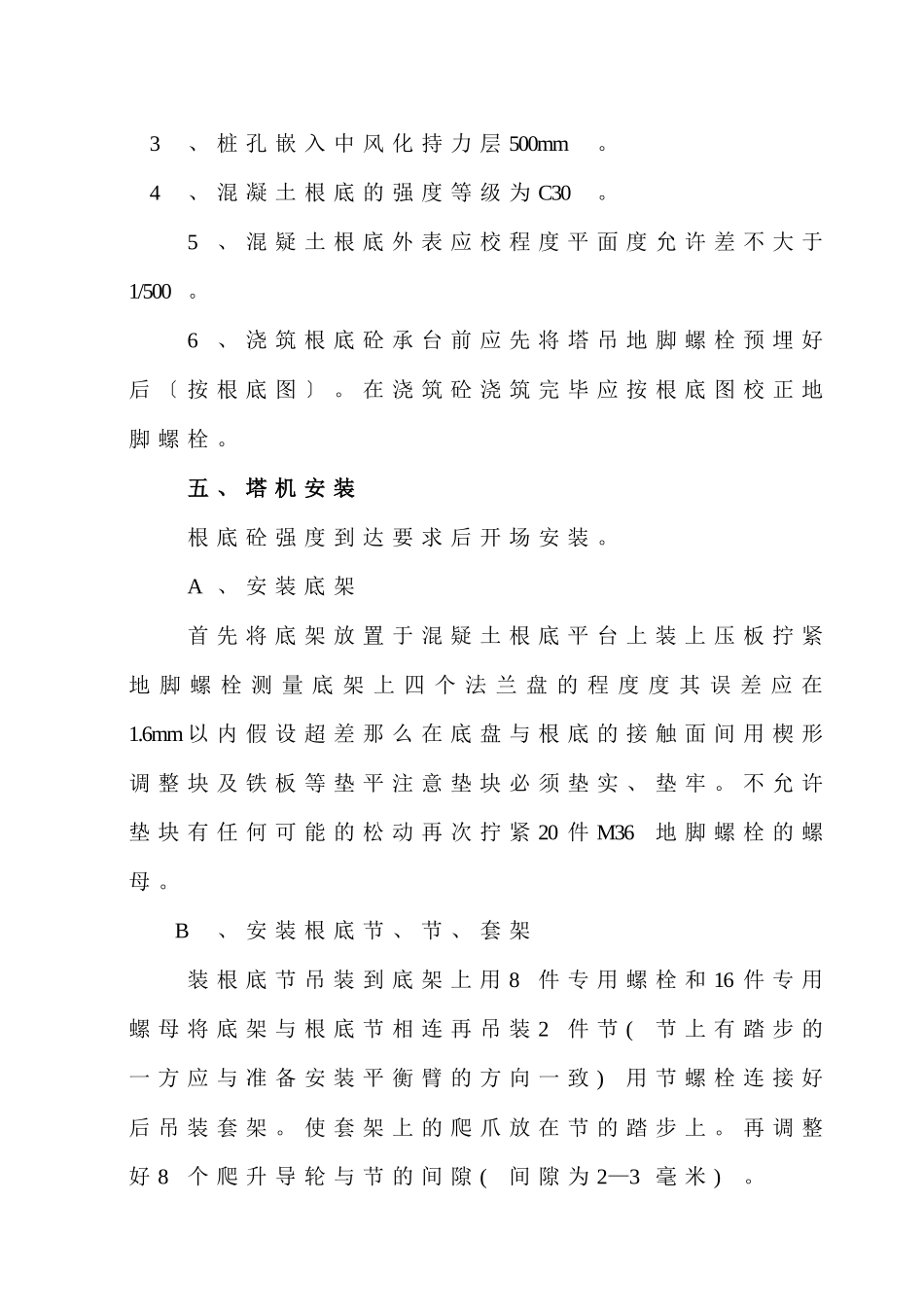

塔机安拆方案一、工程概况1、本工程为******工程位于******。由*****开发建立由*****设计监理：*****施工：*****。2、本工程为全现浇框剪构造。由裙楼及塔楼组成构造布较为复杂造型新颖。施工现场比拟狭窄可供使用的场地较小给施工带来极大的不便。建筑物为****型。3、根据本工程构造及施工特点拟在建筑物*****轴中部靠外侧布置一台QTZ50塔式起重机能满足施工中垂直运输和程度运输的需要。二、准备情况1、采用*****建筑机械消费的QTZ50自升式塔式起重机。2、安装塔机时需一汽车吊其性能适应起吊部件的需要。能妥善协调各种安装和组装步骤合理配置塔机安装人员及来往通道组装现场之间的关系那么能将使用汽车吊的时间减至最少。3、组织有资质的专业安装队伍。三、机具情况l、本机为式根本型起升高度为32米附着式是在式的根底上增加塔身节和附着装置即可实现起升高度可达100米。2、采用长臂架构造吊臂出厂时臂长为46米根据不同施工场地的情况还可将吊臂组合成35米、30米两种工作幅度。根据本现场的情况采用吊臂组合成40米。3、起升机构采用电磁离合器变速同时采用涡流调整器调整起升机构的速度以获得理想的起升速度及最低稳定速度实现轻载高速、重载低速的合理起升性能进步施工效率。4、回转机构采用行星齿轮减速机构造紧凑采用液力偶合器联接使起动平稳并设有回转制动装置重物就位准确。5、小车牵引机构采用蜗轮杆减速机双速电机驱动具有二种牵引速度以进步工效。6、采用机械式力矩限制器和起重量限制器构造简单灵敏可靠便于维修。7、采用联动控制台操作灵敏轻便舒适可靠。四、塔吊根底固定式塔式起重机的地基根底是保证塔机平安使用的必要条件对根底的根本要求提出如下：1、根底的土质应巩固牢实要求承载才能大于20吨/平方米。2、根底采用1个人工挖孔桩桩顶为现浇砼承台见根底图)。3、桩孔嵌入中风化持力层500mm。4、混凝土根底的强度等级为C30。5、混疑土根底外表应校程度平面度允许差不大于1/500。6、浇筑根底砼承台前应先将塔吊地脚螺栓预埋好后〔按根底图〕。在浇筑砼浇筑完毕应按根底图校正地脚螺栓。五、塔机安装根底砼强度到达要求后开场安装。A、安装底架首先将底架放置于混疑土根底平台上装上压板拧紧地脚螺栓测量底架上四个法兰盘的程度度其误差应在1.6mm以内假设超差那么在底盘与根底的接触面间用楔形调整块及铁板等垫平注意垫块必须垫实、垫牢。不允许垫块有任何可能的松动再次拧紧20件M36地脚螺栓的螺母。B、安装根底节、节、套架装根底节吊装到底架上用8件专用螺栓和16件专用螺母将底架与根底节相连再吊装2件节(节上有踏步的一方应与准备安装平衡臂的方向一致)用节螺栓连接好后吊装套架。使套架上的爬爪放在节的踏步上。再调整好8个爬升导轮与节的间隙(间隙为2—3毫米)。C、安装回转支承总成下支座回转支承上支座出厂时已用螺栓连为整体。将该组件吊起至套架上使下支座上焊有阿拉伯数字的一面对正套架上引进节的一面对正下支座上四根主弦杆与节上的止口用销轴与套架连接起来并用8件M30的节螺栓将下支座与节连接然后安装上支座的工作平台。D、安装回转塔身总成吊起回转塔身安装时注意与平衡臂和吊臂铰接用支耳的方向回转塔身上支耳为单片的一面与准备安装平衡臂的方向一致反之那么是安装在吊臂方向应朝前方。用16件M24X114的专用螺栓和32件M24的专用螺母将回转塔身与上支座紧固。调整8件爬升导轮与塔身主弦杆之间的间隙2-3毫米。E、安装塔顶吊装前在地面上先把塔顶上的平台。栏杆、扶梯装好随后把塔顶吊到回转塔身上用16件M24×114的专用螺栓和32件M24的专用螺母将回转塔身与上支座紧固吊装时应将塔顶垂直的一侧朝前(吊臂方向)。F、安装平衡臂总成在地面上把两节平衡臂组装好将起升机构、电控箱、电阻箱、平衡臂拉杆装在平臂上与回转塔身铰接并穿好开口销。然后缓慢地将平衡臂放下。再吊装两块2.2吨重的平衡重安装在靠近塔身中心线的平衡臂上。G、安装司机室司机室的电气设备安装齐全后把司机室吊起到上支座右平台的前端对准耳板上孔的位置然后用三根销轴联接并穿好开口销。H、安装吊臂总成先按照要求拼装好吊臂把吊臂停靠在约在0.6m高的支架上将维修吊栏紧固在变幅小...
