卢旺达15MW电气运行规程VIP免费

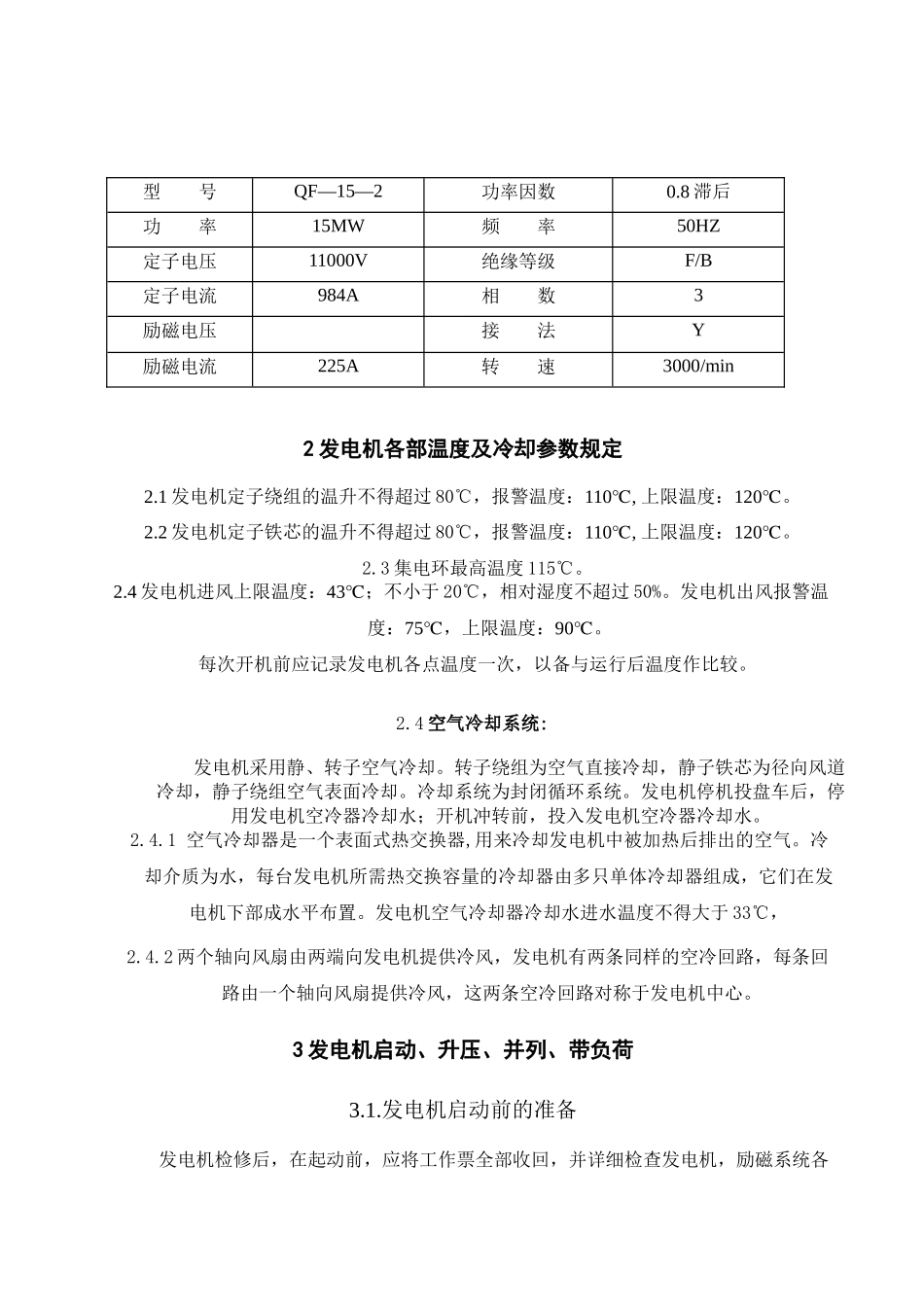

卢旺达15MW机组电气运行规程编制说明一、本规程的编制是以中国电力部颁发《电力安全运行规程》（电气与变压器）为依据，参照电力标准汇编，结合设计和制造厂家《安装使用说明书》，参照同类电厂并结合卢旺达15MW电站实践情况而编制。二、本规程颁发后，各有关人员认真学习和掌握，并在运行中遵照执行。本规程中若有与部颁规程或电力工业标准相抵触的地方，应按照部颁规程执行。三、整理和编辑时间紧促加之编辑者水平有限，现场技术资料不全面未尽之处恳请指正，本规程在执行中，如发现问题时，需及时修定，使之日臻完善。审核后为准。编写；源和电站邓成才2014.10.11.1发电机概况及技术规范1.1发电机概况EWASA电站#1.机为QF—15—2型汽轮发电机。由山东济南发电设备厂制造。发电机冷却方式采用定子空外冷、转子空内冷方式。励磁系统采用静止可控硅励磁方式。1.2发电机铭牌数据：型号QF—15—2功率因数0.8滞后功率15MW频率50HZ定子电压11000V绝缘等级F/B定子电流984A相数3励磁电压接法Y励磁电流225A转速3000/min2发电机各部温度及冷却参数规定2.1发电机定子绕组的温升不得超过80℃，报警温度：110,℃上限温度：120℃。2.2发电机定子铁芯的温升不得超过80℃，报警温度：110,℃上限温度：120℃。2.3集电环最高温度115℃。2.4发电机进风上限温度：43℃；不小于20℃，相对湿度不超过50%。发电机出风报警温度：75℃，上限温度：90℃。每次开机前应记录发电机各点温度一次，以备与运行后温度作比较。2.4空气冷却系统:发电机采用静、转子空气冷却。转子绕组为空气直接冷却，静子铁芯为径向风道冷却，静子绕组空气表面冷却。冷却系统为封闭循环系统。发电机停机投盘车后，停用发电机空冷器冷却水；开机冲转前，投入发电机空冷器冷却水。2.4.1空气冷却器是一个表面式热交换器,用来冷却发电机中被加热后排出的空气。冷却介质为水，每台发电机所需热交换容量的冷却器由多只单体冷却器组成，它们在发电机下部成水平布置。发电机空气冷却器冷却水进水温度不得大于33℃，2.4.2两个轴向风扇由两端向发电机提供冷风，发电机有两条同样的空冷回路，每条回路由一个轴向风扇提供冷风，这两条空冷回路对称于发电机中心。3发电机启动、升压、并列、带负荷3.1.发电机启动前的准备发电机检修后，在起动前，应将工作票全部收回，并详细检查发电机，励磁系统各部分及其周围清洁情况，必须拆除接地线和短路线，有关设备必须完好，并恢复热备用状态。发电机在起动前，必须对下列设备进行校验，如果发现不正常情况，应查明原因，及时消除：1）发变组系统的所有信号应正常。2）试操作发变组出口开关、励磁开关及汽机危急跳闸。3）主变、厂高变冷却器启动及电源切换试验。3.1．1发电机大小修及临修后的本体、封闭母线绝缘电阻由检修人员测量，启动前向运行人员交代结果，并记录于“绝缘电阻记录簿”内。3.1.1.1.发电机定子绕组绝缘电阻用2500V兆欧表测量，其值不低于Rt:且吸收比（R60”/R15”）＞1.3。Rt=R75×2(75-t)/10(其中：R75=5.8MΩ)3.1.1.2.发电机停机备用不超过48小时且无影响发电机系统绝缘降低的情况，开机前可不测量3.1.1.3.发电机定子绕组绝缘电阻用2500V兆欧表测量，其对地绝缘电阻值（热态时）＞5.5MΩ，考虑温度和空气湿度的变化，若测量的结果较前次有显著降低，如降低到前次的1/3～1/5时，应查明原因，予以消除。3.1.1.4.励磁系统绝缘电阻测量a.发电机转子绕组，对地绝缘电阻用500V兆欧表测量，其阻值应不得低于1MΩ。b.发电机励磁回路，对地绝缘用500V兆欧表测量，其值不得低于0.5MΩ。3.1.2.对大修后的发电机，绝缘测量完毕，应详细检查发电机本体及其附属设备，检查中应特别注意设备变动情况以及缺陷消除情况。检查项目如下：1）检查全部一次设备正常。2）检查全部二次设备，包括各种压板放置是否正确。3）检查冷却系统是否投用。4）轴承绝缘垫应清洁完整，不被金属物或其它杂物短路。5）滑环，引线应清洁完整，电刷接触良好，压力均匀。6）检查整流柜输入输出闸刀已合好，灭磁开关良好。7）灭磁开关柜，就地及远方操作正常。8）励磁调节器，整流柜各信号灯，指示灯表计齐全完整，指示正确，...
