客车车身结构及其设计概述VIP免费

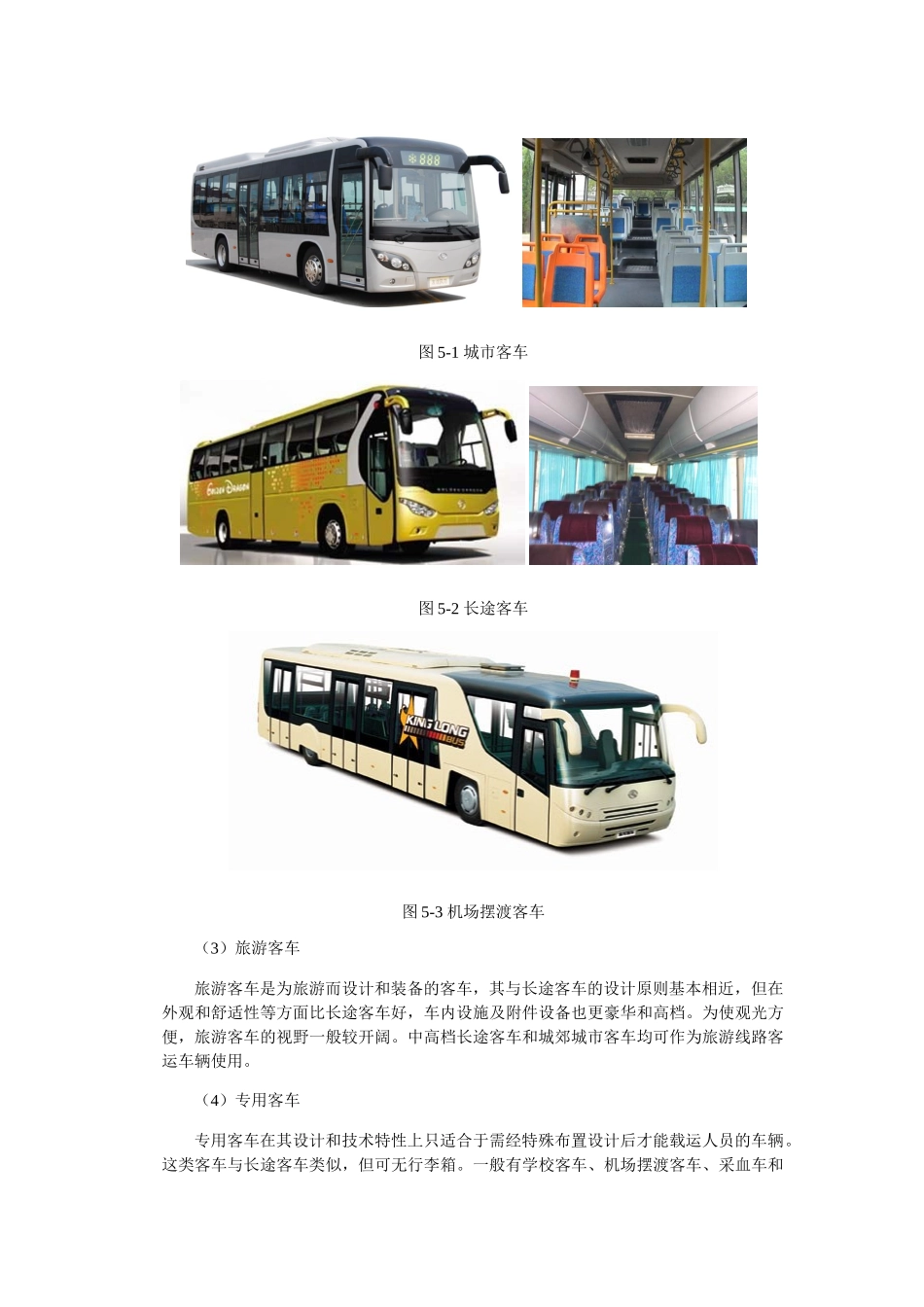

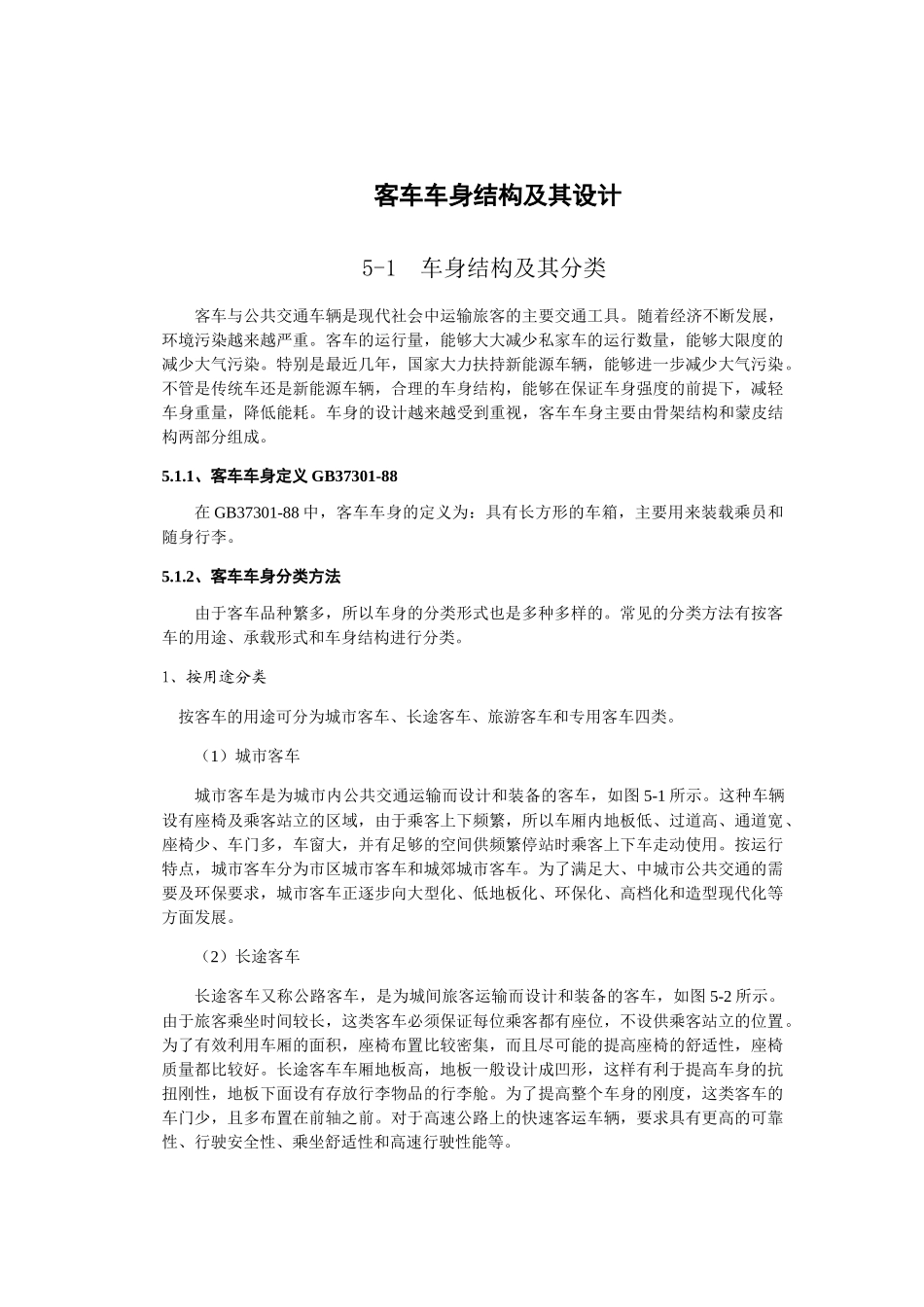

客车车身结构及其设计5-1车身结构及其分类客车与公共交通车辆是现代社会中运输旅客的主要交通工具。随着经济不断发展，环境污染越来越严重。客车的运行量，能够大大减少私家车的运行数量，能够大限度的减少大气污染。特别是最近几年，国家大力扶持新能源车辆，能够进一步减少大气污染。不管是传统车还是新能源车辆，合理的车身结构，能够在保证车身强度的前提下，减轻车身重量，降低能耗。车身的设计越来越受到重视，客车车身主要由骨架结构和蒙皮结构两部分组成。5.1.1、客车车身定义GB37301-88在GB37301-88中，客车车身的定义为：具有长方形的车箱，主要用来装载乘员和随身行李。5.1.2、客车车身分类方法由于客车品种繁多，所以车身的分类形式也是多种多样的。常见的分类方法有按客车的用途、承载形式和车身结构进行分类。1、按用途分类按客车的用途可分为城市客车、长途客车、旅游客车和专用客车四类。（1）城市客车城市客车是为城市内公共交通运输而设计和装备的客车，如图5-1所示。这种车辆设有座椅及乘客站立的区域，由于乘客上下频繁，所以车厢内地板低、过道高、通道宽、座椅少、车门多，车窗大，并有足够的空间供频繁停站时乘客上下车走动使用。按运行特点，城市客车分为市区城市客车和城郊城市客车。为了满足大、中城市公共交通的需要及环保要求，城市客车正逐步向大型化、低地板化、环保化、高档化和造型现代化等方面发展。（2）长途客车长途客车又称公路客车，是为城间旅客运输而设计和装备的客车，如图5-2所示。由于旅客乘坐时间较长，这类客车必须保证每位乘客都有座位，不设供乘客站立的位置。为了有效利用车厢的面积，座椅布置比较密集，而且尽可能的提高座椅的舒适性，座椅质量都比较好。长途客车车厢地板高，地板一般设计成凹形，这样有利于提高车身的抗扭刚性，地板下面设有存放行李物品的行李舱。为了提高整个车身的刚度，这类客车的车门少，且多布置在前轴之前。对于高速公路上的快速客运车辆，要求具有更高的可靠性、行驶安全性、乘坐舒适性和高速行驶性能等。图5-1城市客车图5-2长途客车图5-3机场摆渡客车（3）旅游客车旅游客车是为旅游而设计和装备的客车，其与长途客车的设计原则基本相近，但在外观和舒适性等方面比长途客车好，车内设施及附件设备也更豪华和高档。为使观光方便，旅游客车的视野一般较开阔。中高档长途客车和城郊城市客车均可作为旅游线路客运车辆使用。（4）专用客车专用客车在其设计和技术特性上只适合于需经特殊布置设计后才能载运人员的车辆。这类客车与长途客车类似，但可无行李箱。一般有学校客车、机场摆渡客车、采血车和会议客车等款式。它们根据特定要求，按专门规定的设计标准和用途来制造。图5-3所示的是厦门金龙联合汽车工业有限公司的一款型号为XMQ6139B的机场摆渡车。2、按承载形式分按车身承载形式，客车车身结构可分为非承载式、半承载式和承载式三大类。非承载式和半承载式车身结构都是属于有车架式的，而承载式车身则属于无车架式的。从设计的角度看，这类分法是比较合理的。按承载形式对车身结构进行分类，表征了不同形式的车身结构的组成以及车身制造工艺过程中的差异。（1）非承载式客车车身非承载式车身（图5-4）是指在底盘车架上组装而成的车身结构形式。这类车的底盘有较强的车架，车身骨架是通过多个橡胶衬垫或弹簧沿车身总长安装在车架上的。车身骨架与车架弹性连接，安装在车架上的车身对车架的加固作用不大，车架是支承全车的基体，承受着安装在其上面的各个总成的各种载荷；车身只在很小程度上承受由车架弯曲和扭转所引起的载荷，所以严格说来，车身并非完全不承载。车架的振动通过弹性元件传到车身上，由于弹性元件的挠性作用，大部分来自路面的振动和冲击能被减弱或消除，在坏路行驶时可以对车身起到保护作用。在我国客车发展的初期，其车身通常由专业化车身厂家生产，然后安装在现成的货车底盘车架上。国内的轻型客车，其绝大部分都是这种非承载式车身壳体结构，一般是在货车三类底盘（包括一部分进口轻型货车底盘）或者在专用客车底盘上直接改装车身。该车身结构形式具有传统底盘-车身结构的优点：1）...
