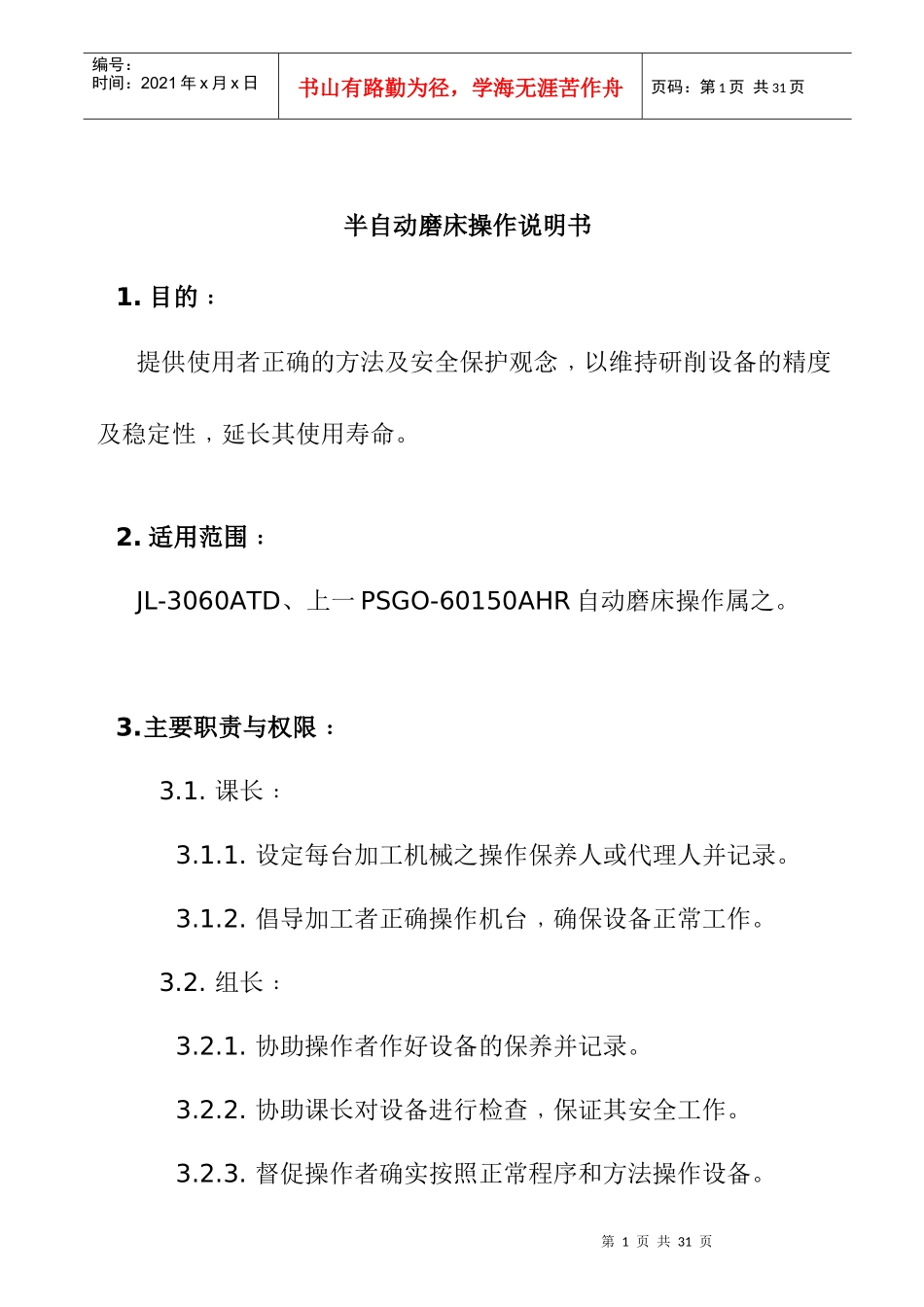

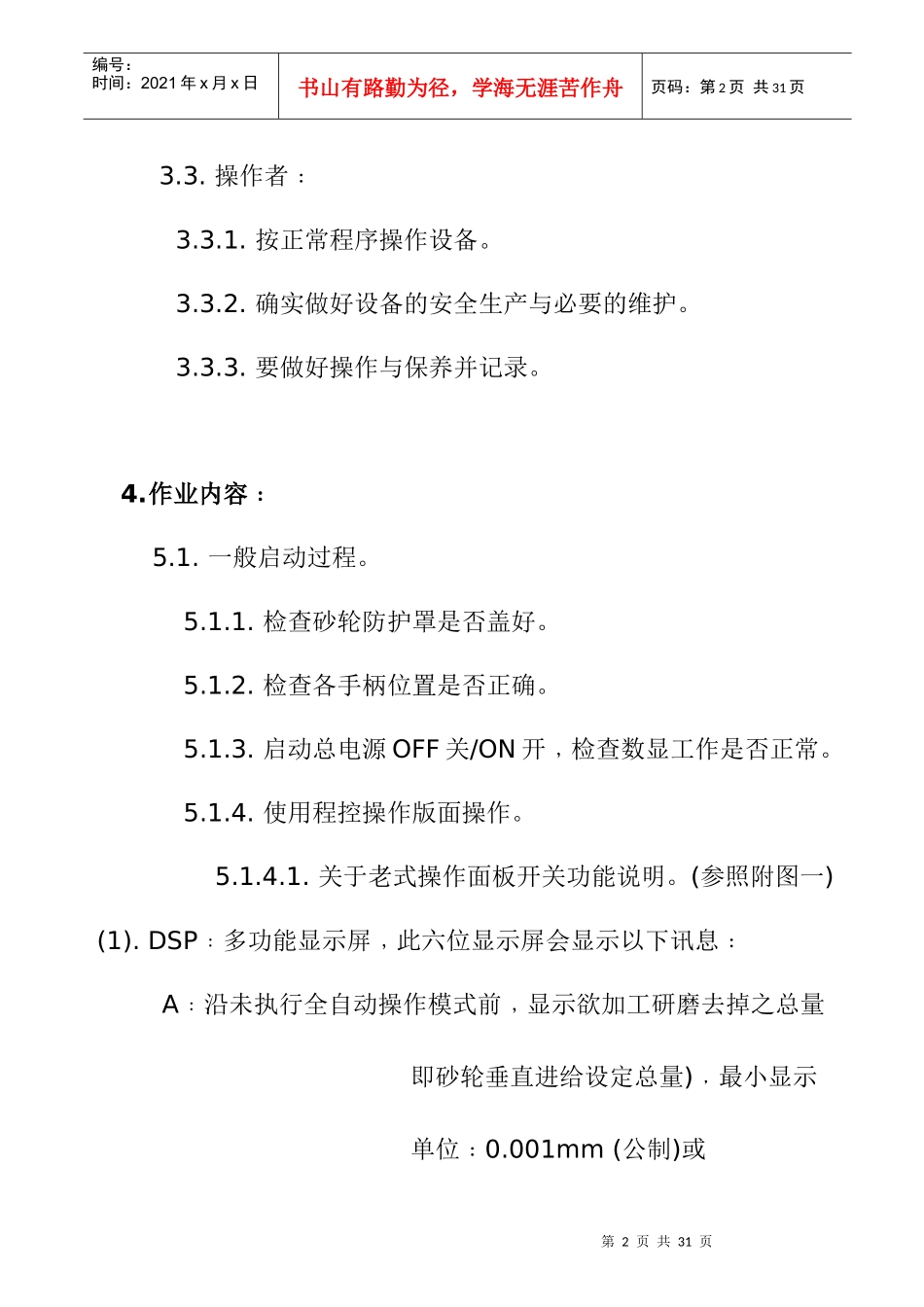

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页半自动磨床操作说明书1.目的﹕提供使用者正确的方法及安全保护观念﹐以维持研削设备的精度及稳定性﹐延长其使用寿命。2.适用范围﹕JL-3060ATD、上一PSGO-60150AHR自动磨床操作属之。3.主要职责与权限﹕3.1.课长﹕3.1.1.设定每台加工机械之操作保养人或代理人并记录。3.1.2.倡导加工者正确操作机台﹐确保设备正常工作。3.2.组长﹕3.2.1.协助操作者作好设备的保养并记录。3.2.2.协助课长对设备进行检查﹐保证其安全工作。3.2.3.督促操作者确实按照正常程序和方法操作设备。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页3.3.操作者﹕3.3.1.按正常程序操作设备。3.3.2.确实做好设备的安全生产与必要的维护。3.3.3.要做好操作与保养并记录。4.作业内容﹕5.1.一般启动过程。5.1.1.检查砂轮防护罩是否盖好。5.1.2.检查各手柄位置是否正确。5.1.3.启动总电源OFF关/ON开﹐检查数显工作是否正常。5.1.4.使用程控操作版面操作。5.1.4.1.关于老式操作面板开关功能说明。(参照附图一)(1).DSP﹕多功能显示屏﹐此六位显示屏会显示以下讯息﹕A﹕沿未执行全自动操作模式前﹐显示欲加工研磨去掉之总量即砂轮垂直进给设定总量)﹐最小显示单位﹕0.001mm(公制)或第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页0.001mm(英制)。B﹕在执行全自动操作模式时﹐随时快显示目前尚待进行加工研磨之残存尺寸量。C﹕随时显示各种异常警报讯息。(警报讯息参考附件一)D﹕显示自我诊断各周边开关好坏。(2).DSP2﹕粗意识到时每次垂直进给量显示屏(三位数﹐单位同DSP1)。本显示屏会显示出在自动粗磨行程时﹐砂轮每次垂直进给尺寸量。(3).DSP3﹕预留精磨总量显示屏(二位数﹐周DSP1)。本显示屏会显示出预留待砂轮垂下进给加工研磨之总精磨尺寸量。(4).DSP4﹕精磨时每次垂直自动进给量显示屏(二位数,单位同DSP1)。本显示屏会显示出在自动精磨行程时﹐砂轮每次垂直自动进给尺寸量。(5).DSP5﹕自动沟槽研磨延迟进给次数显示屏(一位数﹐单位﹕次)。本显示屏会显示出自动沟槽研磨行程时﹐砂轮延迟垂直进给第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页之次数。(6).DSP6﹕零研磨次数显示屏(一位数﹐单位﹕次)。本显示屏会显示自动研磨行程时﹐砂轮延迟垂直进给之次数。(7).KB1﹕设定用键盘。本键盘提供操作者便利且精确地输入砂轮垂直进给加工研磨擗需各项数据﹐其中<0到<9为数字键。为输入确认键﹕则为光标位移键。(8).PB1：主轴马达启动／停止开关主轴马达停止时，按一次则主轴马达启动，指示主轴马达转动时，按一次则主轴马达停止，指示灯熄灭．(9).PB2：油压马达启动／停止开关油压马达停止时，按一次则油压马达启动，指示灯点亮．油压马达转动时，按一次则油压马达停止，指示灯熄灭．(10).PB3：水机马达启动／停止开关水机马达停止时，按一次则主轴水机启动，指示灯点亮．水机马达转动时，按一次则主轴水机停止，指示灯熄灭．第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页(11).PB4：吸尘机马达启动／停止开关吸尘机马达停止时，按一次则吸尘机启动，指示灯点亮吸尘机马达转动时，按一次则吸尘机停止，指示灯熄灭．(12).PB5：主轴快速上升按键．(13).OB6：主轴快速下降按键．(14).PB7：鞍座手动快速前进(远离操作者)／强迫换前进向(平面半／全自动模式)按键．(15).PB8：鞍座手动快速后退(靠近操作者)／强迫换后退向(平面半／全自动模式)按键．(16).PB9：自动循环启动按键欲启动自动操作模式时(含平面半／全自动，沟槽全自动第三模式)按一次即可使机器执行自动循环运转,指示灯在运转过程中持续点亮．此外，当机器在平面或沟槽全自动循环执行中被暂停时，亦必须再按一次才能使机器继续执行未完成之自动循环运转，指示灯在运转过程中仍持续点亮．(17).PB10：自动循环停止(重置)按键．第6页共31页第5页共31页编号：...
