北中路雨水泵站施工组织设计(新)VIP免费

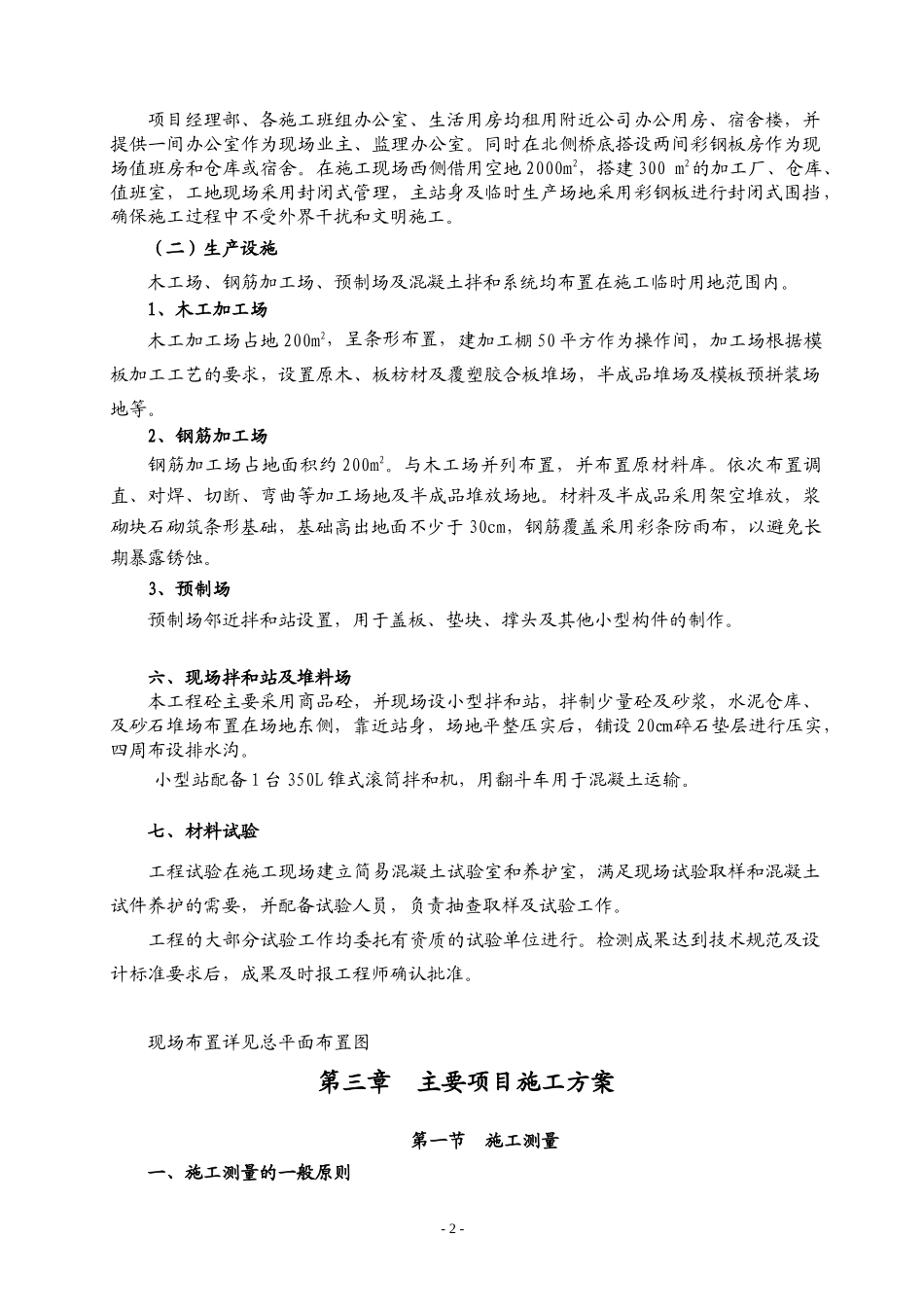

第一章工程概况第一节、工程概况无锡市翠山路污水提升泵站位于翠山路东侧，锡沪路南侧。由于锡沪路规划d800污水管暂未实施，翠山路d800污水管污水无出处，因此业主在此新建一座临时泵站，以提升翠山路污水至锡沪路污水管道。泵房箱体尺寸长宽高7900mmx5900mmx8610mm，沉井部分采用C30,S6抗渗混凝土，封底及填坡采用C20素砼。工程内容主要包括沉井、设备安装、电气安装等第二章工场布置第一节总体布置以既满足工程施工需要、又符合创建文明建设工地为前提，充分利用当地施工资源等自然条件，根据考察，项目经理部、各施工班组租用附近临时办公用房、宿舍作为办公、生活之用。在就近施工现场，搭建钢筋、木工场地。第二节施工动力及场内照明一、施工动力引接公司原配电柜接至各施工用电点。考虑到各种负荷并不同时满负荷工作，供电线路可以满足本工程施工所用。为防止停电，施工时配备75KW柴油发电机1台套作为备用电源。场内临时供电线路沿场内外围布置，主线为4米木桩架设，主线采用绝缘铝芯或铜芯线架设，主线供电至加工场、预制场、站闸塘，其它部位临时支线采用铜芯电缆线引接。二、场内照明生产区加工场、预制场及站身位置的施工照明配置功率3KW的镝灯照明，在混凝土生产系统、加工场及站身布置一定数量的镝灯，确保亮度；局部施工区域采用1KW的碘钨灯加强照明；在基坑周围布置安全红色警示灯。三、施工用水生活用水拟用井水和外购当地自来水。零星生产用水抽地下水。四、场内外通讯项目部办公室所有参建人员均配置移动电话，方便与外界联系。五、生产、生活设施（一）生活及办公设施-1-项目经理部、各施工班组办公室、生活用房均租用附近公司办公用房、宿舍楼，并提供一间办公室作为现场业主、监理办公室。同时在北侧桥底搭设两间彩钢板房作为现场值班房和仓库或宿舍。在施工现场西侧借用空地2000m2，搭建300m2的加工厂、仓库、值班室，工地现场采用封闭式管理，主站身及临时生产场地采用彩钢板进行封闭式围挡，确保施工过程中不受外界干扰和文明施工。（二）生产设施木工场、钢筋加工场、预制场及混凝土拌和系统均布置在施工临时用地范围内。1、木工加工场木工加工场占地200m2，呈条形布置，建加工棚50平方作为操作间，加工场根据模板加工工艺的要求，设置原木、板枋材及覆塑胶合板堆场，半成品堆场及模板预拼装场地等。2、钢筋加工场钢筋加工场占地面积约200m2。与木工场并列布置，并布置原材料库。依次布置调直、对焊、切断、弯曲等加工场地及半成品堆放场地。材料及半成品采用架空堆放，浆砌块石砌筑条形基础，基础高出地面不少于30cm，钢筋覆盖采用彩条防雨布，以避免长期暴露锈蚀。3、预制场预制场邻近拌和站设置，用于盖板、垫块、撑头及其他小型构件的制作。六、现场拌和站及堆料场本工程砼主要采用商品砼，并现场设小型拌和站，拌制少量砼及砂浆，水泥仓库、及砂石堆场布置在场地东侧，靠近站身，场地平整压实后，铺设20㎝碎石垫层进行压实，四周布设排水沟。小型站配备1台350L锥式滚筒拌和机，用翻斗车用于混凝土运输。七、材料试验工程试验在施工现场建立简易混凝土试验室和养护室，满足现场试验取样和混凝土试件养护的需要，并配备试验人员，负责抽查取样及试验工作。工程的大部分试验工作均委托有资质的试验单位进行。检测成果达到技术规范及设计标准要求后，成果及时报工程师确认批准。现场布置详见总平面布置图第三章主要项目施工方案第一节施工测量一、施工测量的一般原则-2-1、技术标准施工中的高程系统按图纸规定为基准进行测放。施工测放高程系统与设计图纸资料的高程系统相一致，平面坐标为地方坐标系。测量时遵守《水利水电工程施工测量规范》（SL176-1996）、《泵站施工规范》（SL234-1999）及《工程测量规范》（GB50026-1993）的测量章节有关规定执行。测量精度与误差按以上规范的要求进行控制。2、测量方法根据监理工程师提供的测量基准点、基准线和水准点及其基本资料和数据，对工程的原始资料进行校对、复测，并将结果报工程师确认。原始资料经工程师确认后，根据确认的资料在施工现场布设测量控制网，严格按技术条款的要求控制测量控制网的闭合差。...
