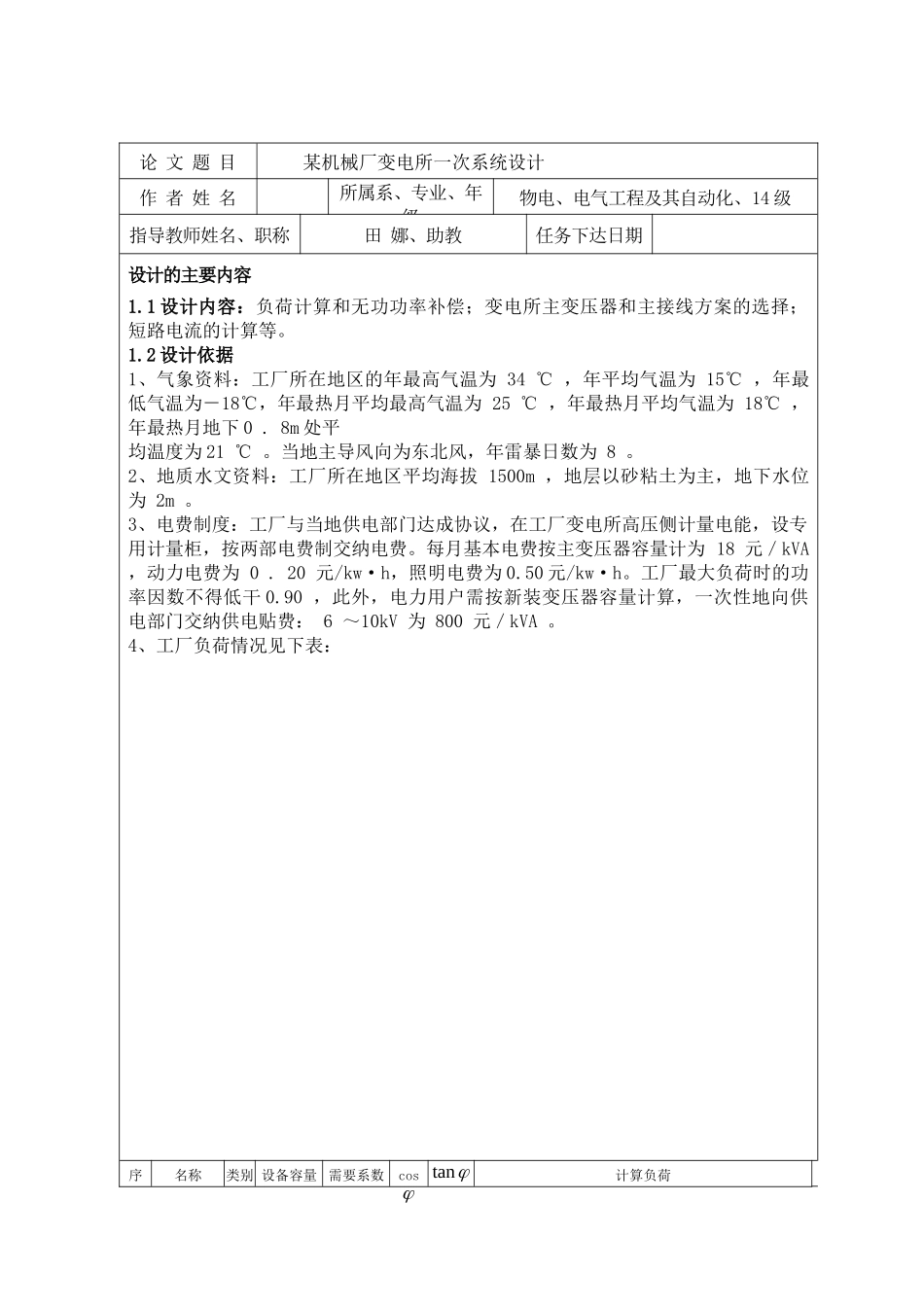

学号:2014xxxxxx《工厂供电》课程设计(2014级本科)题目:某机械厂变电所一次系统设计学院:物理与机电工程学院专业:电气工程及其自动化作者姓名:xxxxxx指导教师:田娜职称:助教完成日期:2016年12月24日河西学院本科生课程设计任务书论文题目某机械厂变电所一次系统设计作者姓名所属系、专业、年级物电、电气工程及其自动化、14级指导教师姓名、职称田娜、助教任务下达日期设计的主要内容1.1设计内容:负荷计算和无功功率补偿;变电所主变压器和主接线方案的选择;短路电流的计算等。1.2设计依据1、气象资料:工厂所在地区的年最高气温为34℃,年平均气温为15℃,年最低气温为-18℃,年最热月平均最高气温为25℃,年最热月平均气温为18℃,年最热月地下0.8m处平均温度为21℃。当地主导风向为东北风,年雷暴日数为8。2、地质水文资料:工厂所在地区平均海拔1500m,地层以砂粘土为主,地下水位为2m。3、电费制度:工厂与当地供电部门达成协议,在工厂变电所高压侧计量电能,设专用计量柜,按两部电费制交纳电费。每月基本电费按主变压器容量计为18元/kVA,动力电费为0.20元/kw·h,照明电费为0.50元/kw·h。工厂最大负荷时的功率因数不得低干0.90,此外,电力用户需按新装变压器容量计算,一次性地向供电部门交纳供电贴费:6~10kV为800元/kVA。4、工厂负荷情况见下表:序名称类别设备容量需要系数cos计算负荷tan号1铸造车间动力3200.40.71.02128130.56182.86277.83照明100.80.90.4883.848.8913.51小计330———191.75291.342锻压车间动力2500.30.61.337599.75125189.92照明100.70.90.4873.367.7811.82小计260———132.78201.743仓库动力500.40.850.622012.423.5335.75照明50.80.90.4841.924.446.75小计55———27.9742.504电镀车间动力1000.50.850.62503158.8289.37照明80.80.90.486.43.077.1110.8小计108———65.93100.175工具车间动力2200.30.651.176677.22191.54154.27照明200.90.90.48188.642030.38小计240———211.54184.656组装车间动力2000.40.71.028081.6114.29173.64照明300.80.90.482411.5226.6740.52小计230———140.96214.167维修车间动力2000.20.61.334053.266.67101.29照明150.80.90.48125.7613.3320.25小计215———80121.548金工车间动力4000.20.651.178093.6123.08187.00照明200.80.90.48167.6817.7827.01小计420———140.83214.019焊接车间动力8300.30.451.98249493.02553.33840.70照明500.80.90.484019.244.4467.53小计880———597.77908.2310锅炉房动力1000.70.80.757052.587.5132.94照明30.80.90.482.41.152.674.05小计103———90.17136.9911热处理车间动力2000.60.71.02120122.4171.43260.41照明100.80.90.4883.848.8913.51小计210———180.32273.9212生活区照明1000.70.90.487033.677.78118.17总计(380v侧)动力1193.81350.83照明取1074.421283.29ep(kW)dK30(kW)p30(kvar)Q30(kVA)S30(A)IK∑❑❑p=0.9,K∑❑❑q=0.95二、设计的基本要求1、设计及计算说明书(1)说明书要求书写整齐,条理分明,表达正确、语言简练。(2)主要计算过程和步骤完整无误,分析论证过程简单明了,各设计内容列表汇总。2、图纸(1)绘制电气主接线图(2)原理图要求用标准符号绘制,布置均匀,设备符号大小合适清晰美观。三.设计进度安排阶段设计各阶段名称起止日期1熟悉设计任务书、设计题目及设计背景资料11.28-11.282查阅有关资料、阅读设计要求必读的参考资料11.29-11.303负荷计算12.1-12.54电气主接线设计12.6-12.155短路电流计算12.16-12.206主要电气设备及载流导体选择12.21-12.227书写课程设计说明书12.1-12.218打印整理课程设计资料12.21-12.23四.需收集和阅读的资料及参考文献(指导教师指定)【1】刘涤尘、王明阳、吴政球.电气工程基础[M].武汉:武汉理工大学出版社.2003年【2】张学成.工矿企业供电设计指导书[M].北京:北京矿业大学出版社.1998年【3】刘介才.工厂供电简明设计手册[M].北京:机械工业出版社.1993年【4】刘介才.实用供配电技术手册[M].北京:中国水利水电出版社.2002年【5】刘介才.工厂供电[M].北京:机械工业出版社.1997年【6...
