北京市地铁施工组织设计-143DOCVIP免费

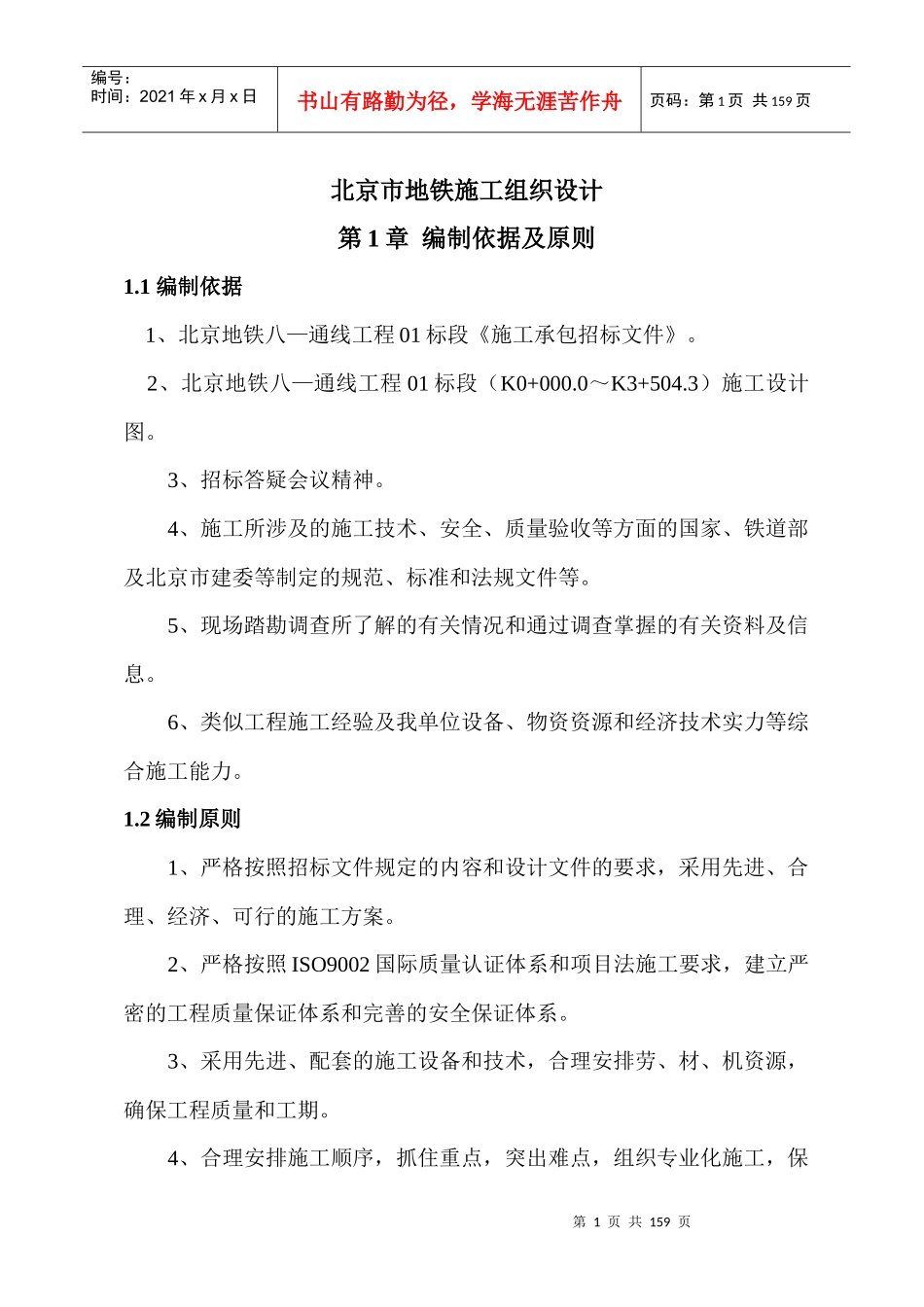

第1页共159页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共159页北京市地铁施工组织设计第1章编制依据及原则1.1编制依据1、北京地铁八—通线工程01标段《施工承包招标文件》。2、北京地铁八—通线工程01标段（K0+000.0～K3+504.3）施工设计图。3、招标答疑会议精神。4、施工所涉及的施工技术、安全、质量验收等方面的国家、铁道部及北京市建委等制定的规范、标准和法规文件等。5、现场踏勘调查所了解的有关情况和通过调查掌握的有关资料及信息。6、类似工程施工经验及我单位设备、物资资源和经济技术实力等综合施工能力。1.2编制原则1、严格按照招标文件规定的内容和设计文件的要求，采用先进、合理、经济、可行的施工方案。2、严格按照ISO9002国际质量认证体系和项目法施工要求，建立严密的工程质量保证体系和完善的安全保证体系。3、采用先进、配套的施工设备和技术，合理安排劳、材、机资源，确保工程质量和工期。4、合理安排施工顺序，抓住重点，突出难点，组织专业化施工，保第2页共159页第1页共159页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共159页证各项施工工序相互促进，紧密衔接，促进工程高效、均衡，加快施工进度。5、严格按照《环境保护法》要求，积极维护当地自然环境和生态环境，最大限度地减少占用场地和对环境的破坏，防止环境污染和水土流失。6、合理组织施工阶段的交通运输，减少施工与行车干扰问题，确保京通快速路畅通。第2章工程概述2.1工程范围01标段为四惠站至高碑店车站，起止里程K0+000.0～K3+504.3，长3504米，包括高碑店车站和相应区间。主要包括高碑店车站土建工程、K2+349.09～K3+343.67段994.58米的四惠东至高碑店站高架桥、K0+000.0～K2+313.09段一般路基、K2+313.09～K2+349.09段装配式钢筋混凝土路肩挡土墙、给排水消防工程、动力照明工程、防火报警工程。本次招标不含以下内容：给排水工程：不包括气体灭火体统，不包括手提灭火器。动力照明工程：不包括配电箱、箱与箱之间的电缆桥架、明敷设钢管、电缆敷设。防火报警工程：不包括设备及设备安装、明敷管线、敷设在吊顶内的管线。不包括室外工程。第3页共159页第2页共159页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共159页2.2工程环境1、地理位置本标段线路由四惠站至高碑店车站（东），线路跨越京通快速路后，进入京通快速路的中央隔离区，与其并行至高碑店站。2、工程地质情况工程位于永定河冲洪积扇东部边缘地带，地层由上至下依次为：人工堆积层：房渣土①1层，主要为砖块、水泥块、灰渣、建筑垃圾等，密实度及承载力不均；粘质粉土压实填土①层，承载力一般80kPa。原公路路面及路基：水泥或沥青路面①2层；粘质粉土压实填土①3层，承载力约180～250kPa；碎石压实填土①4层，承载力280kPa左右。第四纪沉积层：包括粘质粉土砂质粉土②层，粘土重粉质粘土②1层，粉质粘土③层，砂质粉土③2层，地基承载力均大于160kPa。地震基本烈度8度，地面以下20m范围内饱和土和砂土均不液化。土壤最大冻结深度为0.8m。2.3交通、供水、供电条件本标段线路斜跨京通快速路和辅道，于K2+696.245起在快速路上下行间与其并行延伸。经过高碑店北路、高碑店路北延、平房西路等公路，交通条件较便利，但施工相互干扰大。施工所需的水、电线路，开工令前，由甲方接至施工现场，供应办法及要求按照规定办理。第4页共159页第3页共159页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共159页2.4工程结构设计概况1、高架桥下部设计2#～7#墩为双柱矩形墩，混凝土盖梁；14#～43#为独立柱墩，双悬臂盖梁；8#～13#为门式墩，钢横梁。上部工程设计第1～7、13～37和第43孔为预应力混凝土Ⅰ型组合梁；第8～12孔为钢—钢筋混凝土结合梁；第38～42孔为钢筋混凝土连续梁。2、高碑店车站设计为高架车站，两层框架结构，总面积为5379.12m2。站台层为轻型钢结构，站台层内设金属栏杆。站厅层内墙采用加气混凝土砌块，外承重墙采用钢筋混凝土墙，屋面为彩色压型钢屋面板。2.5主要工程数量2.5.1高碑店站1、基础工程平整场地2933.4...
