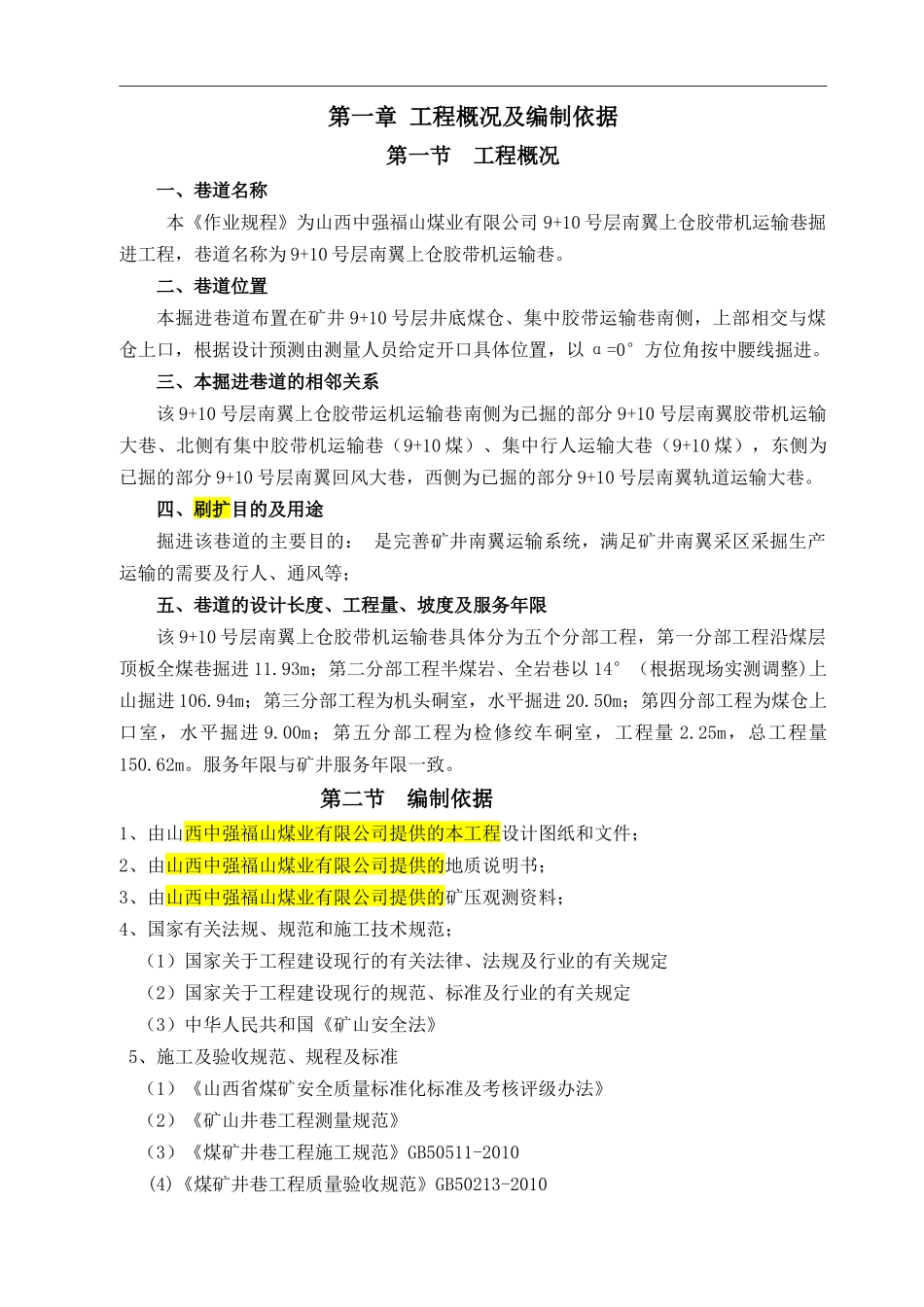

第一章工程概况及编制依据第一节工程概况一、巷道名称本《作业规程》为山西中强福山煤业有限公司9+10号层南翼上仓胶带机运输巷掘进工程，巷道名称为9+10号层南翼上仓胶带机运输巷。二、巷道位置本掘进巷道布置在矿井9+10号层井底煤仓、集中胶带运输巷南侧，上部相交与煤仓上口，根据设计预测由测量人员给定开口具体位置，以α=0°方位角按中腰线掘进。三、本掘进巷道的相邻关系该9+10号层南翼上仓胶带运机运输巷南侧为已掘的部分9+10号层南翼胶带机运输大巷、北侧有集中胶带机运输巷（9+10煤）、集中行人运输大巷（9+10煤），东侧为已掘的部分9+10号层南翼回风大巷，西侧为已掘的部分9+10号层南翼轨道运输大巷。四、刷扩目的及用途掘进该巷道的主要目的：是完善矿井南翼运输系统，满足矿井南翼采区采掘生产运输的需要及行人、通风等；五、巷道的设计长度、工程量、坡度及服务年限该9+10号层南翼上仓胶带机运输巷具体分为五个分部工程，第一分部工程沿煤层顶板全煤巷掘进11.93m；第二分部工程半煤岩、全岩巷以14°（根据现场实测调整)上山掘进106.94m；第三分部工程为机头硐室，水平掘进20.50m；第四分部工程为煤仓上口室，水平掘进9.00m；第五分部工程为检修绞车硐室，工程量2.25m，总工程量150.62m。服务年限与矿井服务年限一致。第二节编制依据1、由山西中强福山煤业有限公司提供的本工程设计图纸和文件；2、由山西中强福山煤业有限公司提供的地质说明书；3、由山西中强福山煤业有限公司提供的矿压观测资料；4、国家有关法规、规范和施工技术规范；（1）国家关于工程建设现行的有关法律、法规及行业的有关规定（2）国家关于工程建设现行的规范、标准及行业的有关规定（3）中华人民共和国《矿山安全法》5、施工及验收规范、规程及标准（1）《山西省煤矿安全质量标准化标准及考核评级办法》（2）《矿山井巷工程测量规范》（3）《煤矿井巷工程施工规范》GB50511-2010(4)《煤矿井巷工程质量验收规范》GB50213-2010（5）《煤矿安全规程》及《煤矿工人技术操作规程》附图：9+10南翼上仓胶带机运输巷平面布置图9+10南翼上仓胶带机运输巷剖面图9+10南翼上仓胶带机运输巷平面布置图9+10南翼上仓胶带机运输巷剖面图第二章地质构造及水文地质情况第一节地质构造9+10号层南翼上仓胶带机运输巷施工范围无断层等地质构造，施工不受断层影响。第二节水文地质一、水文地质情况9+10#煤层直接充水含水层为顶板的K2灰岩岩溶水，单位涌水量q=0.33-3.43L/s.m;其顶板以上含水层受煤层采掘破坏或影响后，含水层来源补给条件差，充水来源主要靠大气降水补给，防治水工作简单。9+10#煤层充水含水层主要为K2灰岩岩溶水，对掘进本巷道有直接影响，不过K2灰岩岩溶水涌水量较小。巷道施工标高为+642.854～+665.961m，井田奥灰水水位标高为+601m，所以不受奥灰水影响。二、岩（煤）层赋存特征9+10#煤直接顶板、老顶为K2灰岩，厚度4.90m～8.85m，平均6.88m，为灰色、深灰色厚层状石灰岩，富含动物化石。K2上部为K3灰岩，平均8.37m为灰黄色沙质泥岩。9+10#煤层厚度4.30m～5.20m，平均4.88m，结构较简单，含一层夹矸，夹矸厚度0.20m～0.6m，平均0.4m，黑色，均一结构，块状构造，较坚硬。三、影响巷道施工的主要因素及其影响程度、范围1、在掘进过程中，主要在K2灰岩中，少部分穿过细砂岩层及8#煤层，第一分部工程底板为灰色泥岩或炭质泥岩，施工过程中不受水害的影响。2、9+10号煤层自然倾向性为Ⅱ级，为自燃煤层，煤尘具有爆炸危险。在施工该段过程中应加强洒水防尘，防止发生火灾事故。3、矿井瓦斯绝对涌出量为1.99m³/min，为低瓦斯矿井，在施工过程中，也必须加强对瓦斯监测和防治工作。4、9+10#煤层顶板为K2灰岩虽然整体完整、强度高，但局部裂隙较发育，掘进中可能造成脱层、冒落影响工程质量和安全，应该永久支护紧跟工作面，根据现场实际及时改变支护形式加强顶板支护。附图：2-1地质综合柱状图第三章施工方法及巷道断面设计第一节施工方法一、施工方法采用钻爆法施工，光面爆破破岩，全断面一次成巷，耙装机配皮带出碴。因巷道断面高度较大，需分次放炮使巷道达到设计高度。先爆破下部，后爆破上部。二、...
