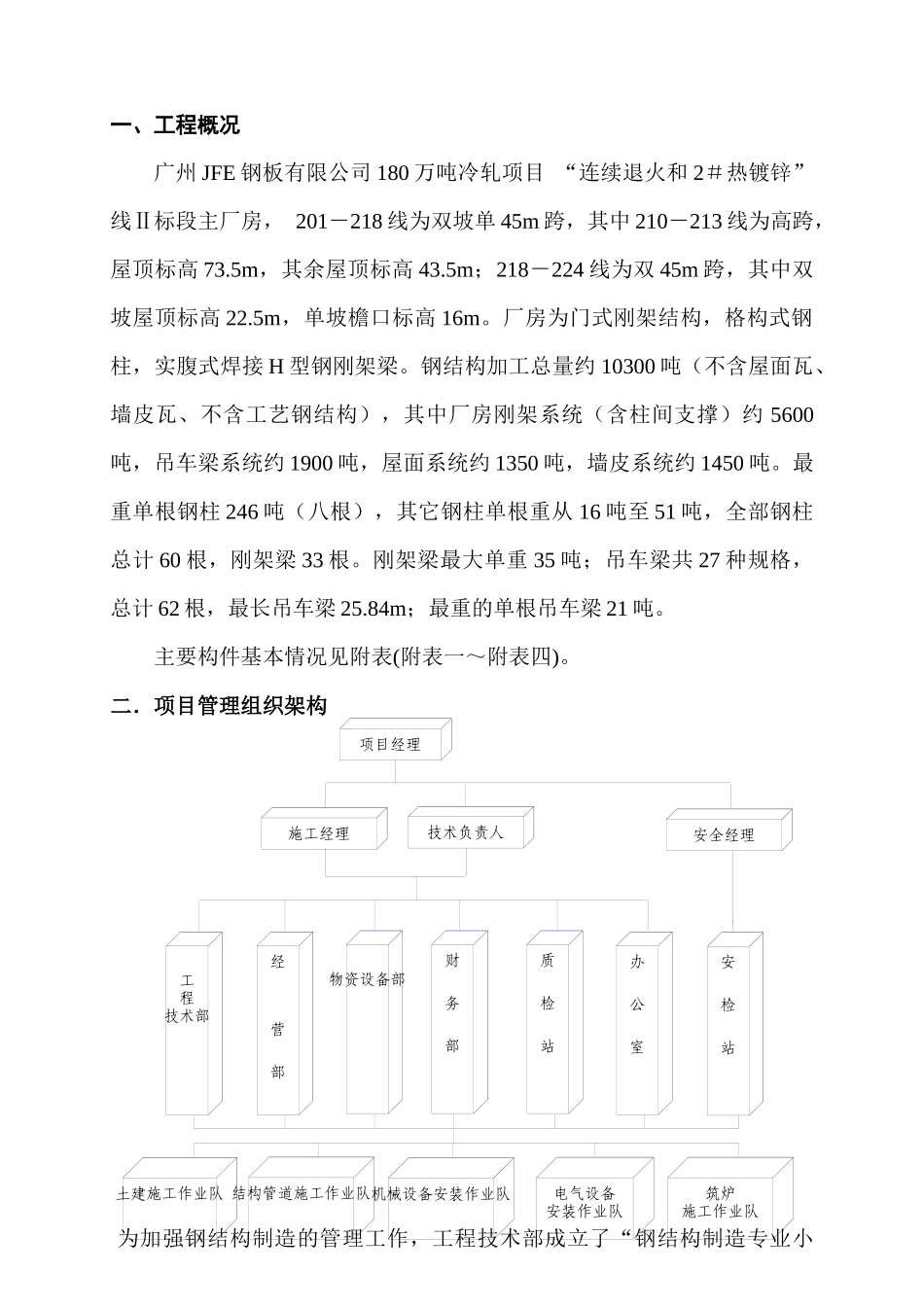

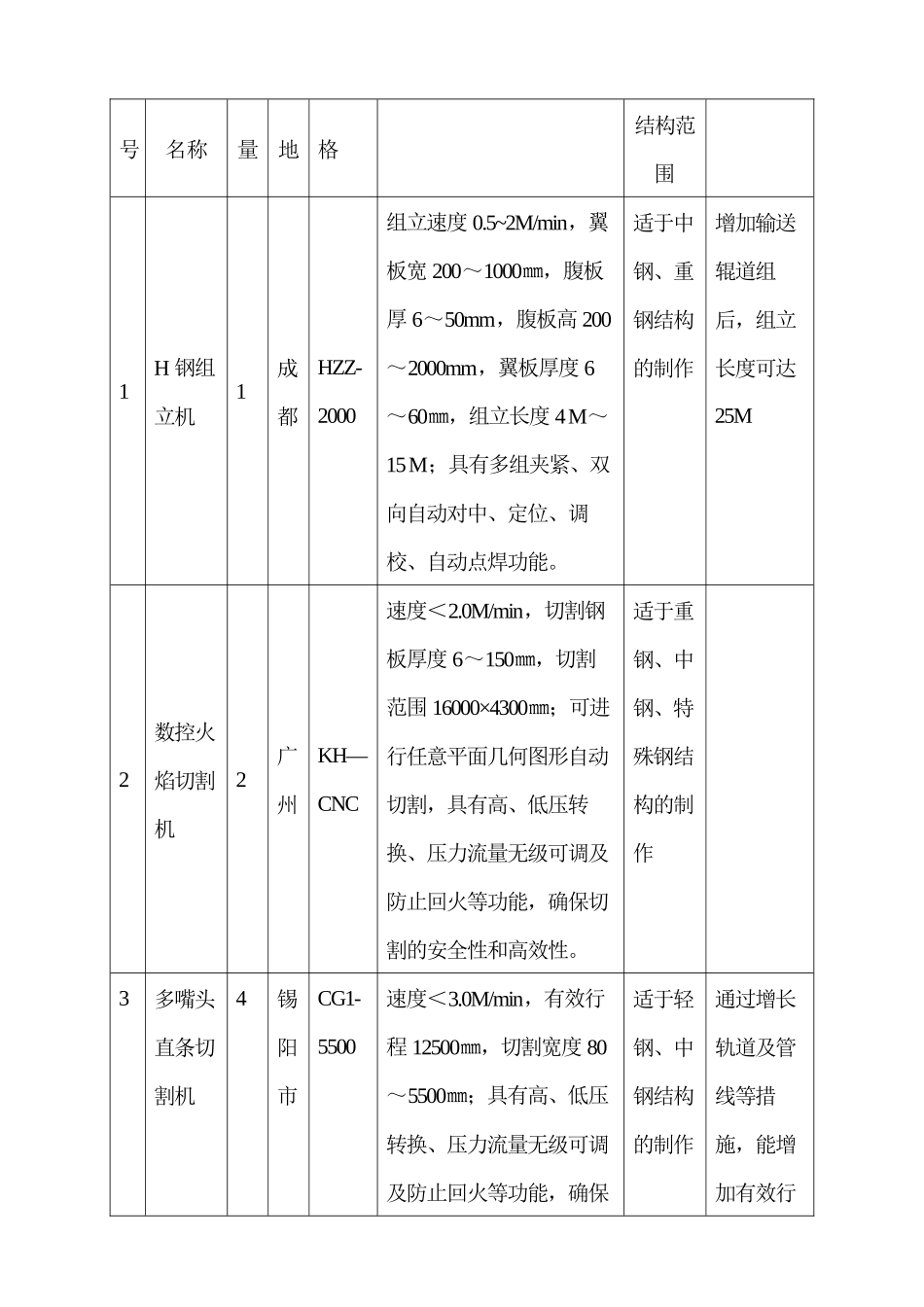

项目经理技术负责人施工经理工程技术部经营部财务部质检站物资设备部结构管道施工作业队土建施工作业队筑炉施工作业队安检站办公室机械设备安装作业队安全经理电气设备安装作业队一、工程概况广州JFE钢板有限公司180万吨冷轧项目“连续退火和2＃热镀锌”线Ⅱ标段主厂房，201－218线为双坡单45m跨，其中210－213线为高跨，屋顶标高73.5m，其余屋顶标高43.5m；218－224线为双45m跨，其中双坡屋顶标高22.5m，单坡檐口标高16m。厂房为门式刚架结构，格构式钢柱，实腹式焊接H型钢刚架梁。钢结构加工总量约10300吨（不含屋面瓦、墙皮瓦、不含工艺钢结构），其中厂房刚架系统（含柱间支撑）约5600吨，吊车梁系统约1900吨，屋面系统约1350吨，墙皮系统约1450吨。最重单根钢柱246吨（八根），其它钢柱单根重从16吨至51吨，全部钢柱总计60根，刚架梁33根。刚架梁最大单重35吨；吊车梁共27种规格，总计62根，最长吊车梁25.84m；最重的单根吊车梁21吨。主要构件基本情况见附表(附表一～附表四)。二．项目管理组织架构为加强钢结构制造的管理工作，工程技术部成立了“钢结构制造专业小组”，负责本工程所有钢结构的施工生产和技术管理工作。并对场外加工基地实施加工过程的全面管理。钢结构制造管理人员配备情况部门姓名职务联系方式业务范围钢结构小组陈斌生产负责人13590268912负责场内外的生产制造张天彬技术、质量负责人13510999458负责场内外的技术质量管理苏智钢资料管理13570802697负责场内外的资料管理场外管理人员配备制作部王杰生产管理负责生产制造杨汉文焊接工艺负责焊接工艺董纯孝下料管理负责加工工艺刘家喜机械加工加工技术指导及工装制造设计刘早寿技术管理工程技术负总责质检许小林质检质量控制管理营销部黄伟东项目经理工程进度计划控制李建资料员工程资料管理杨俊安全员施工安全仓库柯淳凡仓库主管工程材料收发及管理三．加工总体安排1.加工厂（场）内机械设备、加工能力一览表序机器数产规机械性能及加工能力制作钢备注号名称量地格结构范围1H钢组立机1成都HZZ-2000组立速度0.5~2M/min，翼板宽200～1000㎜，腹板厚6～50mm，腹板高200～2000mm，翼板厚度6～60㎜，组立长度4M～15M；具有多组夹紧、双向自动对中、定位、调校、自动点焊功能。适于中钢、重钢结构的制作增加输送辊道组后，组立长度可达25M2数控火焰切割机2广州KH—CNC速度＜2.0M/min，切割钢板厚度6～150㎜，切割范围16000×4300㎜；可进行任意平面几何图形自动切割，具有高、低压转换、压力流量无级可调及防止回火等功能，确保切割的安全性和高效性。适于重钢、中钢、特殊钢结构的制作3多嘴头直条切割机4锡阳市CG1-5500速度＜3.0M/min，有效行程12500㎜，切割宽度80～5500㎜；具有高、低压转换、压力流量无级可调及防止回火等功能，确保适于轻钢、中钢结构的制作通过增长轨道及管线等措施，能增加有效行切割的安全性和高效性。程，减少板的拼接4铣边机1江苏无锡XBJ-12钢板厚度6～80㎜，板长12m适于重钢、中钢、特殊钢结构的制作5端面铣床1江苏无锡DX1215铣削尺寸1200㎜×1500㎜适于重钢、中钢、特殊钢结构的制作6熔嘴电渣焊机1日本SES-B板厚：20~100mm适于重钢、中钢、特殊钢结构的制作7自动门型埋弧焊机3台湾美国林肯/焊速:0.2~1.5M/min，翼板宽200～1000㎜，腹板高度200～2000㎜；能自动适于轻钢、中钢、重MHJ对焊缝进行动态跟踪，并可实现双向往复焊接，保证焊缝质量。钢结构的制作8自动门型埋弧焊机2成都MZ—1000B焊速:0.25~1.25M/min，翼板宽200～1000㎜，腹板高度200～2000㎜。适于重钢、中钢结构的制作9半自动埋弧焊机12成都/上海MZ—1250焊速:0~205cm/min，翼板宽200～1000㎜，腹板高度200～2000㎜，适于轻钢、中钢结构的制作10H钢液压矫正机1成都HYJ—60矫正速度5m/min；翼板宽200～800㎜，板厚6～60㎜；腹板高度200～2800㎜，板厚6～50㎜；利用两组压轮装置和传动轮构成杠杆原理,压轮升降机构（主液压缸）推动两压轮同步下移，使被矫正翼缘产生过弯曲变形，具有对板厚较厚的重型钢结构件进行自动矫正的能力。适于重钢、中钢、特殊钢结构的制作11双工作台龙门移动式数控钻床1成都PD16加工件尺寸2000×1...
