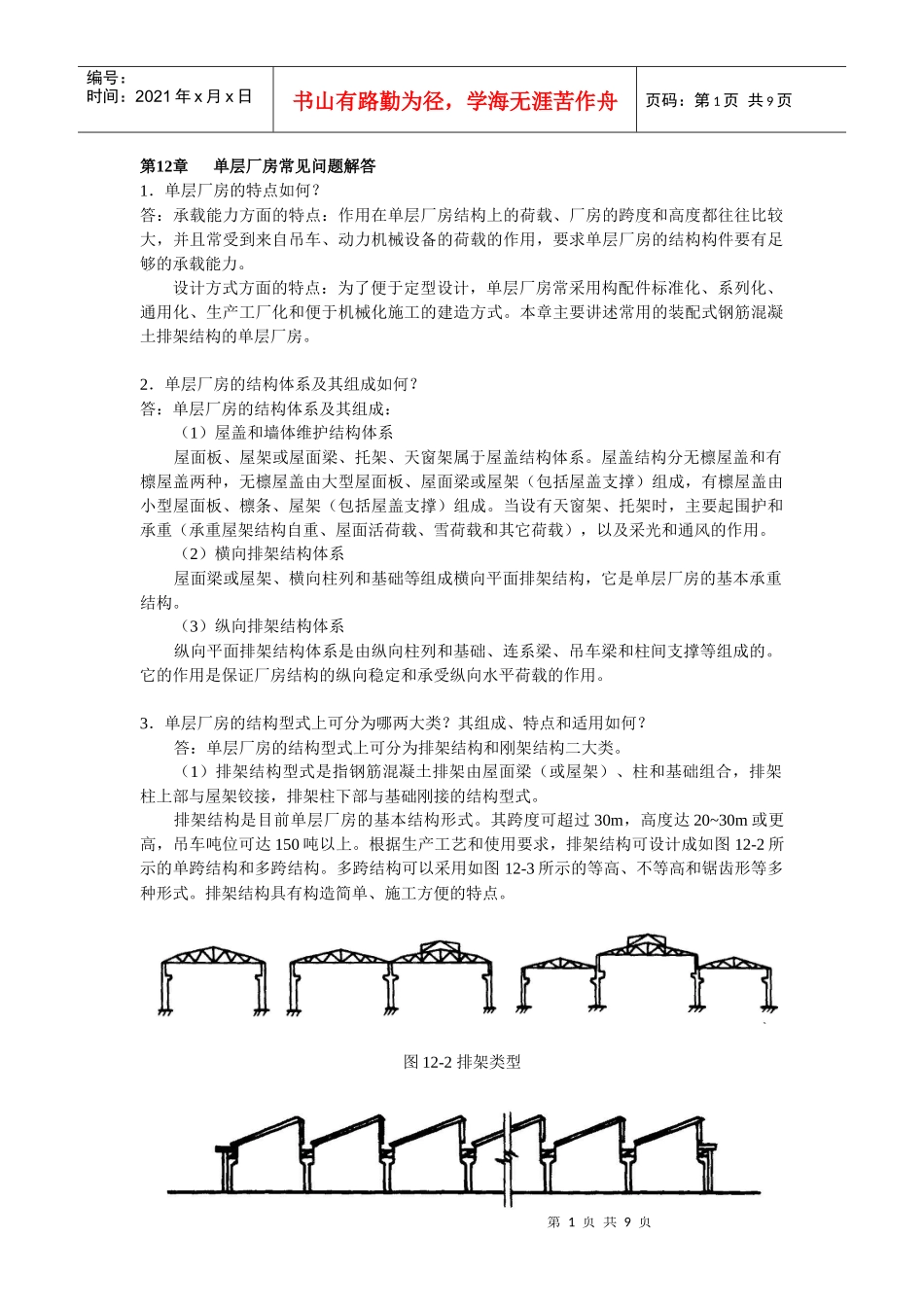

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第12章单层厂房常见问题解答1．单层厂房的特点如何？答：承载能力方面的特点：作用在单层厂房结构上的荷载、厂房的跨度和高度都往往比较大，并且常受到来自吊车、动力机械设备的荷载的作用，要求单层厂房的结构构件要有足够的承载能力。设计方式方面的特点：为了便于定型设计，单层厂房常采用构配件标准化、系列化、通用化、生产工厂化和便于机械化施工的建造方式。本章主要讲述常用的装配式钢筋混凝土排架结构的单层厂房。2．单层厂房的结构体系及其组成如何？答：单层厂房的结构体系及其组成：（1）屋盖和墙体维护结构体系屋面板、屋架或屋面梁、托架、天窗架属于屋盖结构体系。屋盖结构分无檩屋盖和有檩屋盖两种，无檩屋盖由大型屋面板、屋面梁或屋架（包括屋盖支撑）组成，有檩屋盖由小型屋面板、檩条、屋架（包括屋盖支撑）组成。当设有天窗架、托架时，主要起围护和承重（承重屋架结构自重、屋面活荷载、雪荷载和其它荷载），以及采光和通风的作用。（2）横向排架结构体系屋面梁或屋架、横向柱列和基础等组成横向平面排架结构，它是单层厂房的基本承重结构。（3）纵向排架结构体系纵向平面排架结构体系是由纵向柱列和基础、连系梁、吊车梁和柱间支撑等组成的。它的作用是保证厂房结构的纵向稳定和承受纵向水平荷载的作用。3．单层厂房的结构型式上可分为哪两大类？其组成、特点和适用如何？答：单层厂房的结构型式上可分为排架结构和刚架结构二大类。（1）排架结构型式是指钢筋混凝土排架由屋面梁（或屋架）、柱和基础组合，排架柱上部与屋架铰接，排架柱下部与基础刚接的结构型式。排架结构是目前单层厂房的基本结构形式。其跨度可超过30m，高度达20~30m或更高，吊车吨位可达150吨以上。根据生产工艺和使用要求，排架结构可设计成如图12-2所示的单跨结构和多跨结构。多跨结构可以采用如图12-3所示的等高、不等高和锯齿形等多种形式。排架结构具有构造简单、施工方便的特点。图12-2排架类型第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图12-3锯齿形厂房（2）刚架结构型式的特点是梁柱合一，刚接成一个构件，柱下部与基础铰接，顶节点可为铰接或刚接。目前常用的刚架结构是装配式门式刚架。顶节点为铰接时，称为三铰门式刚架（图12-4a），顶节点为刚接时称为二铰门式刚架（图12-4b）。门式刚架可以做成单跨或多跨结构，其顶部一般为人字形，也可做成弧形。图12-4单层厂房门式刚架结构体系刚架结构具有构件种类少，制作较简单，结构轻巧，室内有较大空间的优点，但由于横梁在荷载作用下会产生水平推力，产生跨变，在梁柱节点处易产生早期裂缝。所以门式刚架一般适用于吊车起重量不超过10吨，跨度不超过16-34m的金工，机修，装配等车间或仓库。4．单层厂房的传力途径如何？答：为了说明作用在厂房上的荷载是如何传递到地基的，结合上述的体系，将荷载分为竖向荷载和水平荷载，其荷载的传递路线如图12-6所示。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页由荷载的传递路线可以看出，作用在厂房结构上的大部分荷载（屋盖上的竖向荷载，吊车上的竖向荷载和横向水平荷载，横向风荷载或横向地震作用，部分墙体和墙梁的自重以及柱上的设备等荷载）都是通过横向排架传给基础、再传到地基中去。所以，一般单层厂房中，横向排架是主要承重结构，屋架、吊车梁、柱和基础是主要承重构件。5．什么称为单层厂房的柱网？什么是单层厂房的柱网布置？纵向定位轴线与横向定位轴线如何表示？答：承重柱和承重墙在平面上构成的网格称为柱网。柱网布置就是确定柱子的跨度（即纵向定位轴线之间的距离）和柱距（即横向定位轴线之间的距离）。纵向定位轴线，一般以、、、……表示；横向定位轴线，一般以、、、……表示。6．柱网布置的一般原则是什么？答：柱网布置的一般原则是：符合生产和使用要求；建筑平面和结构方案经济合理；在厂房结构形式和施工方法上先进和合理；符合《厂房建筑模数协调标准》（GBJ6—86...
