单层厂房结构课程设计计算书VIP免费

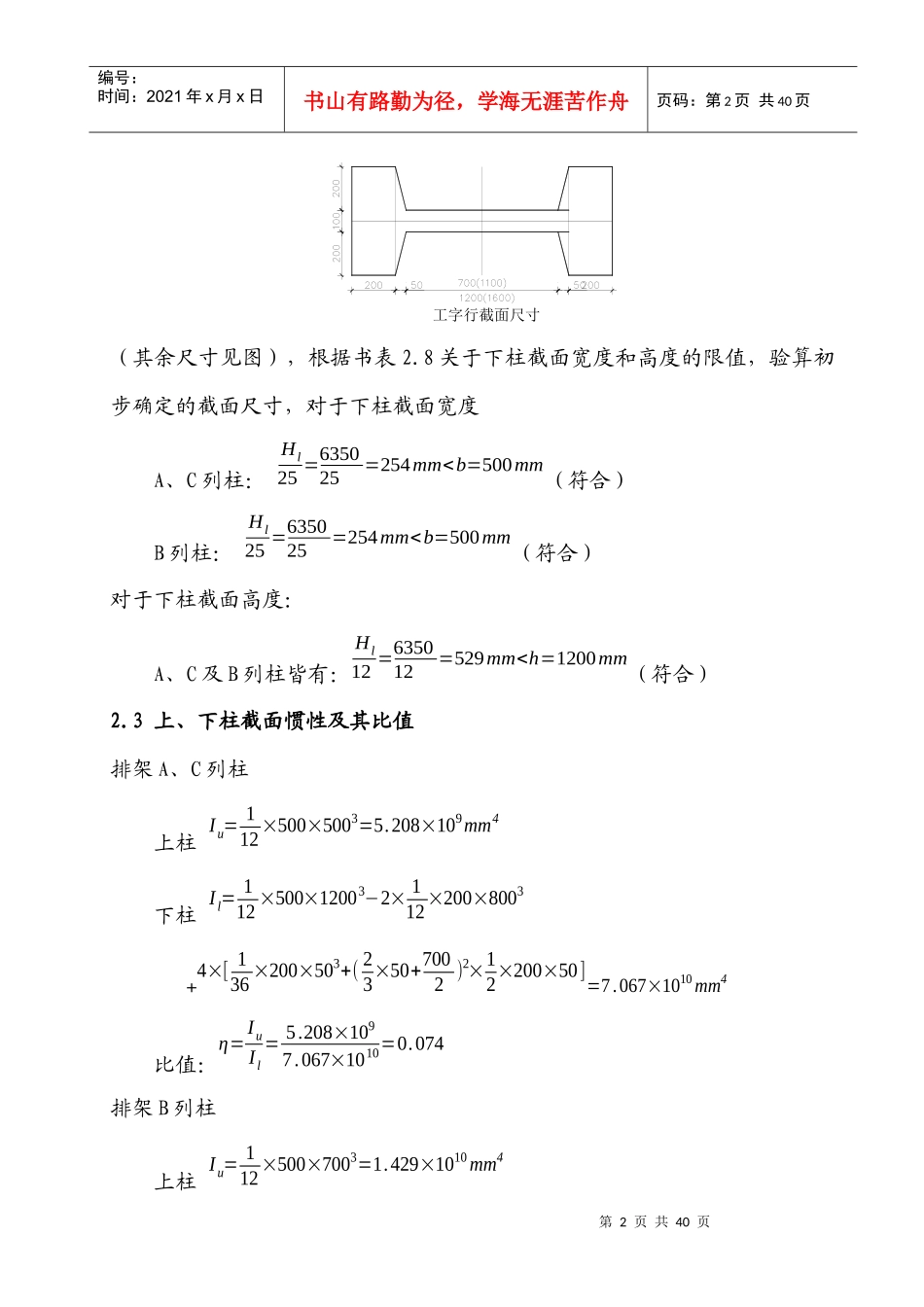

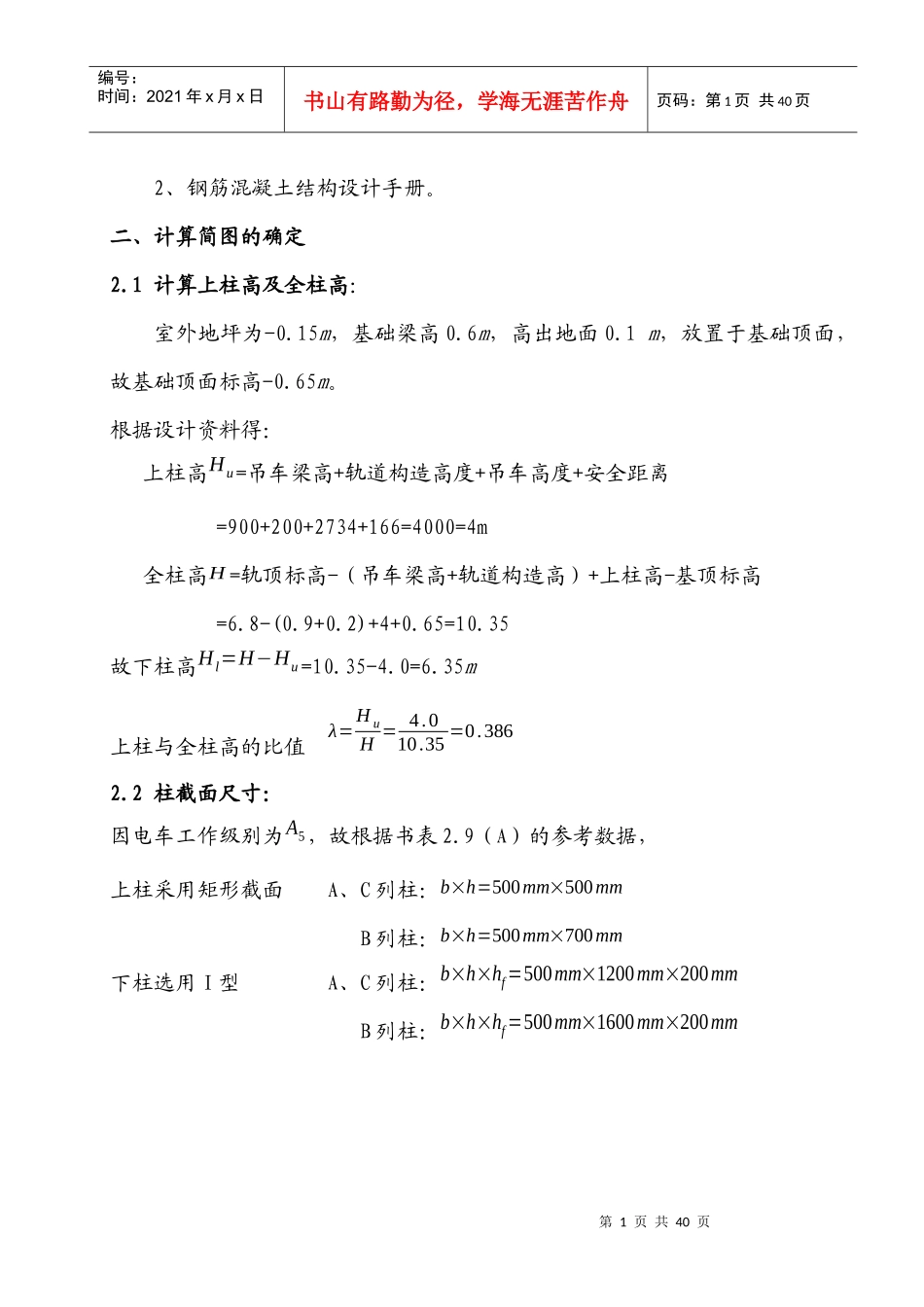

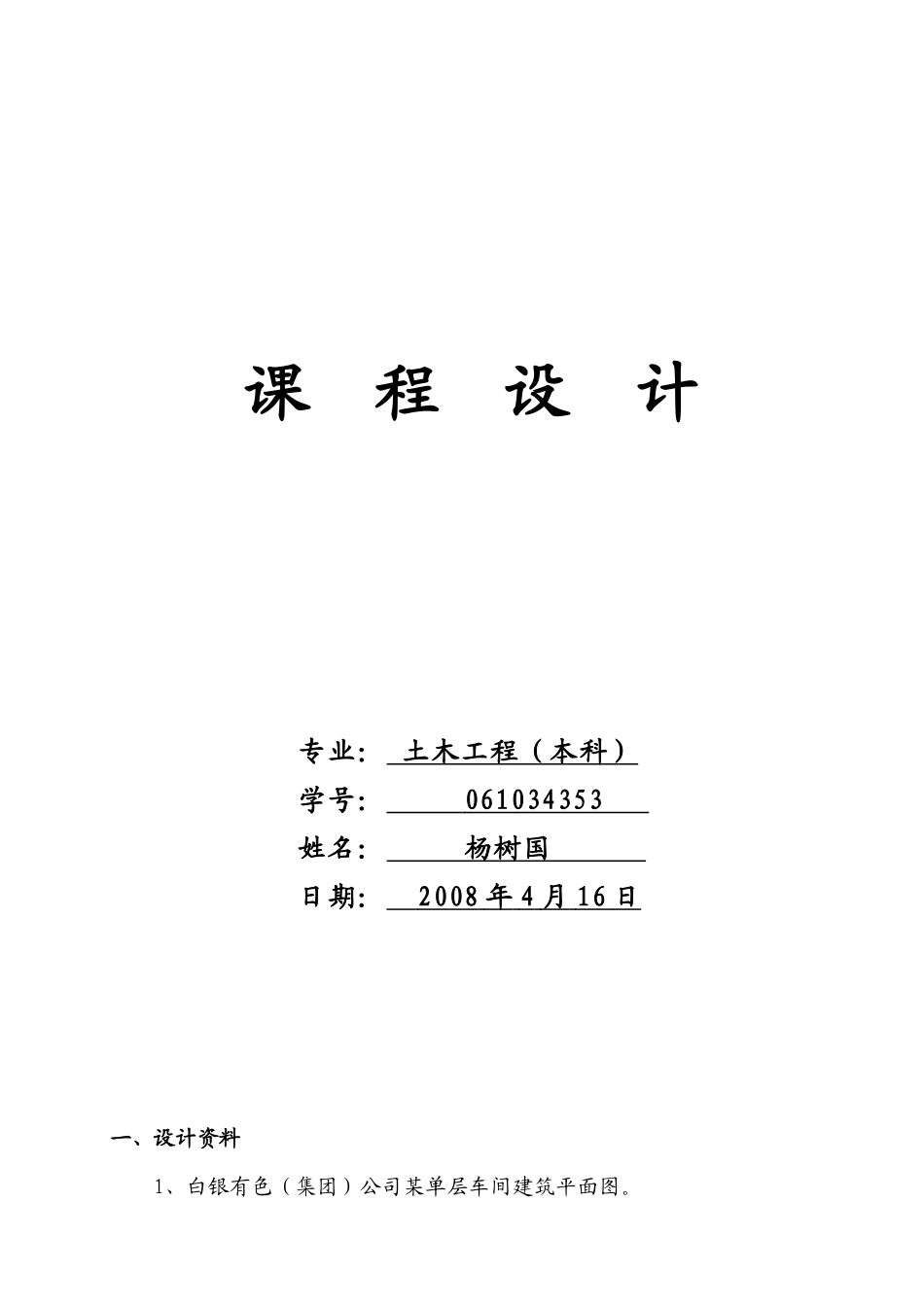

课程设计专业：土木工程（本科）学号：061034353姓名：杨树国日期：2008年4月16日一、设计资料1、白银有色（集团）公司某单层车间建筑平面图。第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页2、钢筋混凝土结构设计手册。二、计算简图的确定2.1计算上柱高及全柱高：室外地坪为-0.15m，基础梁高0.6m，高出地面0.1m，放置于基础顶面，故基础顶面标高-0.65m。根据设计资料得：上柱高Hu=吊车梁高+轨道构造高度+吊车高度+安全距离=900+200+2734+166=4000=4m全柱高H=轨顶标高-（吊车梁高+轨道构造高）+上柱高-基顶标高=6.8-(0.9+0.2)+4+0.65=10.35故下柱高Hl=H−Hu=10.35-4.0=6.35m上柱与全柱高的比值λ=HuH=4.010.35=0.3862.2柱截面尺寸：因电车工作级别为A5，故根据书表2.9（A）的参考数据，上柱采用矩形截面A、C列柱：b×h=500mm×500mmB列柱：b×h=500mm×700mm下柱选用Ⅰ型A、C列柱：b×h×hf=500mm×1200mm×200mmB列柱：b×h×hf=500mm×1600mm×200mm第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页（其余尺寸见图），根据书表2.8关于下柱截面宽度和高度的限值，验算初步确定的截面尺寸，对于下柱截面宽度A、C列柱：Hl25=635025=254mm80mm满足要求。对于中列柱Bc=e−B−h1=750−300−350=100mm>80mm，满足要求。三、荷载计算3.1屋盖结构自重预应力大形屋面板1.4KN/m225mm厚水泥砂浆找平层0.5KN/m2一毡而油隔气层0.5KN/m2100mm厚珍珠岩制品保湿层0.4KN/m225mm水泥砂浆找平层0.5KN/m2三毡四油防水层上铺小石子0.4KN/m2天沟板∑g=3.7KN/m22.02×6=12.12KN第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页每榀天窗架每侧传致屋架的荷载34KN屋架自重122KN则作用于横向平面排架边柱柱顶屋盖结构自重为Gc1=GA1=3.7×6×272+12.12+34+1222=406.82KNGB1=3.7×6×27+12.12+34×2+122=801.52KNec1=eA1=[(hu2−150)−150]=50mm作用点在上柱中线右eB1=03.2柱自重上柱：GA2=GC2=25×0.5×0.5×4=25KNec2=eA2=hl2−hu2=12002−5002=350mmGB2=25×0.5×0.7×4=35KNeB2=0下柱：GA3=GC3=25×6.35×[0.5×0.2×2+0.7×0.1+2×0.1+0.52×0.05]×1.1=52.4KNGB2=25×6.35×[0.5×0.2×2+1.2×0.1+2×0.1+0.52×0.05]×1.1=61.1KNeA3=eB3=eB3=03.3吊车梁及轨道自重GA4=GC4=39+0.8×6=43.8KNeA4=eC4=750−12002+150=300mmGB左=GB右=43.8KNeB4=750mm3.4屋面活荷载第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页由《荷载规范》可知，对于不上人的钢筋混凝土屋面，其均匀活荷载的标准值为0.7KN/m2，大于该厂房所在地区的基本雪压S0=0.45KN/m。故屋面活荷载在每侧柱顶产生的压力为：QA=QC=QB=0.7×6×272=56.7KNe1=50mm3.5吊车荷载AB跨：由任务书表格查得，Pmax,k=230KN，B=6390mm，K=5000mmQ2,k=69.77KN，吊车总重：370KN，小车重69.77KN根据B与K及反力影响，可算得与各轮对应的反力影响线竖标如图，于是求得作用于柱上的吊车垂直荷载：Pmin,k=...
