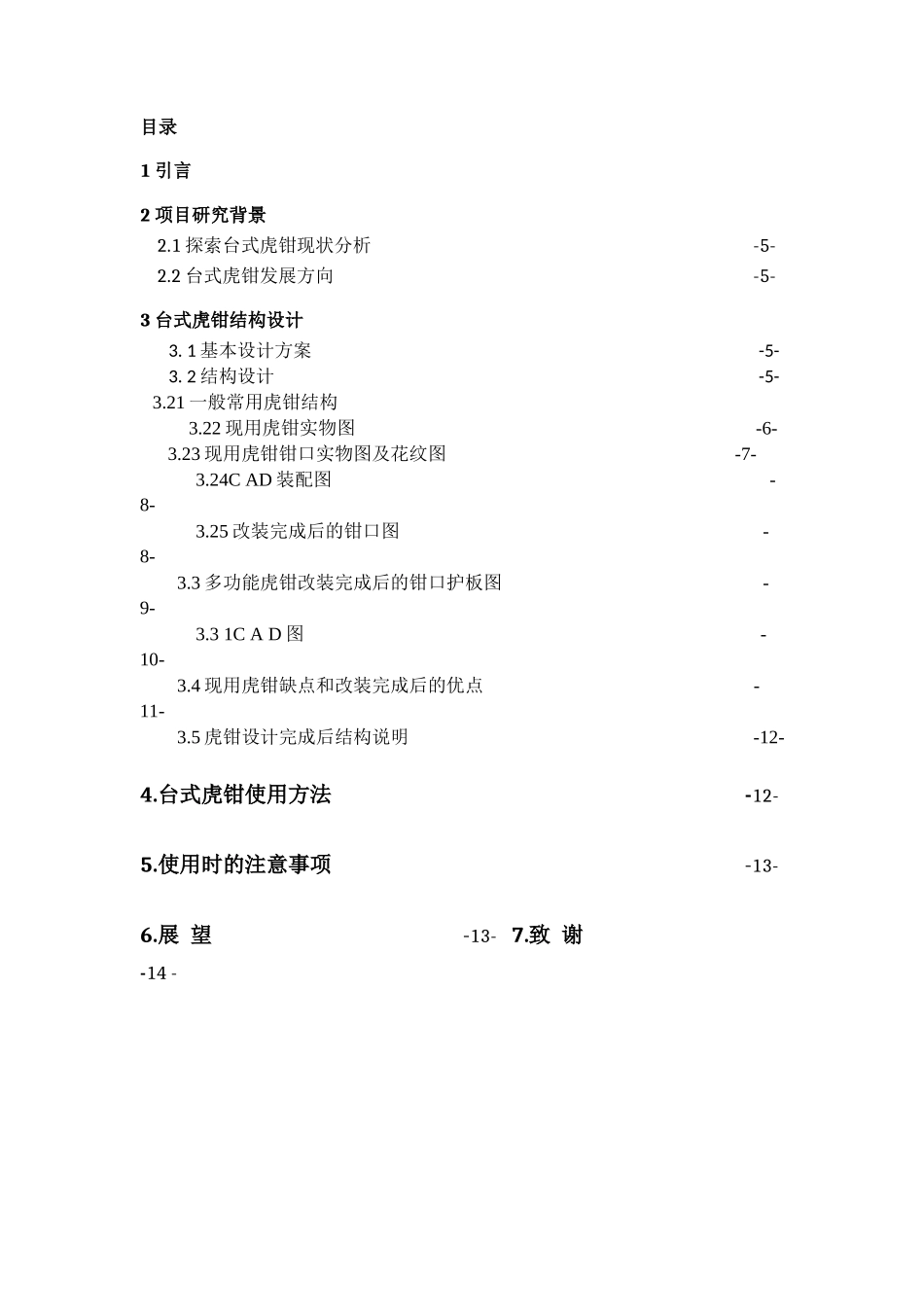

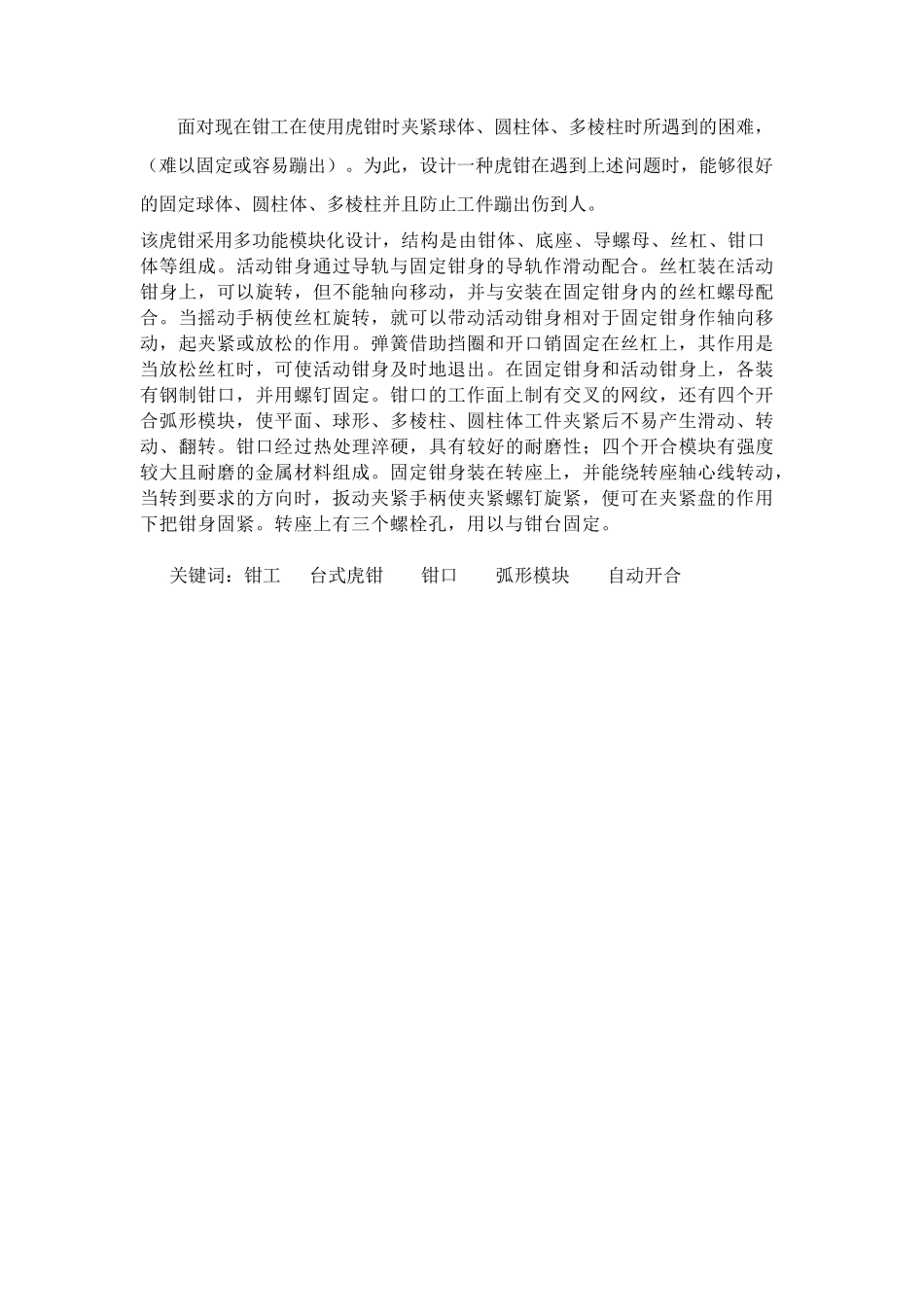

河北联合大学迁安学院机械创新设计说明书项目名称：台式虎钳创新设计项目主持人：项目参与人：部门（班级）：联系电话：迁安学院机电系制摘要面对现在钳工在使用虎钳时夹紧球体、圆柱体、多棱柱时所遇到的困难，（难以固定或容易蹦出）。为此，设计一种虎钳在遇到上述问题时，能够很好的固定球体、圆柱体、多棱柱并且防止工件蹦出伤到人。该虎钳采用多功能模块化设计，结构是由钳体、底座、导螺母、丝杠、钳口体等组成。活动钳身通过导轨与固定钳身的导轨作滑动配合。丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。当摇动手柄使丝杠旋转，就可以带动活动钳身相对于固定钳身作轴向移动，起夹紧或放松的作用。弹簧借助挡圈和开口销固定在丝杠上，其作用是当放松丝杠时，可使活动钳身及时地退出。在固定钳身和活动钳身上，各装有钢制钳口，并用螺钉固定。钳口的工作面上制有交叉的网纹，还有四个开合弧形模块，使平面、球形、多棱柱、圆柱体工件夹紧后不易产生滑动、转动、翻转。钳口经过热处理淬硬，具有较好的耐磨性；四个开合模块有强度较大且耐磨的金属材料组成。固定钳身装在转座上，并能绕转座轴心线转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺钉旋紧，便可在夹紧盘的作用下把钳身固紧。转座上有三个螺栓孔，用以与钳台固定。关键词：钳工台式虎钳钳口弧形模块自动开合目录1引言2项目研究背景2.1探索台式虎钳现状分析-5-2.2台式虎钳发展方向-5-3台式虎钳结构设计3.1基本设计方案-5-3.2结构设计-5-3.21一般常用虎钳结构3.22现用虎钳实物图-6-3.23现用虎钳钳口实物图及花纹图-7-3.24CAD装配图-8-3.25改装完成后的钳口图-8-3.3多功能虎钳改装完成后的钳口护板图-9-3.31CAD图-10-3.4现用虎钳缺点和改装完成后的优点-11-3.5虎钳设计完成后结构说明-12-4.台式虎钳使用方法-12-5.使用时的注意事项-13-6.展望-13-7.致谢-14-1引言台虎钳为钳工必备工具，也是钳工的名称来源原因，因为钳工的大部分工作都是在台钳上完成的，比如锯，锉，錾，以及零件的装配和拆卸。安装在钳工台上，以钳口的宽度为标定规格。常见规格从75mm到300mm。台虎钳的用途：装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。随着虎钳使用，现在虎钳反映出种种问题，随着科学技术的进步，逐渐用液压代替螺纹，这样在加紧工件时不仅省力并且夹合力也显著提高，但时仍然显现出一些问题，压力增大虽然会增大夹紧力和摩擦力但是会夹坏工件，并且对于四棱柱、球体、圆柱体却显的无能为力。对于这些问题，改变虎钳钳口结构，多功能虎钳设计开发，是一个重要的难题。也是虎钳发展的一个重要方向。第５页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共14页2项目研究背景2.1探索台式虎钳现状分析现在钳工用的虎钳钳口一般为平面结构或交错形花纹，用于工件的防滑，起增大摩擦的作用，但对于解决夹紧球体、圆柱体、多棱住仍是没有合理的结构。2.2虎钳发展方向现在虎钳发展方向一般为通过不同方式增大及压力，并且使钳工更加省力。3.虎钳结构设计3.1基本设计方案项目旨在研究一种能更好地夹紧球体、圆柱体、多棱柱等非纯平面立体的多功能台式虎钳。3.2虎钳结构3.21原虎钳结构现在常用虎钳结构：第５页共14页第６页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共14页组成部分为：夹紧盘、夹紧手柄、转盘座、丝杠、螺母、活动钳口、固定钳口。3.22现在虎钳的实物图:第７页共14页第６页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第７页共14页3.23现用虎钳钳口实物图及钳口花纹图钳口实物图为：花纹图：第８页共14页第７页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第８页共14页CAD图：3.24CAD装配图：第９页共14页第８页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第９页共14页3.25改装完成后的装配图3.3多功能虎钳改装完成后的钳口护板图：第１０页共14页第９页共14页I.保留常用护板样式II.两个弧形模块，用于夹紧球体或立式圆柱...
