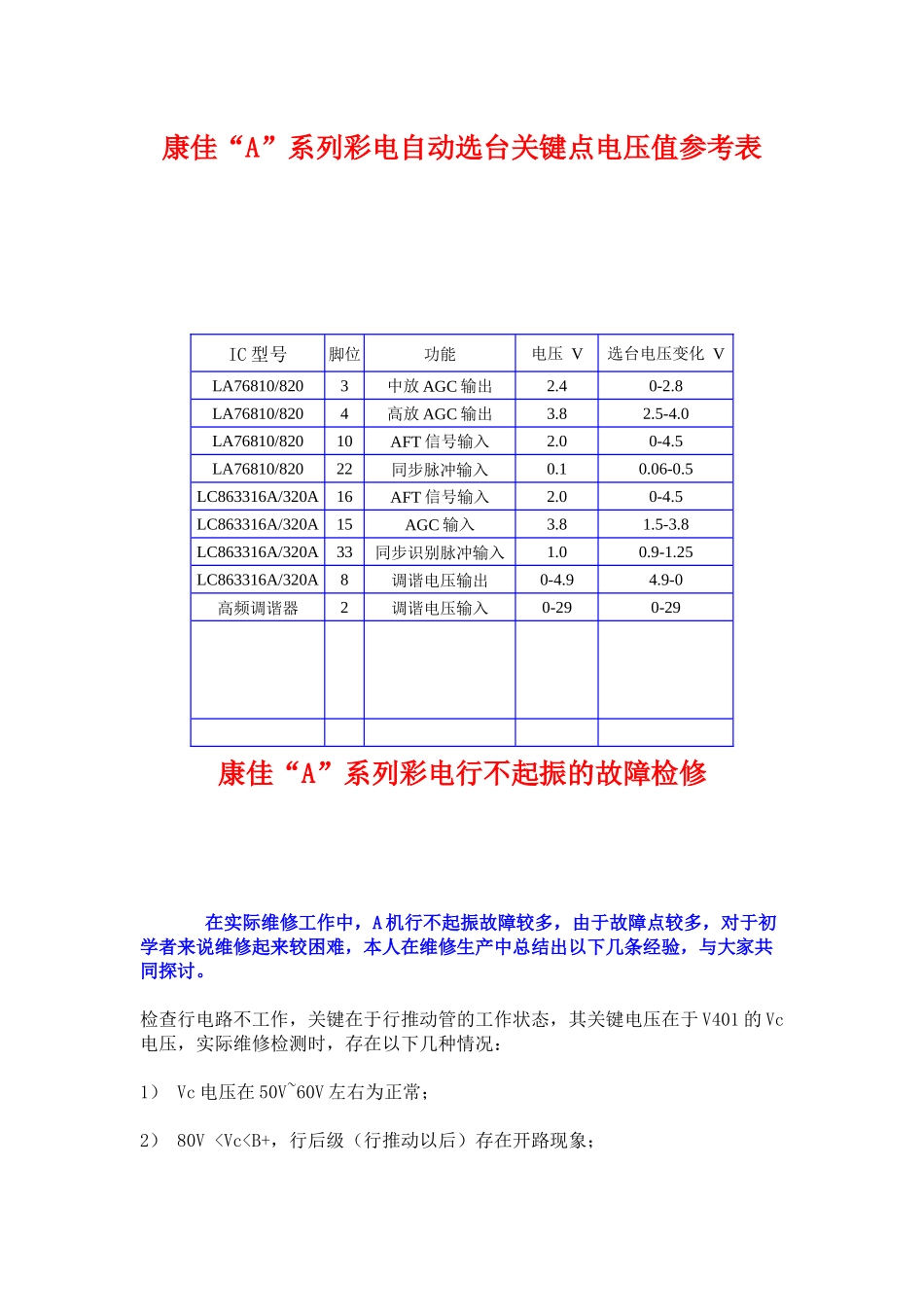

安装后可以在桌面快捷访问

康佳A系列彩电资料与维修VIP免费

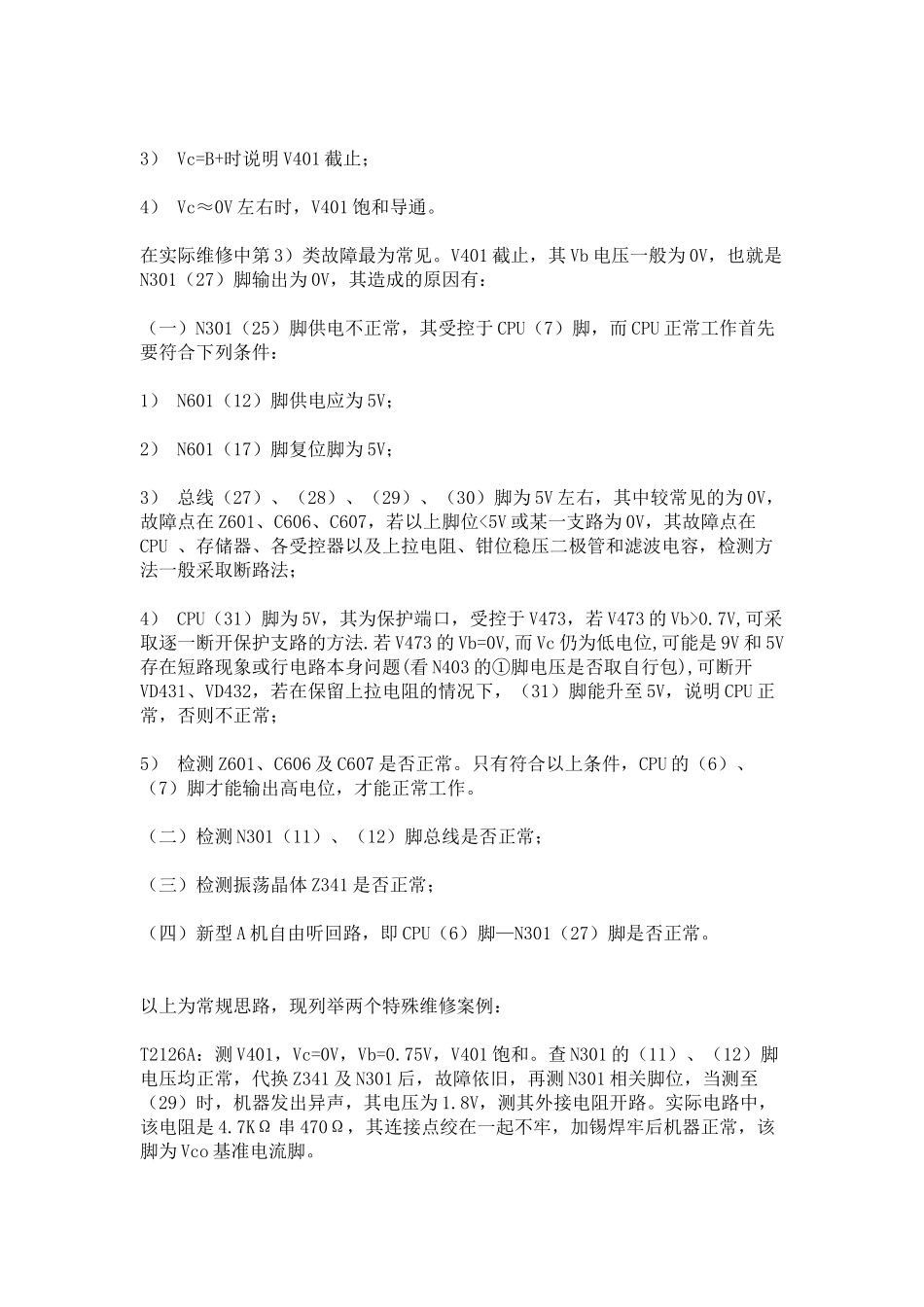

康佳A系列彩电资料与维修_第1页
1/24

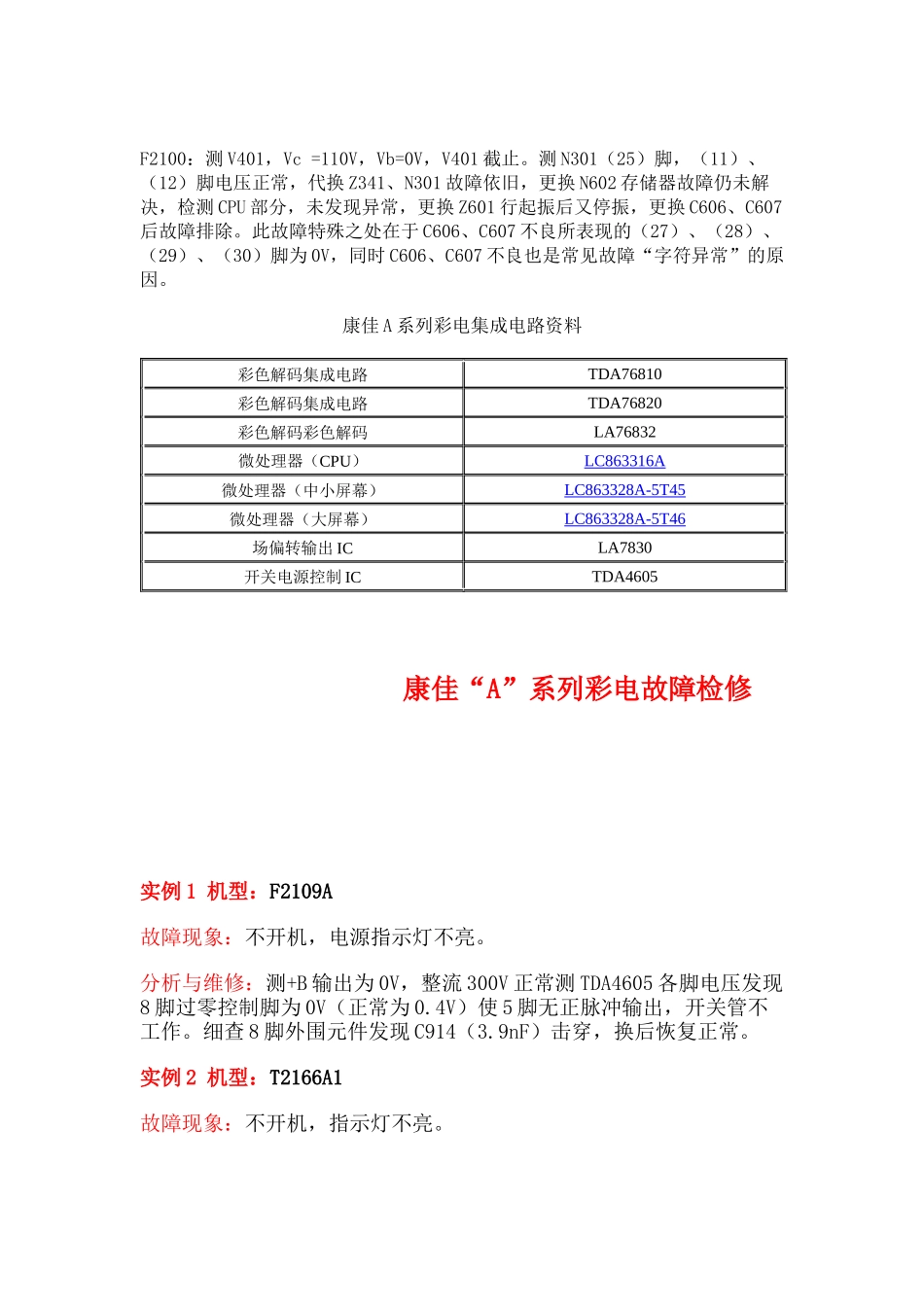

康佳A系列彩电资料与维修_第2页
2/24
康佳A系列彩电资料与维修_第3页
3/24
康佳“A”系列彩电自动选台关键点电压值参考表IC型号脚位功能电压V选台电压变化VLA76810/8203中放AGC输出2.40-2.8LA76810/8204高放AGC输出3.82.5-4.0LA76810/82010AFT信号输入2.00-4.5LA76810/82022同步脉冲输入0.10.06-0.5LC863316A/320A16AFT信号输入2.00-4.5LC863316A/320A15AGC输入3.81.5-3.8LC863316A/320A33同步识别脉冲输入1.00.9-1.25LC863316A/320A8调谐电压输出0-4.94.9-0高频调谐器2调谐电压输入0-290-29康佳“A”系列彩电行不起振的故障检修在实际维修工作中,A机行不起振故障较多,由于故障点较多,对于初学者来说维修起来较困难,本人在维修生产中总结出以下几条经验,与大家共同探讨。检查行电路不工作,关键在于行推动管的工作状态,其关键电压在于V401的Vc电压,实际维修检测时,存在以下几种情况:1)Vc电压在50V~60V左右为正常;2)80V0.7V,可采取逐一断开保护支路的方法.若V473的Vb=0V,而Vc仍为低电位,可能是9V和5V存在短路现象或行电路本身问题(看N403的①脚电压是否取自行包),可断开VD431、VD432,若在保留上拉电阻的情况下,(31)脚能升至5V,说明CPU正常,否则不正常;5)检测Z601、C606及C607是否正常。只有符合以上条件,CPU的(6)、(7)脚才能输出高电位,才能正常工作。(二)检测N301(11)、(12)脚总线是否正常;(三)检测振荡晶体Z341是否正常;(四)新型A机自由听回路,即CPU(6)脚—N301(27)脚是否正常。以上为常规思路,现列举两个特殊维修案例:T2126A:测V401,Vc=0V,Vb=0.75V,V401饱和。查N301的(11)、(12)脚电压均正常,代换Z341及N301后,故障依旧,再测N301相关脚位,当测至(29)时,机器发出异声,其电压为1.8V,测其外接电阻开路。实际电路中,该电阻是4.7KΩ串470Ω,其连接点绞在一起不牢,加锡焊牢后机器正常,该脚为Vco基准电流脚。F2100:测V401,Vc=110V,Vb=0V,V401截止。测N301(25)脚,(11)、(12)脚电压正常,代换Z341、N301故障依旧,更换N602存储器故障仍未解决,检测CPU部分,未发现异常,更换Z601行起振后又停振,更换C606、C607后故障排除。此故障特殊之处在于C606、C607不良所表现的(27)、(28)、(29)、(30)脚为0V,同时C606、C607不良也是常见故障“字符异常”的原因。康佳A系列彩电集成电路资料彩色解码集成电路TDA76810彩色解码集成电路TDA76820彩色解码彩色解码LA76832微处理器(CPU)LC863316A微处理器(中小屏幕)LC863328A-5T45微处理器(大屏幕)LC863328A-5T46场偏转输出ICLA7830开关电源控制ICTDA4605康佳“A”系列彩电故障检修实例1机型:F2109A故障现象:不开机,电源指示灯不亮。分析与维修:测+B输出为0V,整流300V正常测TDA4605各脚电压发现8脚过零控制脚为0V(正常为0.4V)使5脚无正脉冲输出,开关管不工作。细查8脚外围元件发现C914(3.9nF)击穿,换后恢复正常。实例2机型:T2166A1故障现象:不开机,指示灯不亮。分析与维修:测+B110V,查N601的供电为0V,三端稳压器N602输入为0V顺其向后查发现R959开路(10K)换后检测N602输出端对地电阻为0Ω因N602输出有多路,分别供CPU、存储器、接收器及按键分压电路的电源。采用逐步断开分支法发现有一按键控制脚对地短路换后正常。实例3机型:F2109A故障现象:三无,指示灯亮。分析与维修:测+B只有70V处于待机状态;测CPU(LC863316A)N601的电源控制7脚为0V,再测CP...
